多工位异形安装定位基座结构设计

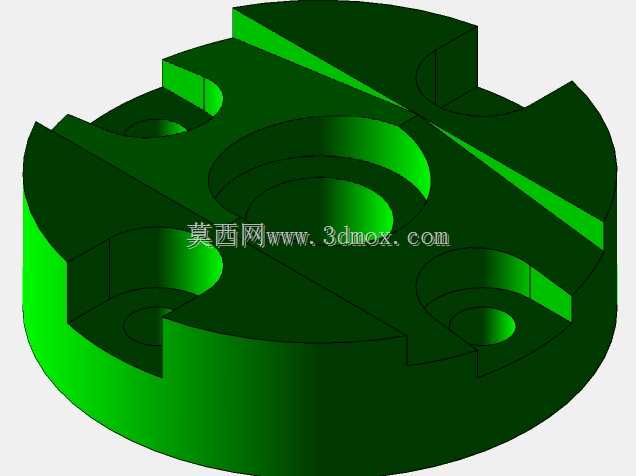

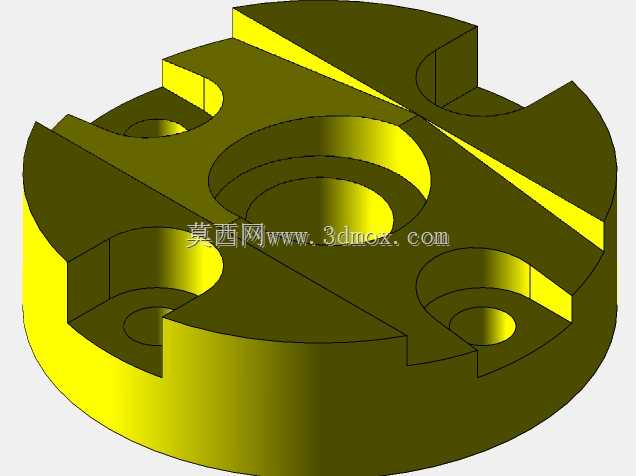

　　这款异形多工位安装基座，主要应用在紧凑型机电设备的内部连接工位，承担多组功能模块的定位、承载与扭矩传递作用，常见于小型通讯传输设备、精密检测仪器的内部装配环节，用来替代传统叠层式安装支架，压缩设备内部的轴向装配空间。从结构设计逻辑来看，整体采用盘式类圆形外轮廓，边缘做了三处对称式切边处理，并非完整正圆结构，这种切边设计一方面是为了匹配安装腔体内的防呆定位槽，避免装配时出现周向转动错位，另一方面也能减少基座在腔体内的占位空间，给周边走线、小型电子元件留出避让间隙。基座中心区域设置了阶梯式沉孔结构，大直径沉孔用来容纳对接轴端的凸台，小直径通孔供紧固螺栓穿过，沉孔的台阶面做了0.2mm的精度公差控制，保证对接后轴端与基座的端面贴合度，

　　避免长期受振动出现连接松动。围绕中心沉孔的周向区域，均匀分布了三组弧形凸台结构，每个凸台上都设置了同轴的沉头安装孔，这部分结构是用来固定三组独立的功能模块，弧形凸台的高度差经过精确计算，保证三个模块安装后端面处于同一基准平面，不会出现高低差导致的模块对接偏差。基座的底面做了整面铣平处理，表面粗糙度控制在Ra1.6，保证和安装基面的完全贴合，减少装配后的应力集中。在安装边界尺寸上，基座最大外圆直径适配60mm规格的安装腔体，切边后的最小对边距离为52mm，整体厚度控制在18mm，所有安装孔的孔位坐标都严格按照安装腔体的预埋螺母位置做匹配，不需要额外做扩孔或者改装就能直接装配。设计时特意在相邻凸台之间留出了弧形通槽，

　　这些通槽一方面是为了减轻基座整体重量，在保证结构强度的前提下降低材料用量，另一方面也能作为设备内部的散热风道，让工作时产生的热量可以顺着槽体快速散出，避免局部积热影响周边电子元件的工作稳定性。每个安装孔的边缘都做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，也能在螺栓穿入时起到导向作用，降低装配难度。从受力角度分析，这款基座的材料选用常用的硬质铝合金，整体强度可以承受单工位50N的径向载荷，完全满足小型通讯设备、精密检测仪器内部的承载需求，不会在长期振动工况下出现结构变形或者断裂问题。
