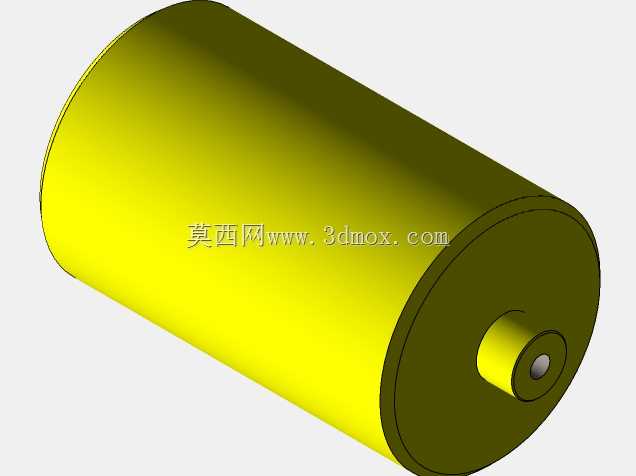

带中心轴凸台圆柱回转类结构件

　　这类带端部同轴凸台的圆柱回转结构件，在各类动力传输、物料输送、旋转执行机构中应用十分广泛，小到小型手持设备的传动辊，大到工业产线的导向辊、支撑辊，都能见到同构型零件的身影。从结构设计逻辑来看，主体采用等直径圆柱筒体结构，一方面是为了在同等材料用量下获得更高的抗扭、抗弯截面模量，相比实心柱体可大幅降低零件自重，减少旋转过程中的转动惯量，降低驱动端的动力损耗；另一方面光滑的柱面可适配包覆、缠绕、接触传动等多种工况，比如作为胶带输送的托辊时，光滑柱面能减少对胶带表面的磨损，作为收卷辊芯时，均匀的柱面直径可保证卷料层间贴合平整，避免出现褶皱、偏斜问题。端部的同轴小直径凸台是整个零件的安装定位核心，设计时严格保证凸台与主体圆柱的同轴度公差，

　　凸台端面的中心小孔可适配顶尖定位、销轴穿接等安装方式，既可以作为旋转支撑轴颈与轴承内圈配合，也可以作为扭矩输入端与联轴器、带轮等传动件连接，安装时凸台的轴肩端面可作为轴向定位基准，抵靠轴承端面或安装座侧壁，限制零件工作过程中的轴向窜动。在实际建模过程中，这类回转件优先采用旋转凸台特征完成主体结构构建，可最大程度保证各段圆柱面的同轴度，避免多特征拼接带来的基准偏移问题；主体圆柱的壁厚可根据实际承载需求调整，若用于重载支撑场景，可适当增加壁厚并在筒体内腔增设加强筋结构，若用于轻载传动场景，可在满足刚度要求的前提下减薄壁厚，进一步降低零件重量。需要注意的是，端部凸台的直径与伸出长度需要匹配所选用的轴承规格、安装座的开孔尺寸，

　　预留足够的安装间隙与密封件安装空间，柱面的表面粗糙度可根据实际接触工况调整，用于摩擦传动的柱面可适当提高粗糙度以增加摩擦力，用于物料导向的柱面则需要降低粗糙度减少摩擦阻力。这类结构的零件在装配时无需复杂的对位调整，依靠同轴凸台即可快速完成定位，日常维护时也可直接从安装座中抽出更换，大幅降低设备运维的时间成本，在轻工、重工、电子制造等多个领域的旋转机构中都属于通用性极强的基础构件。
