双孔铰接传动连杆结构设计

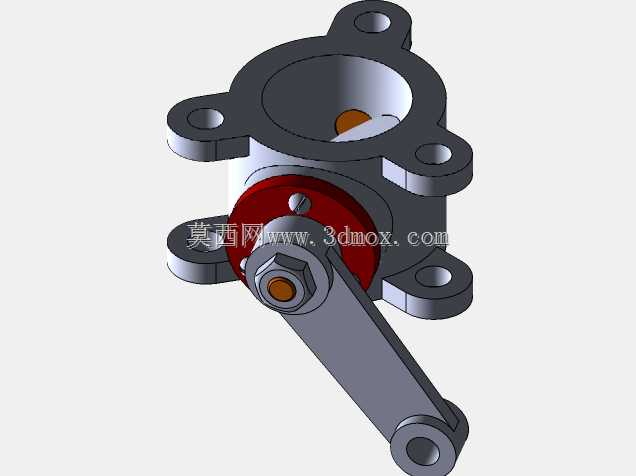

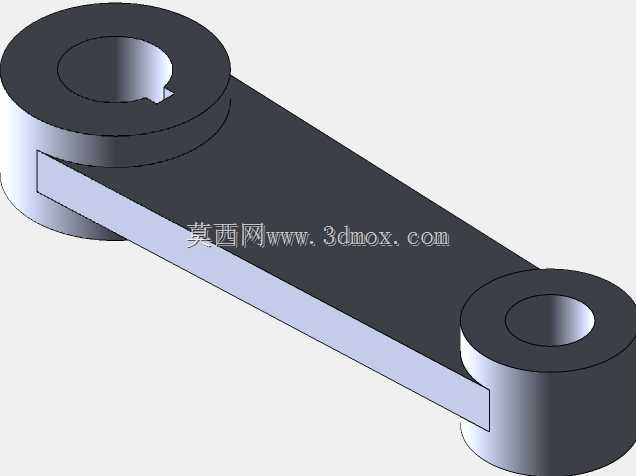

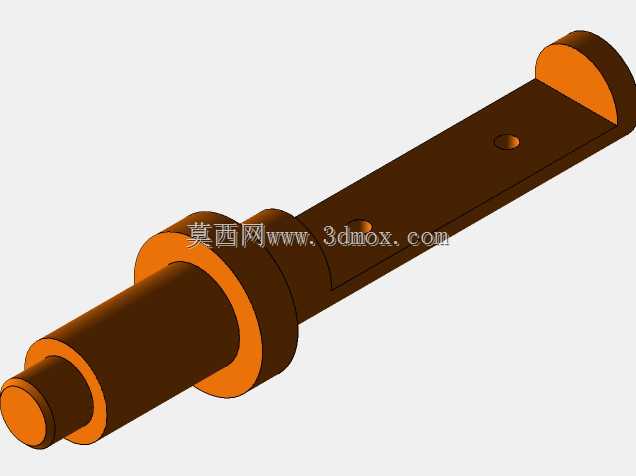

　　这类双端带孔的连杆构件，在轻工自动化输送线、小型工装夹具的往复传动机构中应用十分普遍，核心作用是在两个做定轴转动的铰接点之间传递既定行程的动力，将驱动端的旋转运动转化为执行端的摆角输出，常见于工位切换摆臂、小型压紧机构的动力传递链路中。从结构设计逻辑来看，两端的同轴铰接孔分别对应主动摆臂与从动执行件的安装轴位，其中一端孔内预留的键槽结构，是为了与带平键的传动轴配合，避免传动过程中孔轴之间出现相对滑动，保证扭矩传递的稳定性，消除传动间隙带来的行程误差。杆身采用等截面平直结构，在满足抗扭、抗弯强度要求的前提下，尽可能缩减了非必要的材料冗余，杆身与两端轴套衔接处做了平滑过渡处理，避免应力集中导致的构件疲劳断裂，适配长期往复摆动的工况需求。

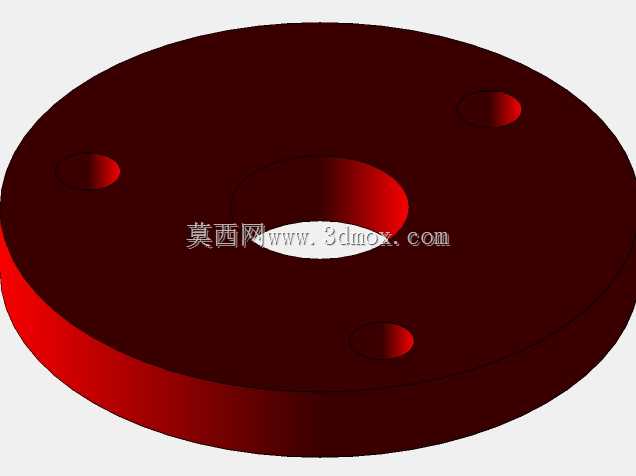

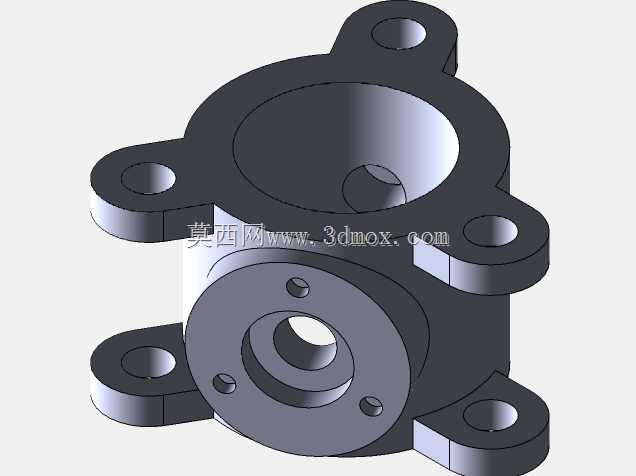

　　从安装边界来看，两端铰接孔的中心距是整个构件的核心安装尺寸，直接决定了从动端的摆动行程范围，设计时需要严格匹配驱动件的转动半径与执行端的动作行程，避免出现运动干涉；两端轴套的厚度尺寸需要对应安装位的轴段长度，保证装配后连杆不会出现轴向窜动，同时孔的内径公差需要按照间隙配合的要求设定，既要保证轴件可以顺利装配，也要避免配合间隙过大带来的传动冲击。实际应用中，这类连杆通常搭配销轴、铜套或者滚动轴承使用，铰接位置需要预留润滑脂加注的空间，降低长期往复摆动带来的磨损，延长构件的使用寿命。杆身的截面厚度需要根据传递的最大扭矩做校核，在频繁启停的传动场景中，还需要适当提升材料的屈服强度要求，避免瞬时冲击载荷导致杆身变形。

　　不同于长距离传动的连杆构件，这类短行程连杆的安装空间占用更小，适合布局紧凑的小型自动化设备内部，不需要额外设置导向结构，依靠两端铰接的约束即可完成既定的运动轨迹，装配时只需要保证两端铰接轴的平行度，就可以避免运动过程中出现卡滞、偏磨的问题。
