费斯托DSNU系列不锈钢迷你气缸结构模型

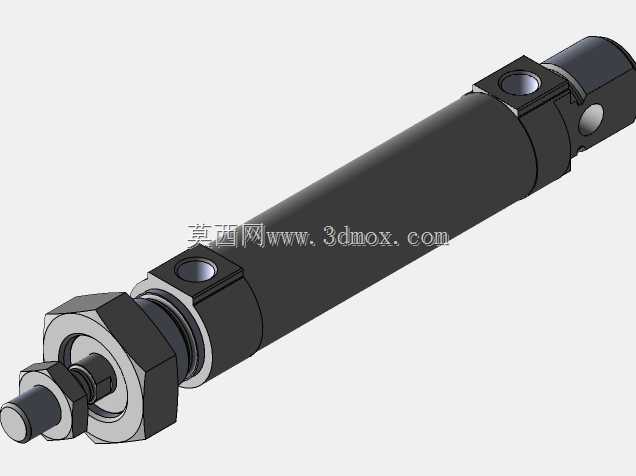

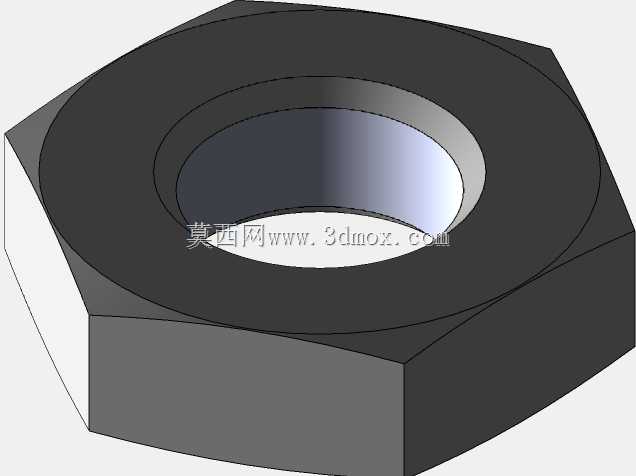

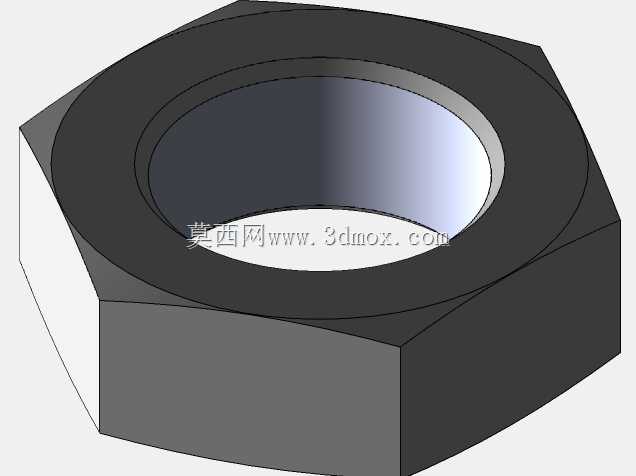

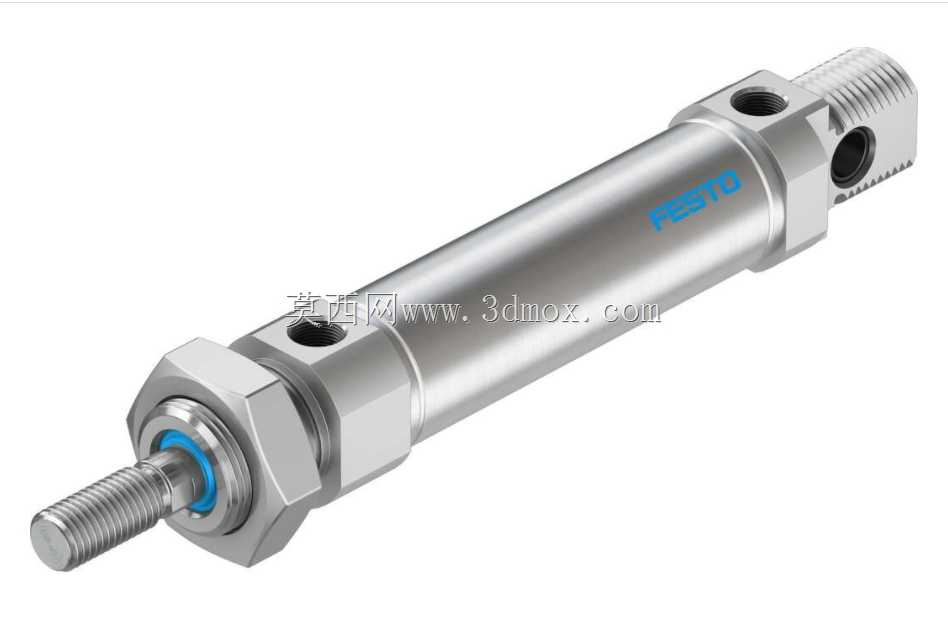

　　这款费斯托DSNU-25-50气缸属于圆形不锈钢迷你气缸范畴，在轻工装配、食品包装、电子元器件分拣等紧凑安装空间的气动回路中应用极广，常作为短行程直线执行元件完成工件推送、夹具夹紧、挡料限位这类高频往复动作。从结构设计来看，缸筒采用高精度冷拔不锈钢管材，内壁粗糙度控制在Ra0.4以内，配合活塞上的耐磨导向环与双唇形密封圈，能在0.1-1.0MPa的工作压力区间保持稳定的动密封性能，避免运行过程中出现漏气窜气问题，同时降低活塞往复运动的摩擦阻力，提升气缸响应速度。前端盖采用六角锁紧螺母与缸筒滚压铆接的固定结构，既保证了缸体整体的同轴度，也能承受一定的侧向负载，避免活塞杆伸出时出现偏磨。活塞杆表面做了硬质镀镍处理，

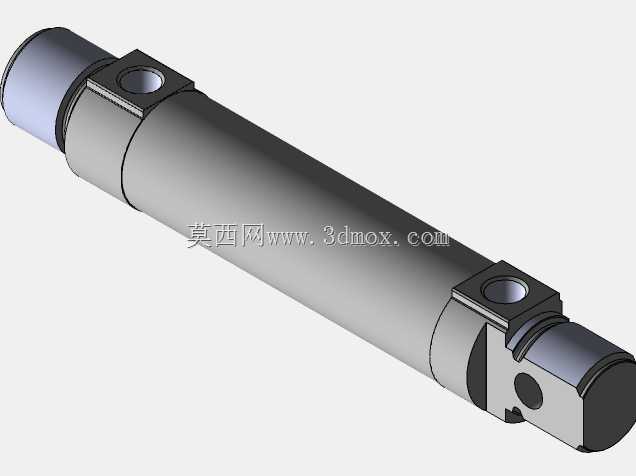

　　硬度可达HV600以上，耐磨性能优异，适配多粉尘、轻度腐蚀的车间工况，外螺纹端采用标准公制螺纹，方便连接各类浮动接头、推板、夹爪等执行附件，无需额外做转接加工。从安装边界来看，这款缸径25mm、行程50mm的气缸，整体缸体外径控制在32mm以内，轴向总长度在缩回状态下仅130mm左右，既可以通过缸筒上的轴向通孔做直接安装，也能搭配脚架、法兰、耳轴等安装附件实现不同角度的固定，适配设备上不同的安装空间限制。建模过程中完整还原了缸体上的进出气螺纹孔位置、缓冲密封圈槽、活塞杆密封结构的细节，所有配合尺寸均按照原厂样本公差进行绘制，活塞与缸筒的配合间隙、导向环的安装槽尺寸都做了精准还原，可直接用于气动回路的装配干涉检查、设备布局模拟，

　　也能作为非标自动化设备设计时的选型参考模型，帮助工程师在方案阶段快速完成安装空间校核，避免后期装配时出现尺寸干涉问题。这类迷你气缸相比标准方形气缸，体积更小、重量更轻，在对设备整体重量有要求的移动工位、多工位转盘设备上优势明显，同时不锈钢材质的缸体也能适应部分有冲洗要求的食品、医药生产场景，不会因为长期接触水汽出现缸体锈蚀问题。
