24V60W直流行星减速驱动电机结构

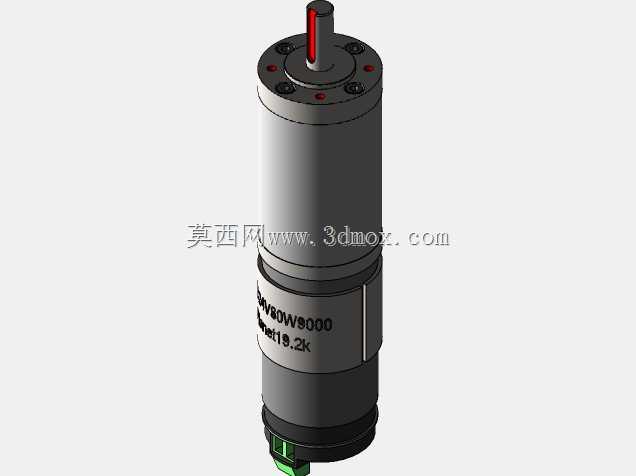

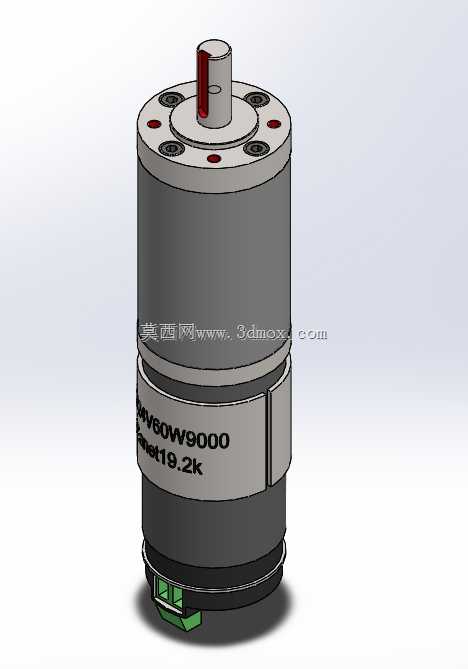

　　这款24V60W直流减速电机的三维结构，还原了集成行星减速组的有刷直流动力单元完整装配关系，建模过程中优先考虑了小型自动化设备的安装适配需求，将动力输出端的安装法兰、轴伸配合尺寸、尾部接线座的空间位置做了精准还原，方便设计人员直接调用到设备总装图中做干涉校验。从实际应用场景来看，这类低压直流减速电机常被用在AGV驱动轮、小型输送线动力端、智能仓储分拣机构、民用自动化设备的动力输出位置，24V的供电等级适配多数工业低压直流供电场景，60W的额定功率可以覆盖0-10N·m区间的减速后输出扭矩需求，搭配19.2k减速比的行星齿轮组，能将电机本体的高转速降低到适配负载的输出转速，同时放大输出扭矩，满足低速大扭矩的传动需求。设计思路上，

　　模型将电机本体、行星减速舱、输出轴法兰、尾部接线端子四个核心模块做了独立的零件拆分，每个配合面的公差预留都符合常规机械加工的装配要求，比如输出轴与减速舱端盖的轴承配合位、法兰安装孔的位置度、行星齿轮与内齿圈的啮合间隙都做了符合工程实际的设定，没有出现建模过程中常见的配合干涉、尺寸错位问题。外形尺寸方面，圆柱型主体的外径适配常规36mm/42mm系列减速电机的安装尺寸，输出轴的扁位结构做了明确还原，方便设计人员匹配对应的联轴器、同步轮等传动连接件，尾部的绿色接线座预留了线缆弯折的操作空间，不会出现设备装配时线缆弯折半径不足导致的接线困难问题。安装边界上，前端法兰的四个安装孔采用均布设计，既可以端面法兰安装，

　　也可以配合抱箍做圆柱面夹持安装，适配不同设备的安装空间限制，模型的重量分布也做了等效还原，在做设备整体的重心校核、振动仿真时可以直接赋予对应材质参数使用，不需要额外调整质量属性。对于做小型自动化设备开发的结构工程师来说，这类精准建模的动力元件模型，可以大幅缩短方案设计阶段的选型建模时间，直接调用到装配体中就能完成布局校验、安装空间预留、传动链路匹配的工作，避免了自行建模时容易忽略的细节尺寸偏差，减少后续加工装配阶段出现的安装干涉问题。
