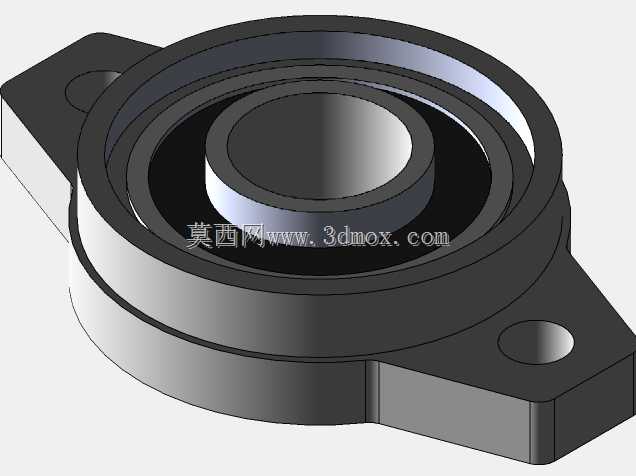

KFL003型带定位螺钉金刚石法兰安装座

　　这款KFL系列菱形法兰安装装置，核心应用场景覆盖轻工输送设备、小型传动模组、食品包装线辅机、3D打印传动机构等对支撑件安装空间有紧凑要求的场合，主要承担传动轴的径向支撑与轴向限位作用，可适配对应内径的光轴、微型输出轴，抵消传动过程中产生的径向跳动载荷，保障轴系运转的同轴度稳定性。从结构设计来看，整体采用菱形两孔安装法兰布局，相较于圆形四孔法兰，在安装空间受限的侧板、型材立面位置更易布置，两个安装孔位的中心距经过标准化匹配，可直接对应常用铝型材、薄钢板的安装孔系，无需额外扩孔或调整安装位置。主体安装座采用压铸成型的刚性基座，内孔预留轴承嵌装位，配套的轴承内圈预置紧定螺钉孔，轴装入后可通过拧紧定位螺钉实现轴与内圈的锁止，

　　避免轴运转时与轴承内圈产生相对滑动，这种锁止结构适配无键槽的光轴安装，大幅降低轴端的加工复杂度，尤其适合小负载、中低转速的传动场景。设计过程中重点考量了安装边界的适配性，法兰基座的底面做了平整化处理，安装时可与安装面完全贴合，不会出现局部悬空导致的支撑应力集中问题；法兰两侧的安装凸耳厚度经过载荷校核，在额定负载下不会出现安装孔变形、基座断裂的问题；轴承位的同轴度公差控制在IT7级范围内，保障装入轴承后内圈与安装面的垂直度，避免轴系运转时出现偏磨、异响等问题。从实际使用角度出发，这种法兰安装座的维护成本极低，轴承磨损后可直接从基座内压出更换，无需整体更换支座；外露的金属表面做了银色氧化处理，具备基础的防锈能力，

　　可适配常规车间环境下的使用需求，若应用在潮湿、腐蚀场景，也可替换同尺寸的不锈钢材质版本。安装时需注意，两个安装螺栓需采用对角拧紧的方式，避免单侧受力导致法兰基座变形，定位螺钉的拧紧力矩需控制在对应规格的推荐范围内，防止力矩过大顶伤轴表面，或是力矩不足导致轴运转时出现窜动。整体结构没有冗余设计，所有尺寸都遵循小型传动支撑件的通用标准，可直接替换同型号的进口法兰轴承座，降低设备的配件采购成本，在小型自动化设备、DIY传动模组、教学实验台架等场景中都有很高的适配性。
