工厂多层料架式AGV运输载具结构

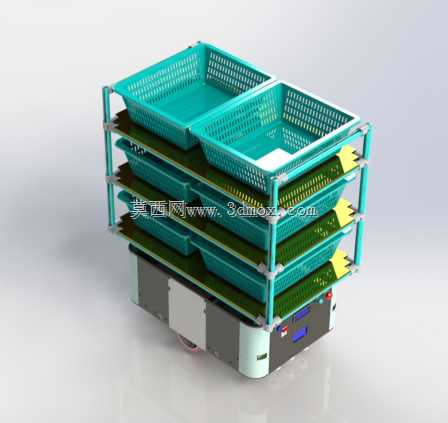

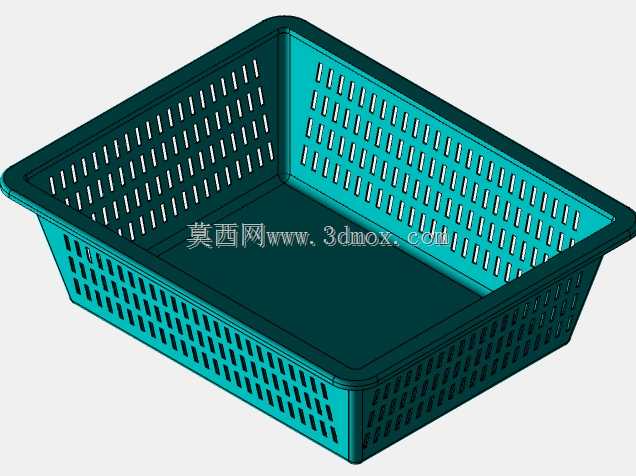

　　这款AGV运输载具的设计初衷，是解决离散制造车间内工序间周转物料的点对点配送痛点，尤其适配电子组装、小型零部件加工这类需要频繁转运周转筐的生产场景，替代传统人工推小车的配送模式，减少线边物料堆积与配送等待浪费。从结构布局来看，整机采用低矮底盘设计，底盘上部搭载四层镂空置物层架，层架采用轻质铝型材做立柱支撑，每层置物板预留了周转筐的定位卡位，可同时放置两列标准塑料镂空周转筐，单筐适配常规的400*300mm工业周转尺寸，层间距经过精准核算，既保证筐体取放时不会出现卡滞，也尽可能压缩整机高度，适配车间内多数设备旁的通行限高要求，整机通行宽度控制在800mm以内，可顺利通过车间常规的人行通道与设备间预留过道。底盘部分做了包边防护设计，

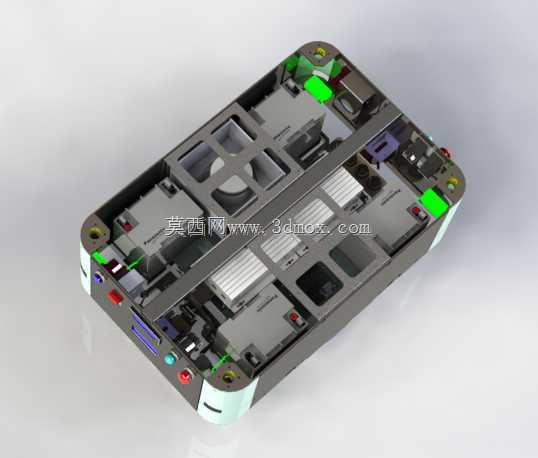

　　边角采用圆弧过渡，避免运行过程中剐蹭线边设备或人员，底盘侧面预留了传感器安装位与检修开口，日常维护时无需拆解上部料架即可完成核心部件的检修。上部置物层架采用快拆连接结构与底盘固定，可根据实际配送物料的尺寸快速更换不同层间距的架体，甚至可以直接拆除层架更换为辊筒台面适配整托物料的转运，拓展性较强。层板表面做了防滑处理，周转筐放置后不会因为AGV加减速出现滑移掉落的问题，镂空的筐体搭配层板的预留间隙，也方便转运过程中查看物料剩余量，适配生产现场的目视化管理需求。在设计过程中，重点考量了整机的重心分布，将较重的驱动与供电部件全部布置在底盘最低位置，上部架体与满载料筐的重心始终落在底盘支撑轮的包络范围内，即使满载状态下启停、

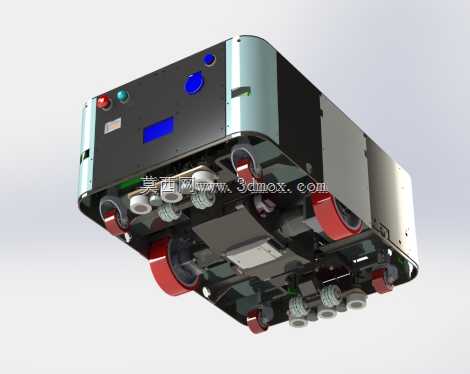

　　转弯也不会出现倾翻风险。驱动轮采用差速驱动布局，可实现原地转向，适配车间内狭窄通道的转向需求，车体四周预留的安全传感器安装位，可根据需求加装防撞条、激光雷达等安全部件，满足不同车间的安全防护等级要求。这类载具可直接对接车间的生产管理系统，根据工位的物料呼叫信号自动完成物料配送，适配多品种小批量的柔性生产模式，相比传统的固定输送线，部署灵活度更高，不需要对车间地面做大规模改造，即可快速搭建厂内智能物流配送网络。
