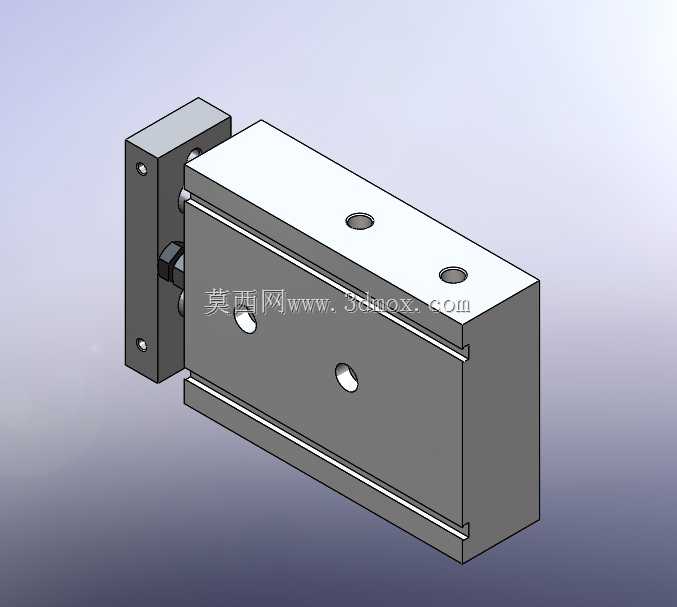

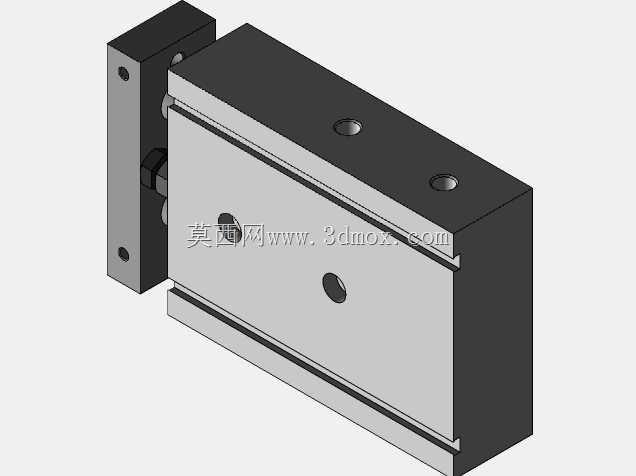

CXSM32-50双轴滑台气缸结构设计

　　这款双轴滑台气缸在气动自动化产线中应用十分广泛，常见于电子元器件装配工位的小件移栽、轻负载工件的短距离直线推送、工装夹具的快速夹紧与松开动作场景，相比单轴气缸，其双导杆结构自带抗扭转特性，无需额外搭配导向组件即可承受一定的侧向负载，能大幅简化设备的安装结构，减少设计阶段的零件选型与装配工作量。从结构设计逻辑来看，该气缸采用双活塞杆与一体式滑台的集成设计，缸体与滑台之间通过内置的直线导向结构配合，运行过程中活塞杆不会发生转动，输出端的动作精度更高，重复定位精度可满足大部分常规自动化工位的动作要求，缸体侧面与端面均预留了标准安装孔位，既可以从缸体背部通过沉头孔直接固定在安装基板上，也可以借助端部的安装支架实现侧装，

　　适配不同设备的安装空间布局。在安装边界方面，该型号气缸缸径为32mm，行程为50mm，整体外形为规整的长方体结构，滑台台面预留了多个内螺纹安装孔，方便直接固定负载工装，安装时需要注意预留滑台全行程的动作空间，避免周边管线或结构件与运动的滑台发生干涉，同时进气口采用标准气动接头螺纹，可直接匹配常规气动管路的快插接头，气路连接无需额外加工转换接头。实际使用中，这款气缸的双杆结构可以平衡单侧负载带来的偏载力矩，在推送宽度较小的工件时，不会出现活塞杆卡滞、动作不畅的问题，相比同缸径的单轴气缸，其侧向负载承受能力提升40%以上，适合在空间紧凑、无法额外加装直线导轨的小型自动化设备中使用，比如3C产品的屏幕贴合辅助定位、小零件的分拣落料、

　　检测工位的工件顶升等场景，都能看到这类双轴滑台气缸的应用。设计建模时，缸体与滑台的配合间隙按照气动元件的常规公差设定，既保证运动过程无卡顿，也避免间隙过大导致的输出端晃动，导向部分的长度覆盖全行程范围，在滑台伸出到最大行程位置时，仍有足够的导向长度支撑负载，不会出现伸出行程末端下垂的问题，端部的缓冲结构可以降低滑台运行到行程端点时的撞击噪音，延长气缸的整体使用寿命。
