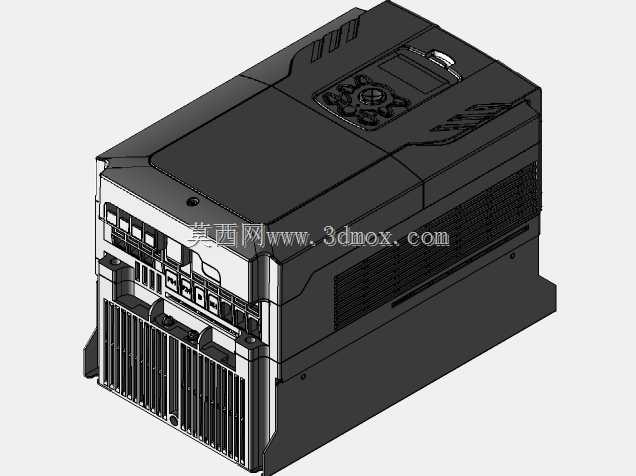

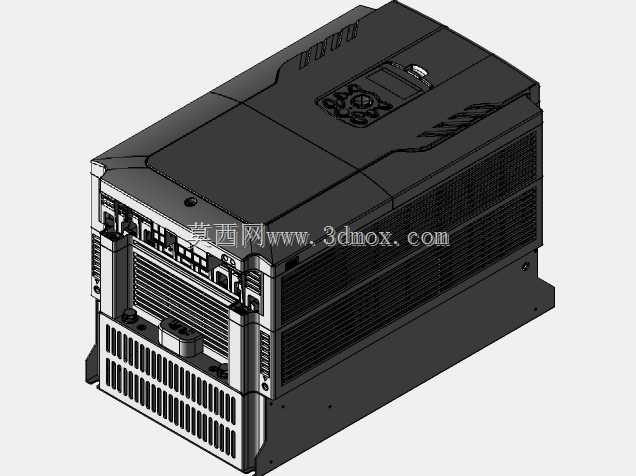

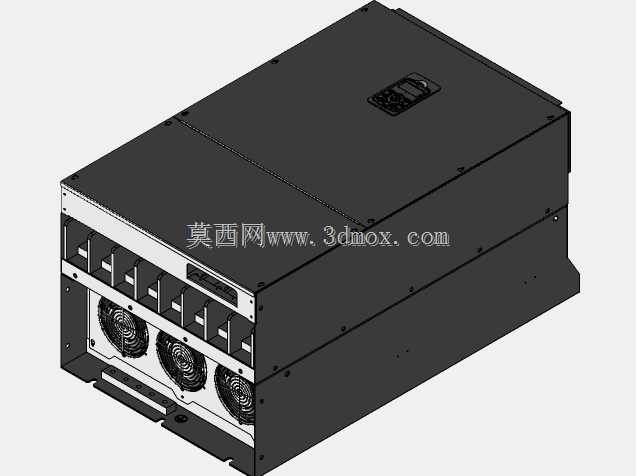

H系列LS工业逆变器外观结构三维建模

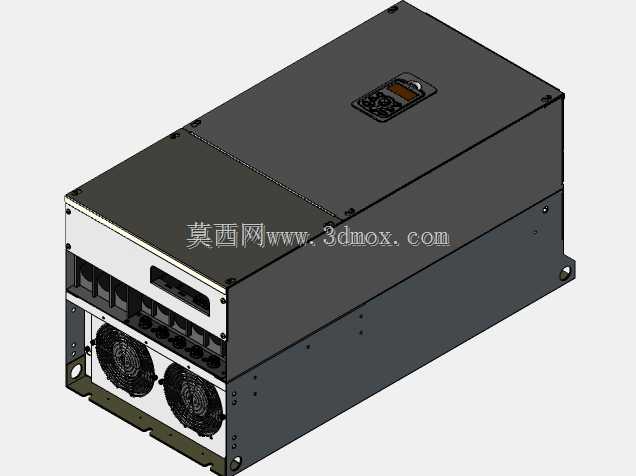

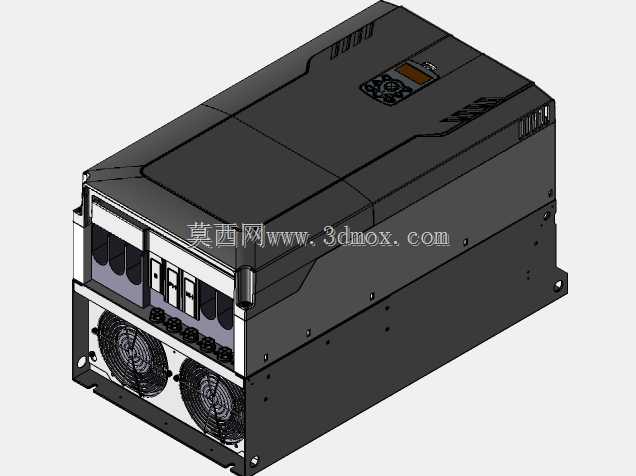

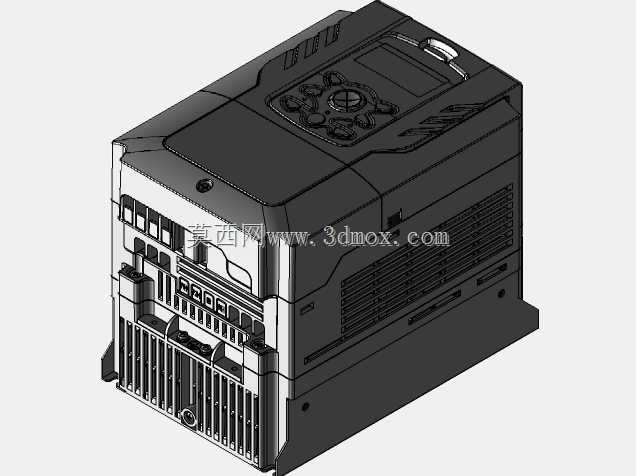

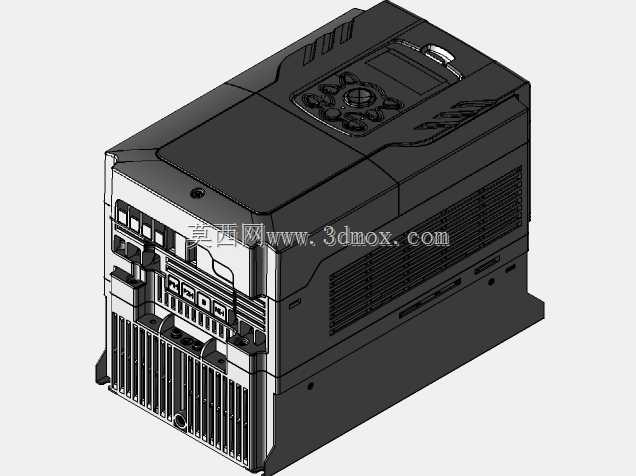

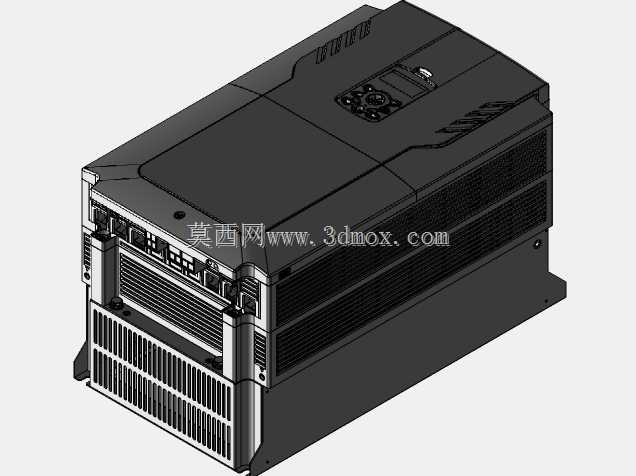

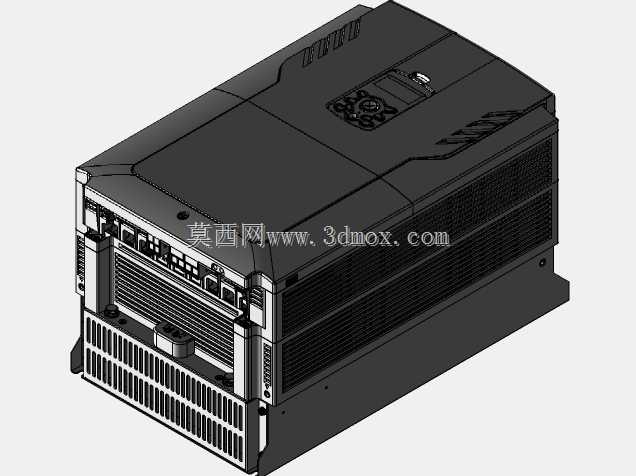

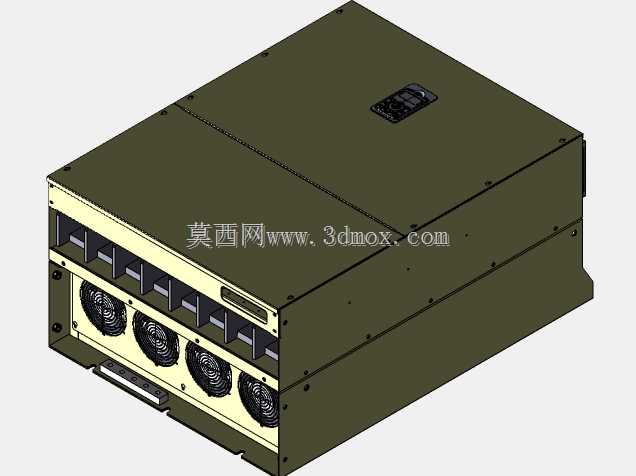

　　本次呈现的H系列LS逆变器结构模型，还原了工业级电力变换设备的典型柜体式设计，这类设备常部署在工业车间产线配电侧、分布式光伏并网侧、通讯基站后备供电系统以及中小型工控设备集群的供电链路中，核心作用是将直流侧电能转换为稳定的工频交流输出，为后端负载提供符合供电标准的交流电源，同时承担输入输出侧的电气隔离、过载保护、输出稳压的核心功能。从结构设计逻辑来看，模型还原的柜体采用分层式布局思路，底部预留了带安装孔的固定法兰边，适配落地式安装的场景，安装孔位的间距与孔径匹配行业通用的槽钢基座安装标准，安装时无需额外定制转接支架，可直接固定在预制的配电基座上，柜体底部的通风栅格采用横向百叶式结构，既可以引导内部散热气流从下至上流通，

　　带走功率模块工作产生的热量，也能阻挡大尺寸杂物进入柜体内部，避免造成电路短路风险。柜体侧面排布了多组固定螺丝孔位，对应内部功率板、驱动板、滤波电容组的安装固定点位，建模时还原了钣金折弯的工艺特征，所有折边处都预留了合理的工艺圆角，避免钣金加工时出现应力开裂问题，同时侧板的拼接处设计了嵌入式止口结构，装配后可以实现IP20以上的防护等级，满足普通工业环境的防尘防触碰要求。柜体上部的操作区域预留了显示屏与操作按键的安装位，对应设备本地参数设置、运行状态查看的功能需求，操作面板略微倾斜的角度设计，符合站立操作时的人体工程学视角，操作人员无需过度弯腰或抬手即可完成参数调试与状态读取。外观配色上采用分色设计，不同色块对应不同的功能区域，

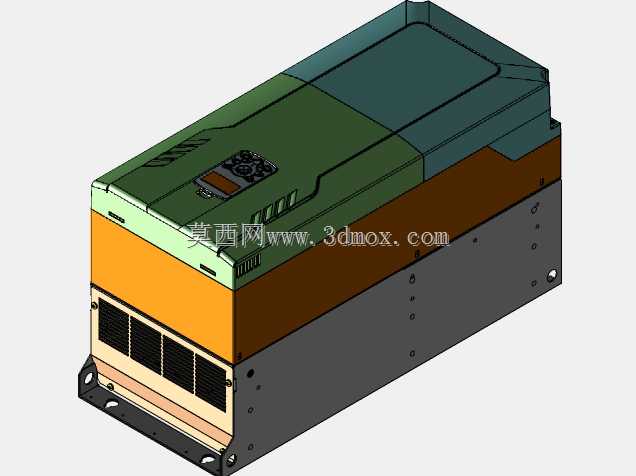

　　下部深灰色区域为功率模块安装区，中部橙色区域为滤波与接线区，上部深绿色区域为控制与操作区，现场运维人员可以通过色块快速区分功能区域，提升故障排查与日常维护的效率。柜体顶部采用全封闭折边设计，避免顶部落尘或滴水直接进入柜体内部，同时预留了散热风机的安装位，配合底部进风格栅形成完整的强迫风冷散热风道，保证设备在额定负载下长期运行时，内部功率器件的温度维持在合理工作区间。从安装边界来看，模型还原的柜体整体为长方体结构，侧面与后部预留了足够的接线与散热空间，安装时需要在柜体两侧预留不小于100mm的通风间隙，后部预留不小于150mm的接线操作空间，满足现场布线与散热的双重要求，柜体的进出线孔位集中布置在下部区域，适配工业现场下进下出的布线规范，减少线缆弯折半径，提升布线规整度。
