LS产电G系列变频逆变器三维结构

　　这款G系列变频逆变器的三维结构还原，完全贴合工业现场实际装机的尺寸边界，建模时优先考虑了电气柜内安装的适配性，底部预留的安装脚位与市面通用DIN导轨、底板螺装的孔位完全匹配，安装时无需额外改制转接件，可直接适配常规低压柜的元件排布间距。从实际应用场景来看，这类设备广泛覆盖产线传送带调速、风机水泵变频驱动、小型机床主轴转速控制等工况，核心作用是将工频交流电转换为可调频率的电能输出，实现驱动电机的软启动、转速无级调节，同时降低空载运行的电能损耗。

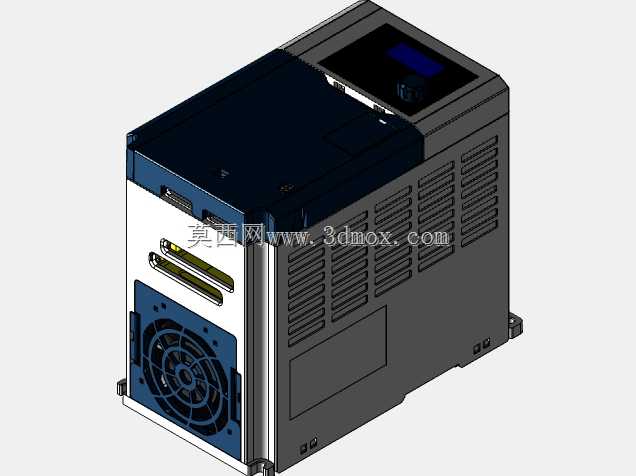

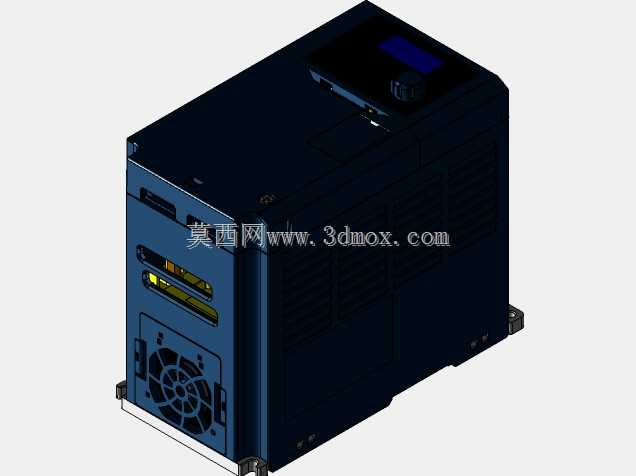

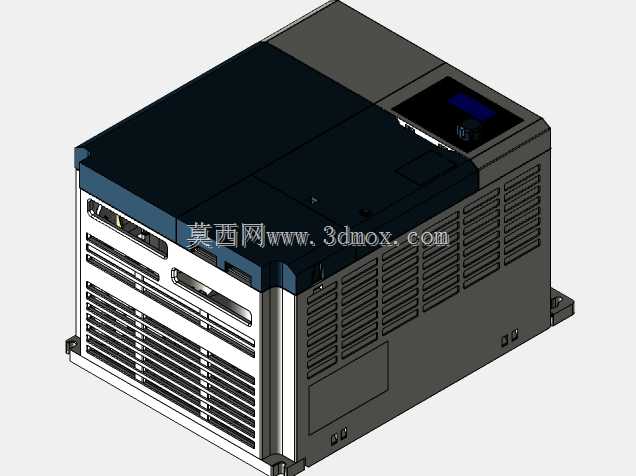

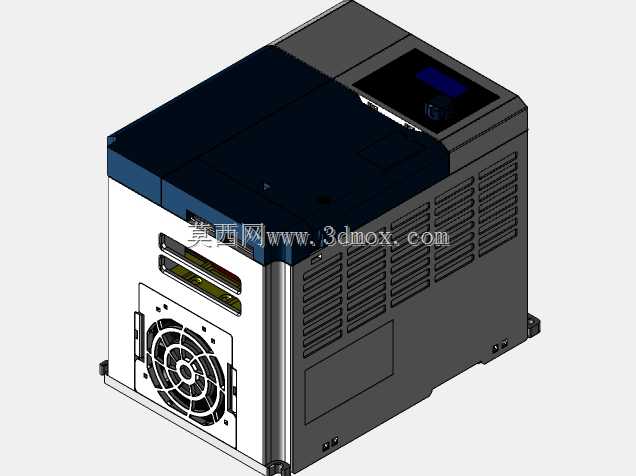

　　建模过程中对设备的功能分区做了精准还原：正面上方预留的显示屏与操作旋钮区域，对应实体设备的参数设置、运行状态显示功能，建模时保留了操作面的凸起边界，方便后续做人机交互的装配验证；侧面的散热格栅与底部的轴流风扇安装位，完全按照实体设备的散热风道走向设计，结构上预留了风扇的安装间隙与走线空间，可直接用于热仿真分析的前置模型搭建；下部的接线端子区域，建模时区分了主回路动力端子与控制信号端子的排布间距，预留了线缆弯折的操作空间，能直接用于电气布线的干涉检查。

　　外形设计上采用了工业电气元件通用的方正壳体结构，边角做了小圆弧过渡避免安装时剐蹭线缆，壳体侧面的卡扣结构与上下端的紧固位完全还原，可用于拆解演示设备的装配逻辑；整体尺寸边界控制精准，宽度、高度、深度方向的公差预留符合电气元件的安装规范，相邻设备并排安装时不会出现空间干涉，柜内排布时可直接套用这个模型做布局校核，无需反复测量实体设备尺寸。对于做设备电气设计、结构排布的工程师来说，这个模型可以直接导入装配体中做空间占位、安装干涉验证，也能用于产线升级改造时的元件替换校核，减少现场测绘的工作量。
