欧姆龙DH48系列数显计时计数器壳体结构

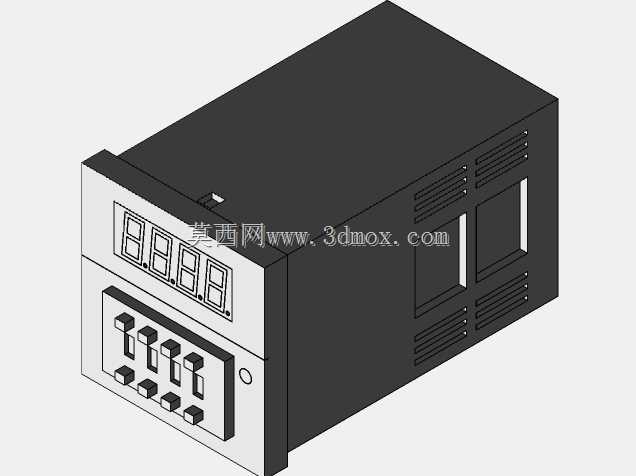

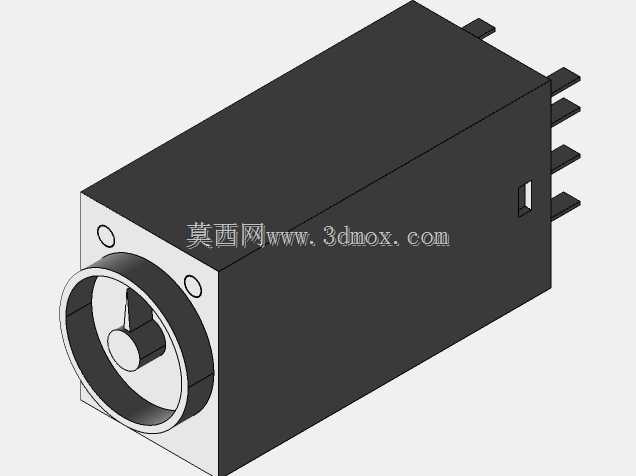

　　这款数显计时计数装置的框架结构，是面向工业电控柜内嵌安装场景设计的标准工控元件壳体，日常在自动化生产线节拍计数、设备运行时长累计、时序逻辑控制回路中承担核心参数采集与人机交互的载体作用，适配DH48S计时型、DH48J计数型两类核心功能模组的装配需求。从实际安装适配性来看，壳体遵循48mm×48mm的标准面板开孔尺寸规范，纵深方向预留了足够的内部走线与电路板安装空间，侧边的散热格栅排布避开了内部元器件的发热集中区，既保证柜内安装时的空气对流散热效率，也避免外部粉尘直接飘落至核心电路板焊点位置，面板与柜体安装面之间预留了密封胶条的嵌装槽位，可适配多数工业现场的防尘安装要求。结构设计上，前面板区域分为上下两个功能分区，

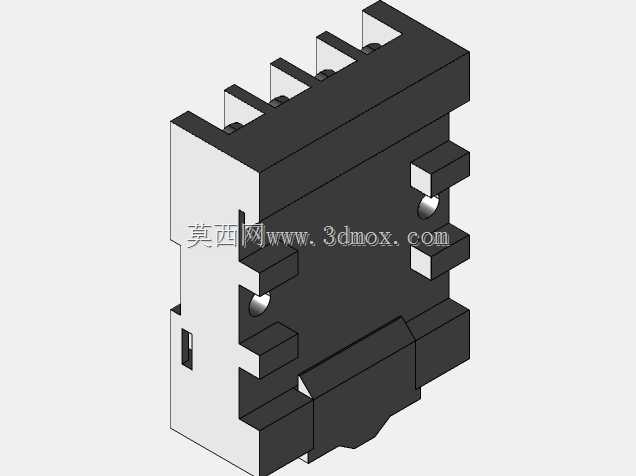

　　上部为四位数码显示窗口的安装位，窗口边缘做了遮光挡边结构，可减少车间复杂照明环境下的显示反光问题，下部为拨码设定按键的装配区域，每个按键的导向筋位做了0.2mm的间隙配合设计，既保证按键按压时的顺畅无卡滞，也能避免长期使用后的按键歪斜偏移；壳体侧面预留了接线端子的避让开口，后部的卡扣结构可直接与标准导轨安装底座卡接，无需额外螺丝固定就能完成柜内快速装配，拆装维护时无需挪动周边相邻的电气元件。从建模细节来看，壳体的壁厚均匀控制在1.8mm，符合阻燃ABS材质的注塑成型工艺要求，所有转角位置都做了R0.5的圆角过渡，既避免注塑过程中的应力集中问题，也能减少装配时的锐边划伤风险；面板上的品牌标识区域做了下沉0.3mm的凹槽，

　　可适配丝印或铭牌粘贴的工艺需求，侧边的散热孔采用长条形格栅设计，开孔宽度控制在2mm以内，可防止现场检修时细小金属碎屑掉入壳体内部造成电路短路。实际选型应用中，这类壳体结构可直接适配多数小型设备的电控系统加装需求，无论是单机设备的运行计时，还是流水线的工件计数，都能通过内部预留的电路板安装柱位快速完成功能模组的适配，安装时仅需在电控柜面板开出对应尺寸的方孔，将壳体从正面嵌入后通过后部的卡扣锁紧即可完成固定，接线空间可容纳1.5平方毫米的多股铜芯线接入，完全满足工业现场的常规接线工艺要求。
