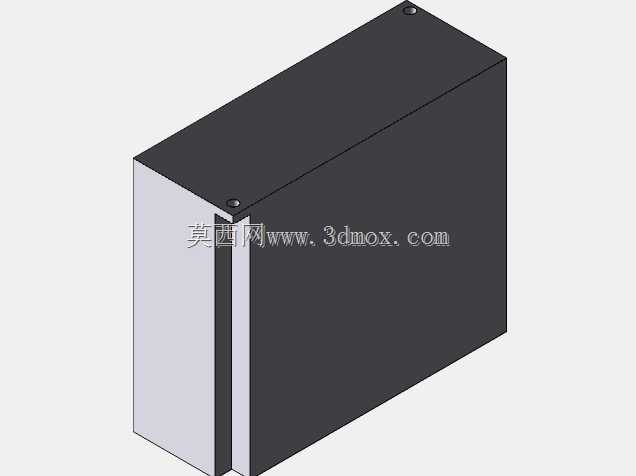

松下MADHT1505伺服驱动器结构建模

　　在自动化产线的电气柜布局设计中，伺服驱动器的三维建模精度直接影响后续布线、安装以及整柜的空间利用率，本次呈现的松下MADHT1505型号伺服驱动器模型，完全还原实物的结构特征与安装边界，可直接导入各类三维装配场景使用。从实际应用场景来看，这类伺服驱动器多配套小功率伺服电机使用，常见于3C电子装配设备、小型点胶机、桌面型机械手、非标检测工位等对安装空间有严格限制的场合，负责接收上位控制器的脉冲、总线指令，转化为伺服电机的驱动电流，实现位置、转速、转矩的闭环控制，是小型自动化设备运动控制环节的核心执行部件。从设计思路上，建模时优先还原了设备的安装基准特征：驱动器主体为方正的金属壳体结构，侧面预留了标准DIN导轨安装的卡扣位，

　　也支持底部螺丝直接固定安装，建模时严格对齐实物的安装孔位间距、壳体边缘倒角、接线端子的排布位置，确保装配时不会出现干涉问题。外形尺寸上，该型号属于紧凑型小功率驱动，整体为长方体结构，壳体正面预留了状态指示灯、参数调试按键的对应位置，侧面的散热筋结构也做了等比例还原，建模时区分了金属壳体、塑料端盖、接线端子排的不同材质特征，方便后续做渲染或者装配干涉检查时快速识别不同部件。在设备选型配套阶段，这类精准的三维模型可以帮助电气工程师提前规划电气柜内的排布，预留足够的接线空间与散热间隙，避免现场安装时出现驱动器与线槽、其他电气元件碰撞的问题，也能提前核算整柜的深度、宽度尺寸，减少设计返工。模型的壳体分模线、固定螺丝的沉头位置都做了细节还原，没有过度简化安装相关的结构特征，不管是用于设备方案的三维展示，还是用于整机电装的虚拟装配验证，都能满足工程使用的精度要求，不需要二次修整结构即可直接导入装配体使用。
