SR系列步进电机驱动器结构设计

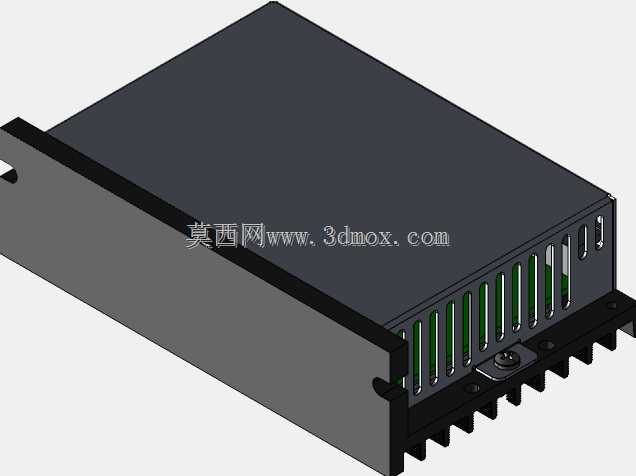

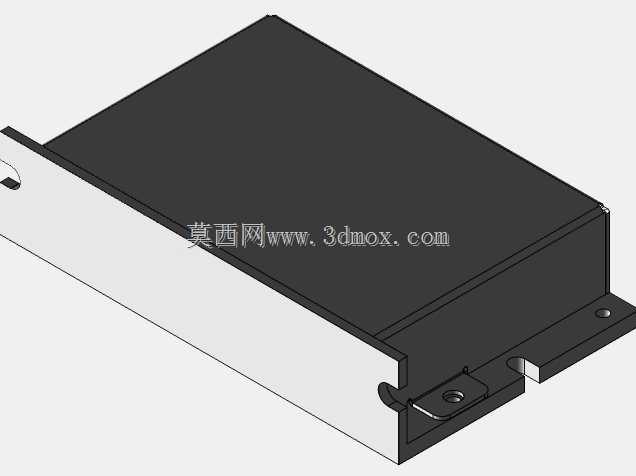

　　在自动化产线的运动控制单元搭建、小型非标设备的电控系统集成场景里，步进驱动器是连接上位控制信号与步进电机的核心中间部件，这款SR系列驱动器的结构设计，完全围绕工业现场的实际安装、散热、抗干扰需求展开。从外形结构来看，整体采用标准导轨安装兼容的盒式结构，主体外壳分为上下两个装配部分，上盖为哑光阻燃工程塑料材质，表面做了细微的防滑纹理处理，既可以避免车间环境下的指纹、油污附着显脏，也能在批量装配时减少外壳刮花的概率。下壳主体为压铸铝材质，侧边延伸出一体化的散热鳍片结构，鳍片的间距、厚度都经过热仿真校核，在驱动器满负载输出电流时，能将功率器件产生的热量快速传导到外部空气中，避免长时间运行出现过热降频甚至触发过温保护的情况。

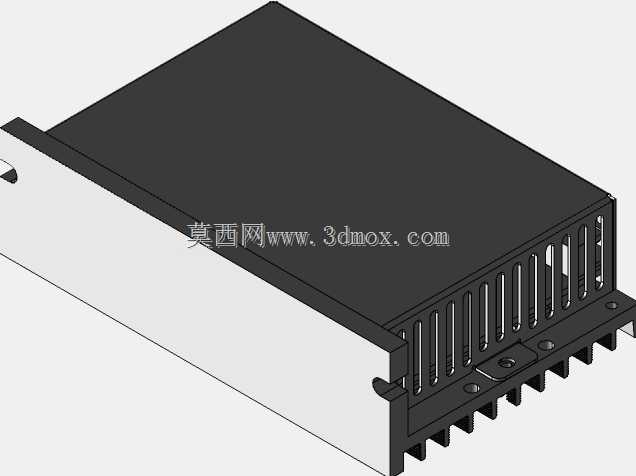

　　外壳的一侧预留了多组通风槽，槽位做了向内的折弯挡边，既保证内部空气对流的通路，又能防止车间里的金属碎屑、较大颗粒的灰尘直接落到内部电路板上，降低短路故障的概率。安装边界上，外壳两侧伸出的固定耳预留了标准的螺丝安装孔位，既可以配合卡扣直接卡在标准DIN导轨上，也能通过螺丝直接固定在电控箱的安装板上，适配不同集成商的安装习惯，固定耳的位置做了加强筋设计，避免多次拆装后出现断裂变形。接线端全部布置在外壳带鳍片的一侧，端子排的间距符合工业接线的安全规范，相邻端子之间预留了足够的操作空间，方便工人用螺丝刀紧固接线，同时端子上方的外壳区域预留了标签粘贴位，集成商可以根据实际接线定义粘贴信号标识，减少后期运维的接线错误概率。内部结构设计上，

　　功率器件直接通过导热硅胶垫贴合在下壳的铝基体上，减少热阻，电路板的固定柱全部做了绝缘处理，避免电路板与金属外壳直接接触造成短路，上盖与下壳的配合处做了一圈止口结构，既可以提升装配后的整体结构强度，也能起到一定的防尘效果，适配车间多尘的使用环境。这款驱动器覆盖SR2、SR4、SR8三个型号，不同功率等级的版本可以共用同一套外壳结构，仅需要调整内部电路板的器件布局与散热参数，大幅降低了壳体开模的成本，也方便集成商做统一的安装空间预留，不需要因为功率型号变化重新调整电控箱的开孔与布局。在实际设备应用中，这类驱动器常被用在3C装配设备的送料轴、包装机械的拉膜轴、小型点胶设备的运动轴等对成本敏感、对运行稳定性有一定要求的场景，结构设计上没有多余的冗余特征，所有细节都围绕工业现场的安装、运维、散热需求做了针对性优化。
