NC系列LS型手动开关安装结构设计

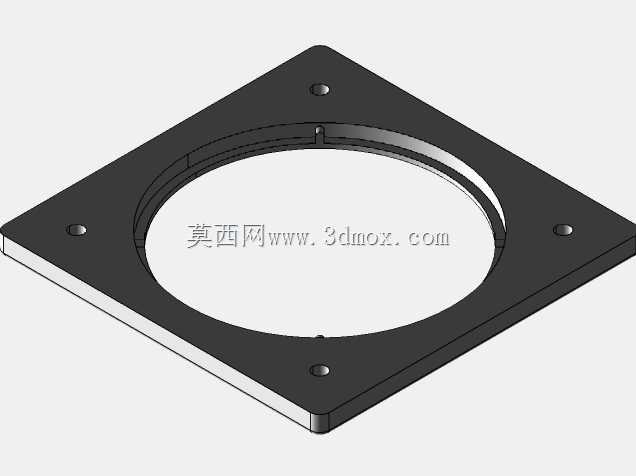

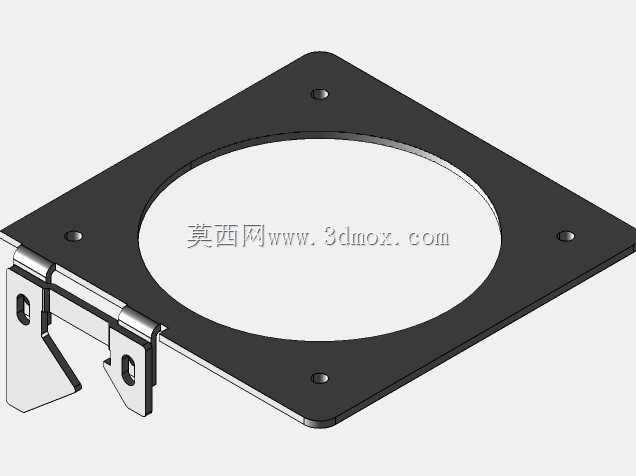

　　该手动开关组件主要应用于低压配电回路、通讯机柜内部的通断操作场景，在需要人工就地切断、接通电路的工位承担手动控制职能，常见于通讯基站机柜、工业现场控制箱、小型设备配电单元等位置，作为设备维护、应急断电的直接操作部件，避免带电操作带来的安全隐患。从结构设计来看，主体采用方形安装法兰作为承载基体，法兰四角预留沉头安装孔，可直接通过螺栓固定在机柜面板或设备安装板上，法兰中部开设大尺寸圆形过孔，用于开关操作机构的穿装与定位，安装孔的孔位公差按照面板安装类五金件的通用标准设定，可适配同规格系列不同型号开关的安装互换需求，无需重新开孔即可完成同系列不同电流等级开关的替换。法兰下方集成的锁止卡扣结构，是该类开关区别于普通按压式开关的核心设计，

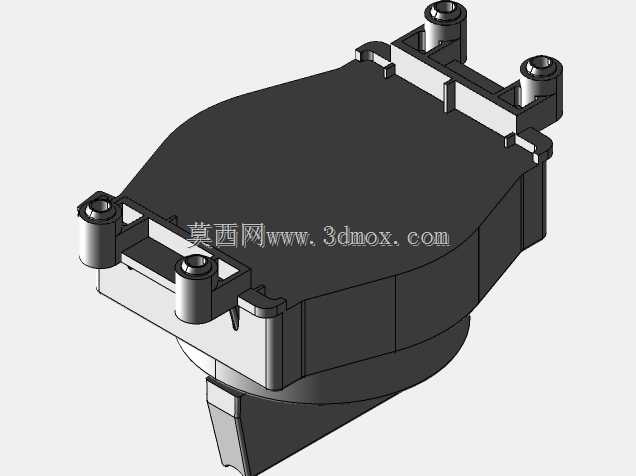

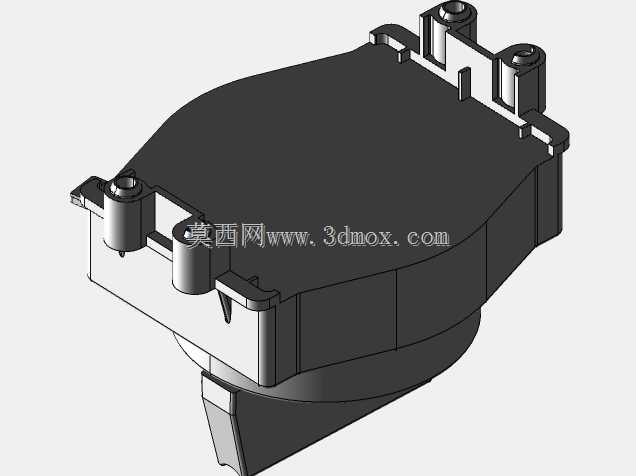

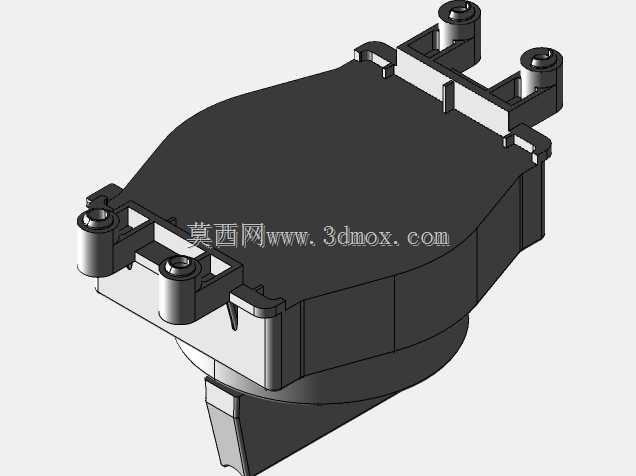

　　卡扣采用弹性钣金折弯成型，在开关推入安装位后可自动卡入面板背面的卡槽，无需额外紧固件即可完成面板侧的快速固定，拆卸时只需扳动卡扣的扳动边即可将开关整体从面板正面推出，大幅提升现场装配与后期维护的效率。操作拨片的伸出长度经过适配设计，既保证操作时的施力空间足够，不会出现操作时手指磕碰面板的情况，又不会因为伸出过长导致机柜关门时与内部线缆、其他元器件产生干涉，拨片的操作行程按照低压手动开关的通用操作手感设定，扳动时的阻尼感适中，到位后有明确的卡位反馈，避免操作人员误判开关通断状态。设计过程中充分考虑了不同安装场景的适配性，方形法兰的外形尺寸覆盖了常规通讯机柜、小型控制箱的面板安装预留位尺寸，法兰厚度按照钣金件的常规刚度要求设定，

　　安装后不会因为长期操作出现法兰变形、开关松动的问题，卡扣的弹性变形量经过校核，在多次拆装后仍能保持足够的卡紧力，不会出现开关从面板脱落的情况。圆形过孔的边缘做了卷边处理，既提升了法兰整体的结构刚度，又可以避免穿装开关时刮伤开关外壳的绝缘层，保障电气绝缘性能可靠。
