LS产电XBE-DR16A输入输出模块结构

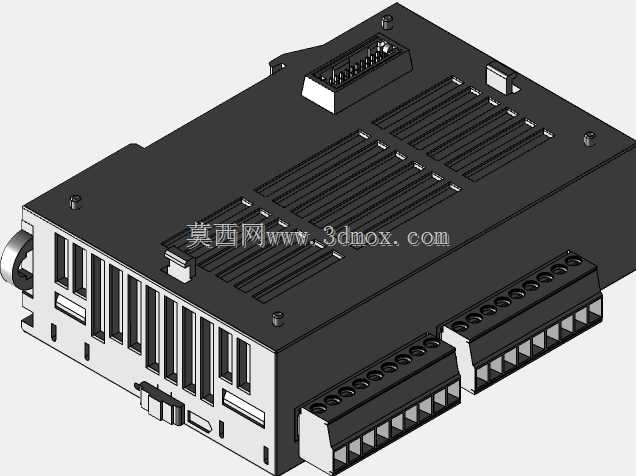

　　这款XBE-DR16A LS输入输出模块，是小型PLC系统的扩展IO单元，主要应用在单机自动化设备、产线分布式控制节点、小型专机电控系统中，用来补充主PLC单元的点位容量，实现现场传感器信号采集与执行器驱动信号输出的功能。从结构设计来看，模块整体采用卡扣式拼接结构，侧面设置有与主单元或者相邻扩展模块对接的互联接口，无需额外接线即可完成模块间的总线通讯与供电连接，安装时可以直接卡装在标准DIN导轨上，模块底部的弹性卡扣可以适配35mm标准导轨的安装尺寸，拆装时不需要额外工具，单人即可完成模块的更换与点位扩展作业。模块的外壳采用阻燃ABS材质注塑成型，上盖设置有多条平行的散热格栅，格栅的走向顺着模块内部电路板的发热元件排布方向，

　　能够在自然对流条件下带走继电器、通讯芯片工作产生的热量，避免密闭壳体内温度累积影响元件使用寿命。模块正面的上下两侧排布有两排接线端子，端子采用螺钉压接式设计，适配0.5-1.5平方毫米的多股铜芯导线，每个端子旁预留有信号标识位，方便接线时对应点位定义，减少接线错误概率。模块上部设置有扩展通讯接插件，接插件带有防呆定位凸台，拼接时只有方向正确才能完全卡入，避免插反导致的模块通讯故障甚至硬件损坏。从安装边界来看，模块整体宽度较窄，多模块拼接时不会占用过多电控柜内的导轨空间，模块上下方向预留有足够的接线操作空间，接线完成后导线弯折半径不会超过常规电控柜的布线要求，外壳的边角都做了圆角过渡处理，安装作业时不会划伤操作人员手部或者导线绝缘层。

　　在实际选型应用中，这类继电器输出型的扩展模块可以直接驱动小型电磁阀、中间继电器、指示灯等低压执行元件，不需要额外加装中间继电器，能够简化电控柜的布线结构，减少柜内元件数量，降低整体电控成本。模块的结构设计充分考虑了工业现场的安装维护需求，所有外露的接口都做了防误插设计，外壳的防护等级可以满足常规电控柜内的使用要求，能够适应车间内多尘、存在一定振动的工作环境，模块内部的电路板做了三防涂覆处理，可以抵御潮湿、轻微腐蚀性气体的侵蚀，延长模块在复杂工业环境下的使用寿命。建模过程中还原了模块的所有安装接口、端子排布、散热结构细节，能够直接用于电控柜的三维布局布线设计，提前校验安装空间、干涉情况，完成布线长度预估，减少现场安装时的整改工作量。
