西门子S7-1200系列1214C可编程控制器

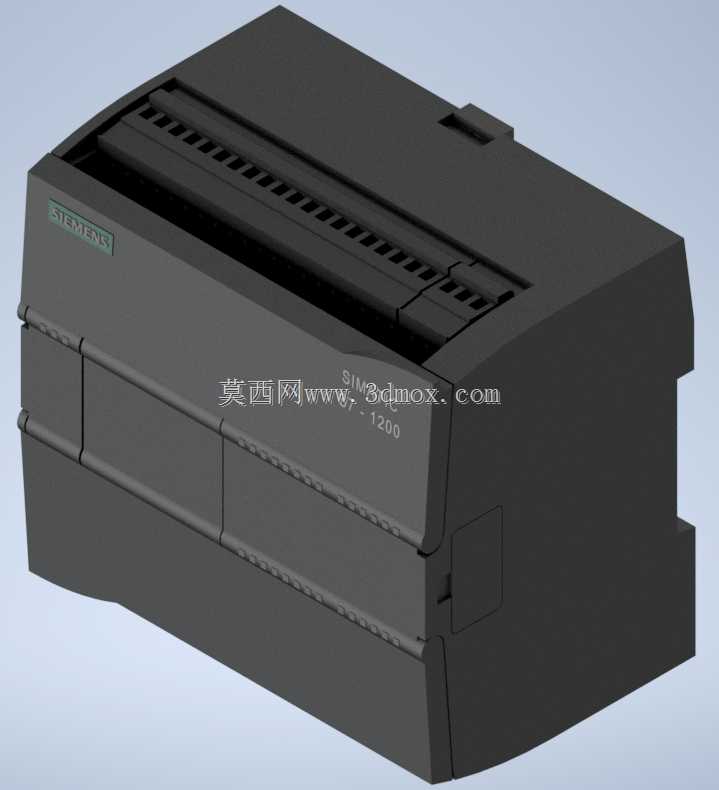

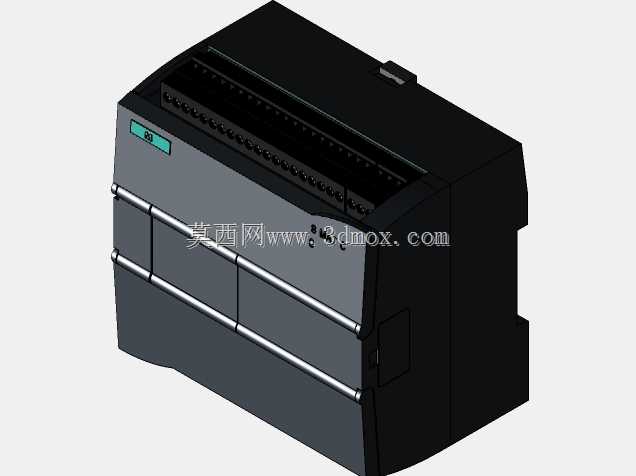

　　这款可编程控制器的三维建模完全还原了实物的结构细节，建模过程中优先考虑了电气柜布局设计的实际需求，所有安装孔位、卡扣结构、端子排布位置都与实物保持一致，方便结构工程师在做设备整体布局时直接调用，不用反复核对安装边界尺寸。在离散制造的生产线改造、小型专机的电气控制搭建场景里，这类紧凑型PLC是核心控制单元，负责采集现场传感器的输入信号，经过内部逻辑运算后输出指令驱动执行元件，完成设备的动作时序控制、工艺参数调节、故障状态联锁保护等核心功能。从外形结构来看，本体采用一体式塑壳设计，上半部分预留了标准的端子排安装区域，输入输出点位的标识位置做了凹陷处理，和实物的激光刻印区域完全对应，侧面的导轨卡扣结构做了可动的结构还原，

　　能直观展示标准DIN导轨安装的卡合过程，方便电气安装人员提前预判安装空间。建模时特意保留了本体侧面的扩展接口结构，能直观呈现和后续信号扩展板、通信模块的拼接匹配关系，在做多模块组合的电气柜布局时，可以直接拼接对应扩展模块模型，快速核算整组控制器的总安装宽度，避免出现柜内空间预留不足的问题。设备正面的状态指示灯区域做了分色结构还原，不同功能的指示灯位置、尺寸都和实物对齐，在做设备操作面板的可视化仿真时，可以直接对应指示灯位置做状态映射，不用额外调整坐标。从安装边界来看，本体上下预留的接线空间、侧面预留的散热间隙都按照工程实际要求做了标注参考，结构工程师在排布柜内元件时，可以直接参考模型的外轮廓预留走线与散热空间，

　　不用再额外查阅安装手册核对安全距离。外壳的分模线、边角的倒角弧度、表面的细纹肌理都做了还原，不仅能用于布局设计，还可以直接用于设备的三维可视化展示、虚拟调试场景的元件搭建，在做数字孪生场景搭建时，这个模型的结构精度能满足虚实映射的坐标匹配要求，不用再做二次结构修整。
