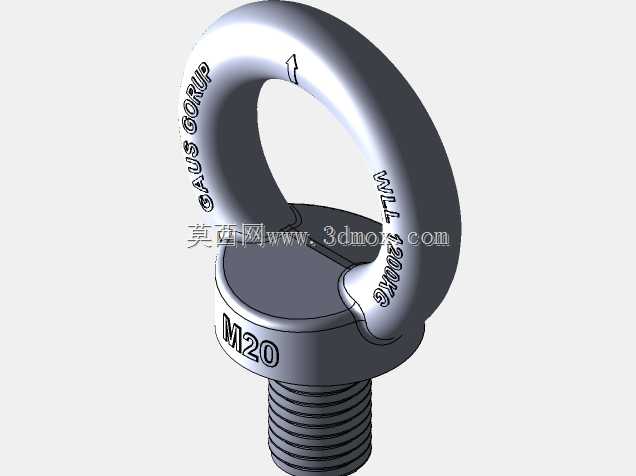

M20规格肩模式机械吊环螺栓结构设计

　　在车间重型零部件转运、模具吊装、机架组装等常规作业场景里，吊环螺栓是承担起吊载荷传递的核心连接件，这款M20规格的肩模式吊环螺栓，针对常规螺纹旋入式吊环容易出现的安装偏斜、接触面压损问题做了结构优化，适配多数需要固定吊点的钢制构件、加工工装、中型设备本体的吊装需求。从结构设计逻辑来看，这款吊环采用环体与带肩基座一体化的成型思路，环部做了大圆弧过渡处理，避免吊索具挂接时出现应力集中割损吊带或钢丝绳的问题，环体内侧预留的载荷标识区域直接模压额定载荷参数，现场作业人员无需额外查找手册就能快速确认载荷上限，规避超载吊装的风险。基座下方的轴肩结构是这款吊环的核心设计点，安装时轴肩下端面会完全贴合被吊件的安装基准面，相比无肩吊环，

　　它能避免螺纹旋入深度不足时出现的吊点歪斜问题，同时轴肩的承压面能将起吊时的局部压应力均匀分散到被吊件表面，不会在铝件、铸件等硬度偏低的被吊物表面压出凹痕，也能抵消一部分起吊瞬间的横向剪切力，保护螺纹牙型不受侧向力损伤。尺寸与安装边界方面，这款吊环的螺纹规格为标准M20粗牙，适配市面上绝大多数预制M20螺纹孔的设备基座、模具模板、焊接机架，安装时不需要额外加工沉孔，只要保证安装面平面度在0.1mm以内，螺纹旋合深度不低于25mm，就能达到额定载荷的使用要求；环部的内孔尺寸适配直径14mm以下的卸扣、钢丝绳钩头，常规车间通用的吊装索具都能直接挂接使用，不需要额外更换适配吊具。实际使用场景中，这类吊环螺栓除了用于零部件的临时吊装转运，

　　也可以作为设备长期固定的吊点保留在设备本体上，方便后续设备移位、检修时的吊装作业，轴肩结构的存在也能让吊环在长期静置状态下保持垂直向上的姿态，不会因为设备运行振动出现歪斜，避免后续吊装时出现吊点受力方向偏移的问题。建模过程中对环部与基座衔接的圆角位置做了等R处理，所有应力集中区域都做了圆弧过渡，完全符合起重吊具的结构强度设计规范，螺纹部分采用标准牙型建模，和常规M20螺纹孔的装配干涉检查可以直接通过三维软件完成，不需要额外调整螺纹参数，设计人员在做整机吊装方案时，可以直接调用这个模型做吊点布局模拟，验证吊索具夹角、吊点受力分布是否合理，大幅减少吊装方案的验证周期。
