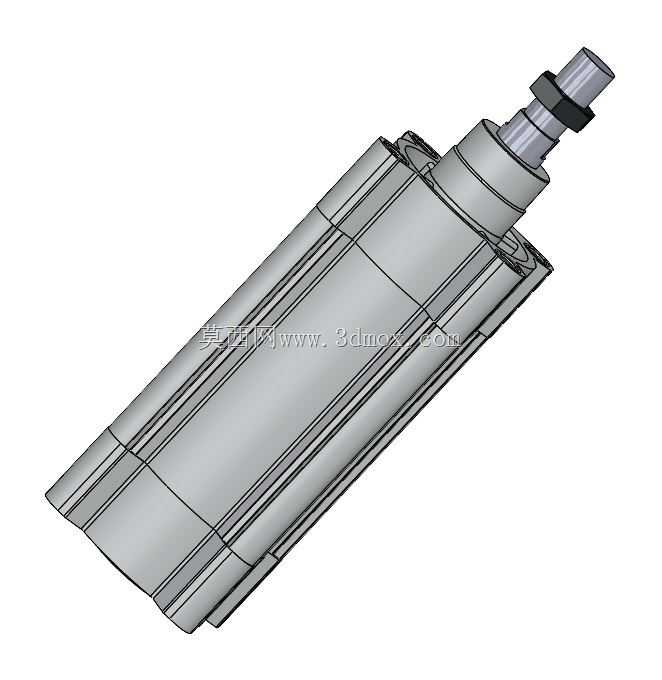

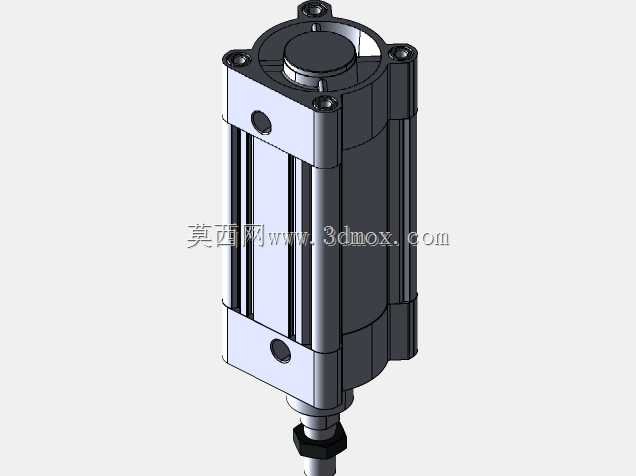

80mm缸径100mm行程标准气缸结构

　　在自动化产线的气动回路搭建中，这类缸径80mm、行程100mm的气缸是极为常用的直线执行部件，常见于工装夹具的压紧动作、物料移栽的推料工位、小型工件的顶升移位场景，也可配套在非标专机中完成短距离的直线往复驱动，适配0.1-1.0MPa的常规工厂压缩空气气源，输出推力足以覆盖多数中载工位的负载需求，无需额外配置大流量增压回路即可稳定运行。从结构设计来看，该款气缸采用常见的拉杆式缸筒结构，缸体外部的四根拉杆将前后端盖与挤压成型的铝合金缸筒锁紧密封，缸筒内壁做了珩磨处理，表面粗糙度控制在Ra0.4以下，可降低活塞密封圈的滑动磨损，延长整体使用寿命；活塞杆采用45号钢表面镀硬铬处理，硬度可达HV600以上，既可以抵御车间环境中的潮气锈蚀，

　　也能减少往复运动中与前端盖导向套的摩擦损耗，前端盖内置的防尘圈可阻挡车间内的金属切屑、粉尘进入缸体内部，避免密封圈被异物划伤导致漏气。设计过程中首先明确了安装边界：缸体总长度在活塞完全收回状态下控制在220mm左右，完全伸出时总长度为320mm，缸体外径为95mm，可适配常见的SC80系列标准安装附件，包括前法兰、后法兰、脚架、中间耳轴等安装形式，不需要额外做安装位的定制加工，设备设计人员选型时可直接套用标准安装尺寸，减少非标设计的工作量。活塞部分采用双向密封圈结构，进气侧与排气侧的密封唇口方向对应气压作用方向，在保证动密封性能的同时降低滑动阻力，避免活塞运行中出现爬行卡顿；两端的缓冲套为聚氨酯材质，

　　在活塞运行到行程端点时可吸收剩余动能，降低硬碰撞产生的噪音与结构冲击，不需要额外配置外置液压缓冲器即可满足多数中低速运行场景的缓冲需求，气缸进出气口采用G1/4标准管螺纹，可直接对接工厂常用的8mm外径气动气管快插接头，气路装配效率较高。在实际选型应用中，该规格气缸的理论输出推力在0.5MPa工作压力下可达2500N左右，可压紧重量在200kg以内的工装工件，推料工位可推送150kg以内的盒装或规则块状物料，运行速度可通过配套的排气节流阀在50-500mm/s范围内调节，适配不同节拍的产线需求；设计时也预留了磁环安装槽位，可在活塞上加装磁环，配合缸体外壁安装的磁性开关检测活塞的伸出、收回位置，不需要额外加装外置行程开关，简化设备的电气检测回路布线。
