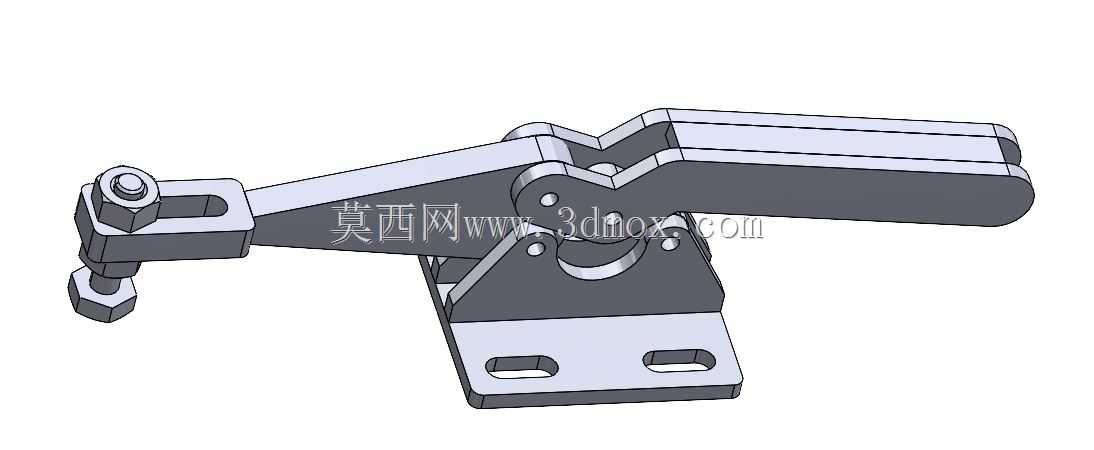

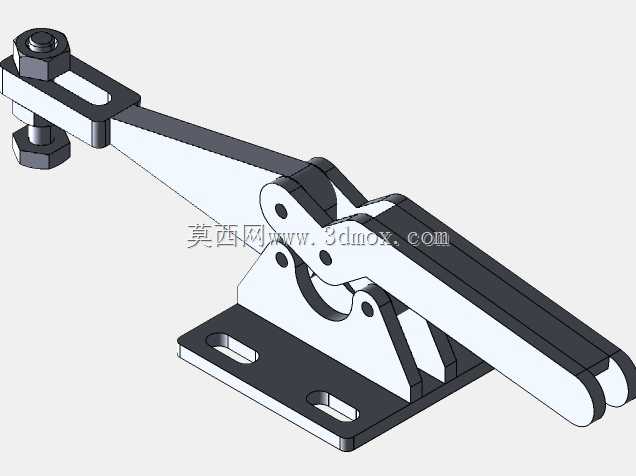

水平式快速压紧手动夹具结构

　　这款手动压紧夹具属于工装类快速夹紧元件，在机械加工、装配工位、焊接工装、检具定位场景中应用十分广泛，核心作用是在工序作业时对工件施加稳定的压紧力，避免工件受切削力、装配冲击力、焊接热变形影响出现位移，保证加工或装配的位置精度。从结构原理来看，它采用连杆肘节自锁机构，当操作手柄下压至锁止位置时，连杆机构越过死点位置，此时即便压紧端受到工件反向的作用力，机构也不会自行松脱，无需持续施加操作力即可保持稳定的压紧状态，解锁时仅需向上扳动手柄即可快速松开，操作行程短，装夹效率远高于传统螺栓压板结构。底座采用带安装腰型孔的板式结构，腰型孔的设计允许安装时在一定范围内调整固定位置，补偿安装面的孔位加工误差，

　　安装时可通过螺栓穿过腰型孔将夹具固定在工装台、设备机架或者专用工装板上，底座的支撑面做了平面度处理，保证安装后整体结构的稳定性，不会出现受力倾斜的问题。压紧臂采用长悬臂结构，前端配备可调节的压头螺栓，压头的高度可以通过螺纹旋转进行调整，适配不同厚度的被压紧工件，压头端部做了增大接触面积的设计，避免压紧时在工件表面留下压痕，同时也能分散压紧力，防止薄壁工件被压变形。整个机构的铰接点都采用销轴连接，转动副的配合间隙经过合理设计，既保证转动顺畅无卡滞，又不会出现过大的旷量影响压紧精度，手柄部分做了贴合手部施力角度的造型，操作时的力臂经过优化，操作人员仅需较小的握力即可达到足够的压紧力，降低长时间操作的劳动强度。在实际选型应用时，

　　需要注意安装边界尺寸，底座的长宽尺寸决定了安装所需的最小平面空间，压紧臂的长度决定了可覆盖的工件压紧点距离安装面的水平距离，压头的可调行程范围决定了可适配的工件厚度区间，同时要根据所需的压紧力大小确认夹具的负载能力，避免过载使用导致机构变形或者自锁失效。这类夹具相比气动、液压夹紧元件，无需外接动力源，部署灵活，成本更低，非常适合小批量生产、工位频繁调整的作业场景，也可以作为自动化设备的辅助定位夹紧机构使用，在电子装配、五金加工、木制品加工、塑胶件修边等工序中都能见到这类夹具的应用。建模过程中对各个铰接部件的运动干涉做了完整校验，保证手柄在整个开合行程内不会与底座、压紧臂出现碰撞，各部件的壁厚设计兼顾了结构强度和轻量化要求，长期反复使用也不易出现疲劳变形。
