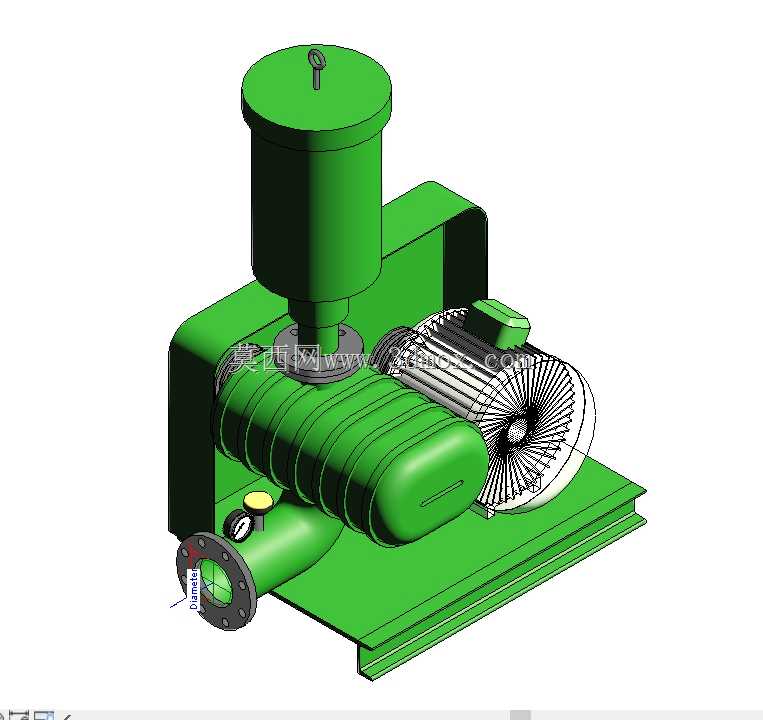

大幸SSR100罗茨鼓风机结构三维模型

　　该模型还原的容积式鼓风设备，广泛应用在污水处理曝气、粉体气力输送、水产养殖增氧、工业炉鼓风等场景中，这类设备依靠转子腔体内一对同步反向旋转的叶形转子，实现进气口到排气口的无内压缩气体输送，相比离心风机具备风压稳定、流量随压力波动小的特性，适合对气源压力稳定性有要求的工况。从结构设计来看，模型完整复现了主机缸体、进出口消音过滤组件、带轮传动端、底座安装支架、进出口法兰接口、压力表监测位的全部细节，进风口顶部设置的立式空气过滤器，可拦截进气中的大颗粒杂质，避免转子腔进入硬质异物造成型面刮擦损伤，侧置的进气流道上预留了压力表安装接口，可实时监测入口负压状态判断过滤器堵塞情况，出风口采用法兰连接结构，匹配常规工业管道对接标准，

　　方便现场管路布设。传动端采用带轮传动结构，可根据实际工况的转速需求匹配不同直径带轮，调整输出风量参数，配套的带轮护罩结构可避免传动部件外露造成的安全隐患，整体底座采用折弯焊接式钢结构，预留了地脚安装孔位，安装时需要注意混凝土基础的水平度误差控制在千分之二以内，避免设备运行时因底座不平产生额外振动应力。设计过程中重点还原了罗茨主机的三叶转子型线结构，缸体与转子的间隙配合关系是这类设备建模的核心，间隙过大会造成内泄漏量上升、容积效率下降，间隙过小则会在热态运行时出现转子擦缸故障，模型中进出气流道的走向完全匹配实际设备的流阻优化设计，减少气流急转弯造成的压力损失，顶部过滤器的滤芯安装位、快拆结构也做了细节还原，

　　方便后期维护时的滤芯更换操作。从安装边界来看，设备整体为卧式布局，顶部过滤器的高度决定了安装时的上部净空需求，侧面带轮端需要预留不小于带轮直径1.5倍的检修空间，方便后期更换传动带、调整带轮张紧度，进出口法兰的位置尺寸可直接对接常规工程管路设计，底座的安装孔位间距可直接用于设备基础的预埋螺栓定位，无需二次调整尺寸。这类设备建模时需要重点关注转子的同步齿轮啮合关系、缸体的冷却流道结构、密封组件的安装位置，模型中对这些细节都做了准确还原，可直接用于设备选型演示、管路布局干涉检查、运维培训课件制作等场景，也可作为同类型容积式风机设计的结构参考模板，帮助设计人员快速完成整机布局的方案迭代，减少从零开始建模的重复工作量。
