大幸SSR65罗茨式鼓风设备三维结构

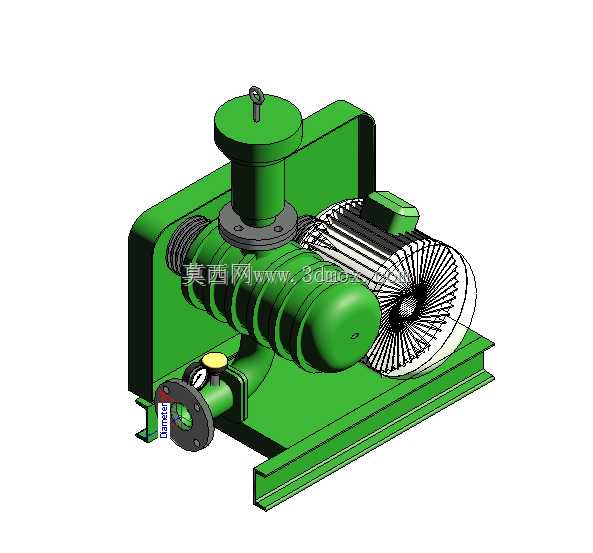

　　在污水处理曝气、粉体气力输送、水产养殖增氧、工业送风增压这类场景里，罗茨鼓风机的选型与安装一直是设备配套环节的核心要点，本次呈现的大幸SSR65机型三维结构，完整还原了该类容积式鼓风设备的全部装配细节。从结构设计逻辑来看，该机型采用卧式集成安装布局，将主机腔、传动端、进气过滤组件、带轮传动机构、进出口连接法兰全部整合在一体式焊接底座上，这种设计思路首先是为了控制现场安装的找平工作量，底座预留的地脚螺栓孔位匹配常规工业地坪的安装间距，不需要额外制作复杂的安装支架，现场就位后仅需校准带轮平行度即可完成主机固定。主机的核心腔室采用双叶罗茨转子结构，转子型线经过间隙优化，运行过程中转子与腔壁、转子之间保持恒定的微小配合间隙，

　　既可以避免运转过程中的机械摩擦，又能最大限度减少高压气体的内泄漏，保证容积效率。进气端设置了立式空气过滤消音组件，直接安装在主机进气口上方，既可以过滤进入腔室的空气中的大颗粒杂质，避免转子型面被异物刮伤，又能降低进气端的气流脉动噪音，不需要额外在进气管道上加装独立的过滤装置，压缩了整套设备的安装空间。传动侧采用皮带轮减速传动结构，带轮外侧预留了安全防护罩的安装位，三维模型中完整呈现了带轮的键槽连接结构、轴承端盖的密封结构、注油嘴的布置位置，方便设计人员直接参考进行传动系统的选型匹配。出口端设置了带压力表的侧向连接法兰，法兰接口尺寸匹配常规DN65的工业管道标准，出口管路上预留了安全阀的安装接口，可直接配套超压泄压装置，

　　避免出口管路堵塞造成主机腔压过高损坏设备。从安装边界来看，该机型的整体宽度控制在800mm区间内，长度方向不超过1200mm，主机最高点距离底座安装面的高度约1100mm，能够适配大多数中小型工业厂房的设备层安装空间，底座下方预留了减震垫的安装位置，可直接匹配橡胶减震器或弹簧减震器，降低运行过程中的振动传递。建模过程中对所有配合面的公差预留、密封件的安装槽位、紧固件的排布都做了1:1还原，不管是用于新项目的设备选型布局参考，还是用于同类型设备的结构改进设计，都可以直接提取相关尺寸参数进行二次设计，不需要再反复核对实物的安装尺寸，能够有效缩短前期的方案设计周期。
