夏普红外测距传感单元结构建模

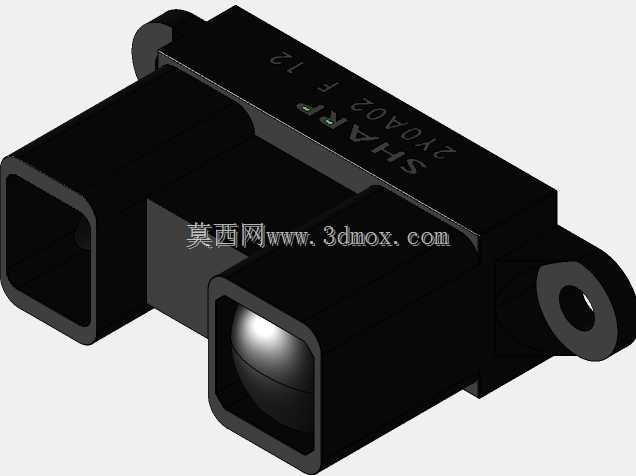

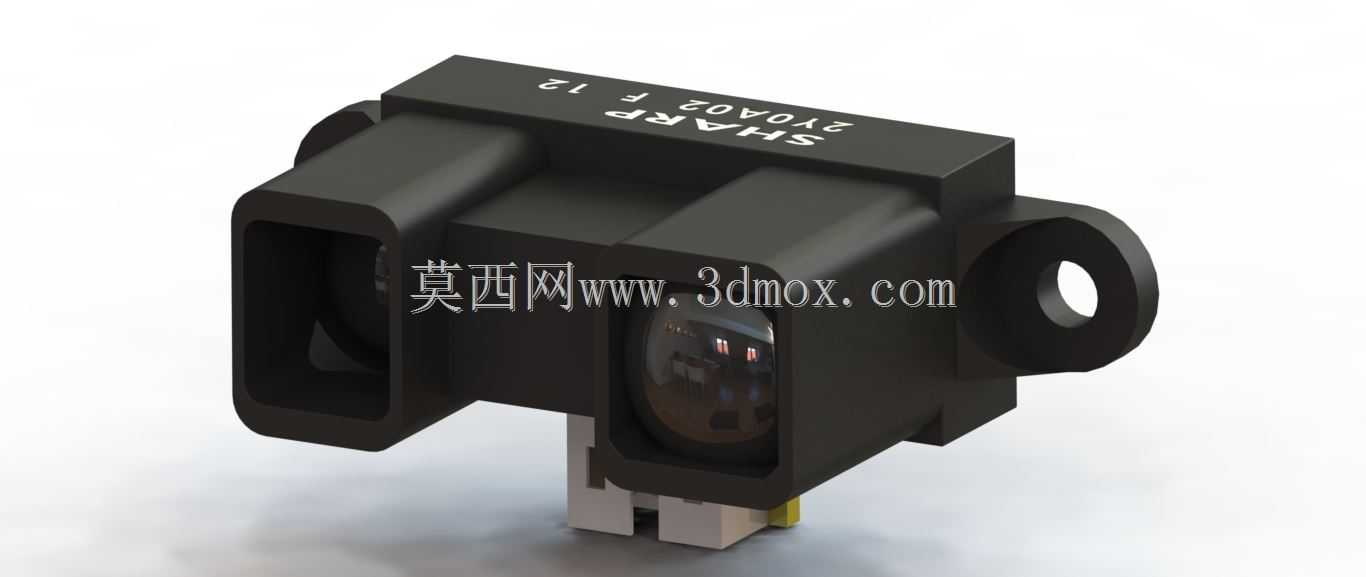

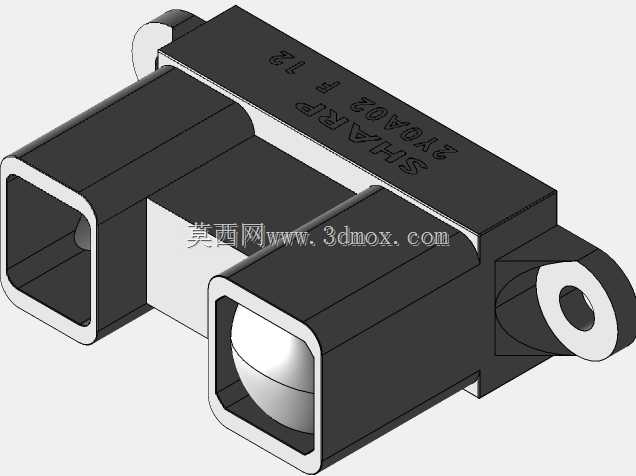

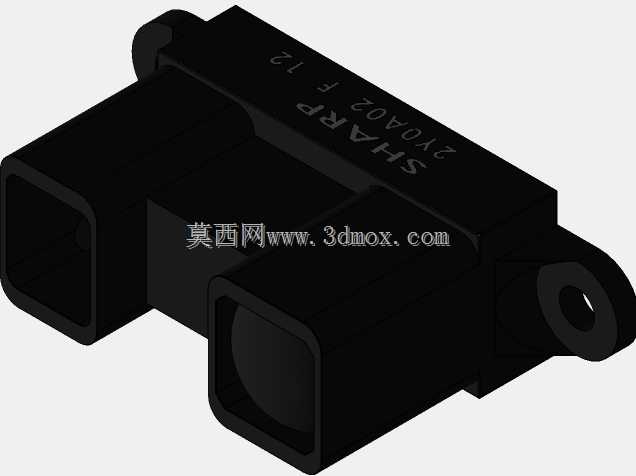

　　在做小型移动机器人避障、智能工位物料到位检测、简易安防区域触发这类项目时，经常会用到中短距离的非接触测距方案，这款夏普的红外测距传感单元就是这类场景里适配度很高的选型。从结构设计角度看，这个模块的外形做了非常明确的功能分区，前端两个独立的光学腔室，一个负责发射调制红外光束，一个负责接收反射回来的光信号，两个腔室做了物理隔断，避免发射端的光线直接串入接收端造成测量误判，这也是光学类传感模块结构设计里很典型的防串扰处理思路。模块两侧带安装耳，耳上开有圆形安装孔，安装孔的位置做了凸台加厚处理，避免锁附螺丝时塑料壳体产生应力开裂，安装孔的中心距、孔径尺寸都做了标准化适配，不管是装在亚克力支架、铝型材机架还是PCB板载固定位，

　　都能直接匹配常规的M2或者M2.5螺丝规格，不需要额外做转接件。模块底部的插针接口做了定位凸台，插针的排布间距符合标准2.54mm排针规范，焊接或者插接杜邦线的时候不会出现插反、对位不准的问题，凸台还能在插接受力时承担部分应力，避免插针从壳体根部断裂。从测量特性来说，这个单元的有效测量范围覆盖20到150cm，输出为模拟量信号，对应不同的反射距离输出线性变化的电压值，后端电路只需要做AD采样就能换算出实际距离，不需要额外做复杂的信号解调，对于嵌入式开发和结构集成来说都能降低适配难度。建模的时候需要特别注意光学窗口的位置公差，发射和接收窗口的相对位置如果出现偏移，会直接影响测量的线性度和有效量程，所以两个腔室的同轴度、

　　窗口平面的平面度都要在建模时标注合理的形位公差；另外壳体表面的丝印标识位置也要和实物对齐，方便生产组装时做方向识别，避免装反。模块整体的外形没有多余的突出结构，整体呈方块状，在设备内部布局的时候不会占用过多的安装空间，侧边的安装耳突出主体的尺寸刚好够放下螺丝头，不会因为安装结构额外增加整体宽度，对于空间紧凑的小型设备来说非常友好。在做结构集成的时候，要注意模块前端的光学窗口前方不能有透明遮挡件，哪怕是高透的亚克力板也会造成光线折射，影响测量精度，所以安装位设计时要给窗口留出无遮挡的探测空间，同时要避免安装位置正对强红外光源，比如直射的阳光、高温加热元件，防止接收端出现光饱和导致测量失效。
