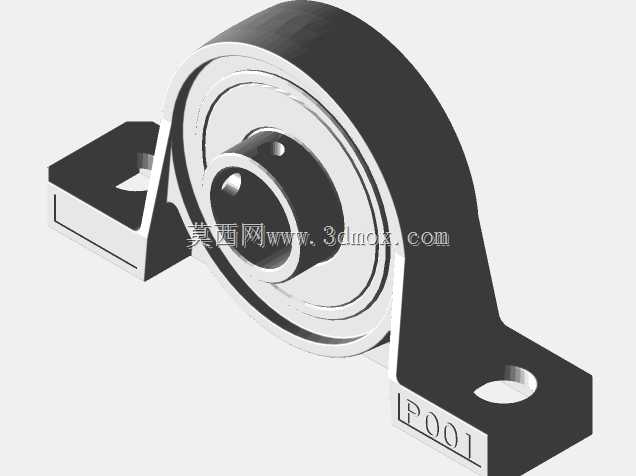

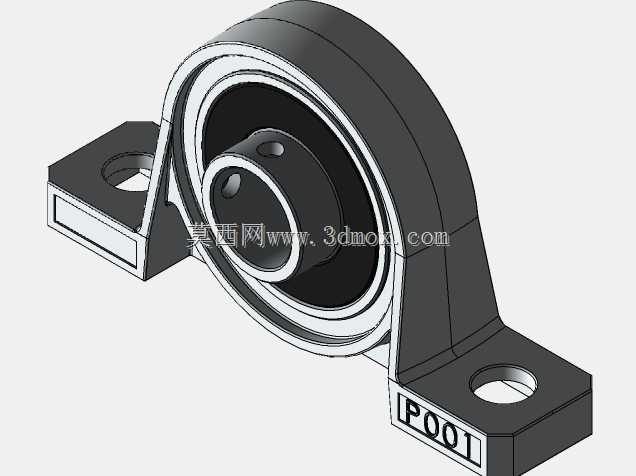

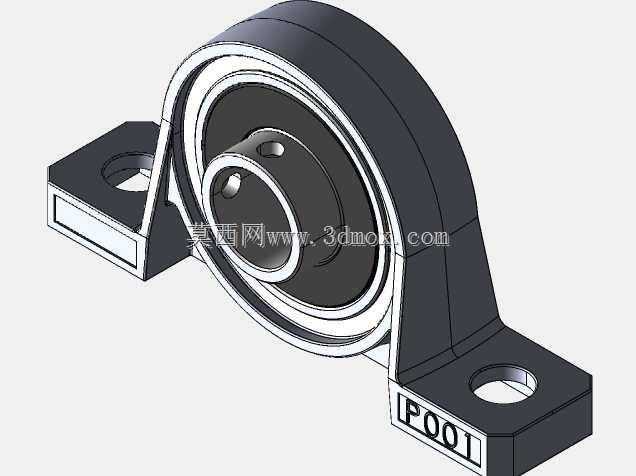

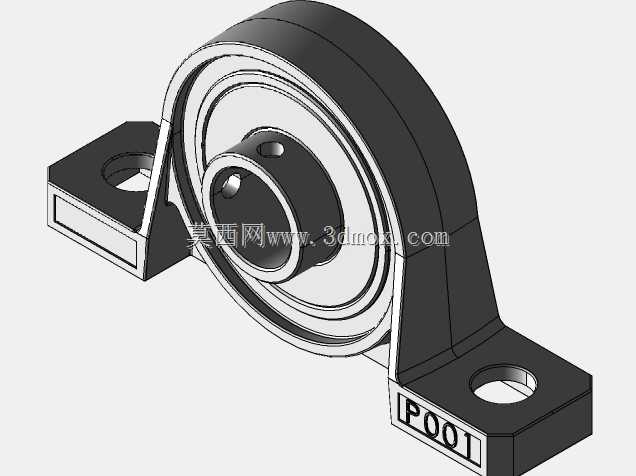

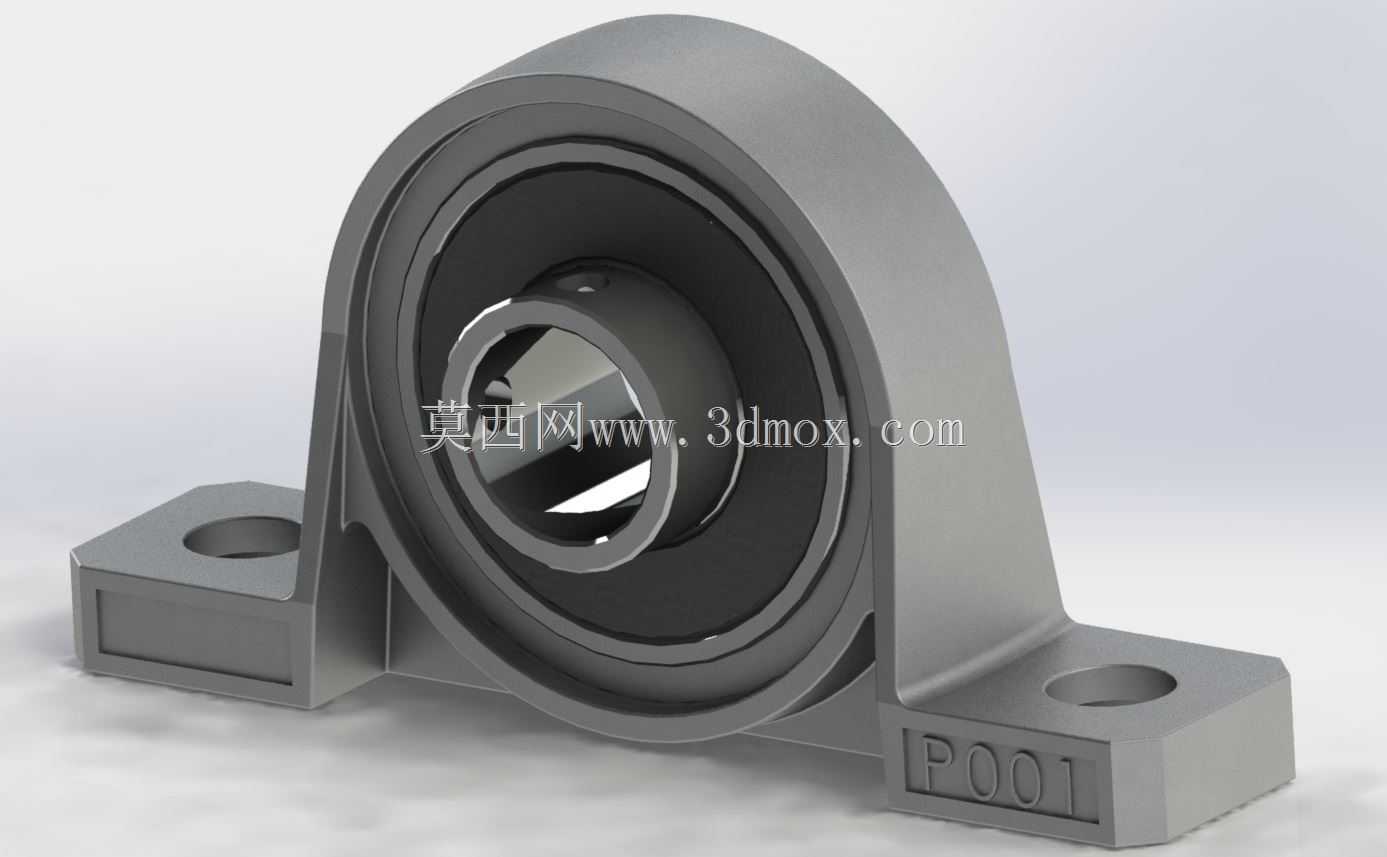

KP001立式带座外球面轴承12mm孔径结构

　　这款KP001规格的立式带座外球面轴承，核心孔径为12mm，是轻载传动场景中极为常用的支撑部件，在小型输送线、桌面级自动化设备、食品包装辅助机构、3D打印设备传动组、小型农机调节机构中都有广泛应用，主要承担旋转轴的径向支撑作用，补偿轴系安装过程中产生的微小同轴度误差，降低轴系转动时的摩擦阻力，同时限制轴的径向窜动，保障传动部件的运转稳定性。

　　从结构设计来看，该部件采用一体式冲压铸造立式座体搭配外球面球轴承的组合形式，座体底部设置两个对称的安装耳，每个安装耳上开有贯通的螺栓安装孔，安装时无需额外加工复杂的定位槽，仅需通过螺栓穿过安装孔将座体固定在设备安装基面即可，安装容错率较高，适配不同平整度的安装面。座体与轴承外圈的配合采用球面贴合设计，当轴的安装存在小角度偏斜时，轴承外圈可在座体内自动调心，避免轴承因偏载出现早期磨损，大幅降低轴系的安装精度要求，适合现场装配条件有限的设备搭建场景。

　　尺寸边界方面，该轴承座总高度适配12mm轴径的载荷需求，两个安装孔的中心距符合轻载轴承座的通用安装规范，座体底部的安装平面经过铣平处理，安装后与基面的贴合度良好，不会出现局部悬空导致的受力变形。轴承内孔为12mm标准光孔，可通过顶丝直接与光轴锁紧固定，无需额外加工轴肩或者键槽，装配流程简单，后期维护更换时仅需松开顶丝即可拆下轴承，无需拆解整个座体，维护效率较高。

　　在实际选型应用中，该款轴承座适合转速不超过3000rpm、径向载荷在额定静载荷范围内的轻载传动场景，比如小型皮带输送机的从动辊支撑、桌面型分拣机构的传动轴支撑、小型风机的叶轮轴支撑等场景都能适配。设计建模时重点还原了座体的加强筋结构，座体轴承安装位与底部安装面之间的过渡圆弧做了加厚处理，避免长期受载后出现应力断裂，轴承外圈的球面配合面、内圈的顶丝孔、密封胶圈的卡槽结构都做了精准还原，可直接用于设备的虚拟装配干涉检查，也可作为非标设备选型时的布局参考，帮助设计人员快速确认安装空间，避免后期装配时出现尺寸干涉问题。
