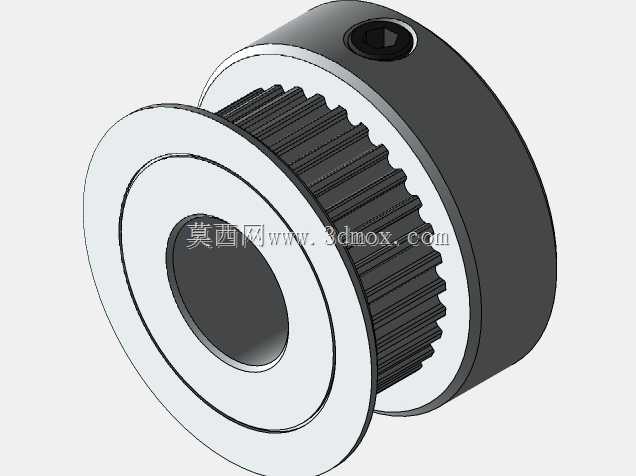

GT2型32齿内孔10mm适配6mm宽同步带轮

　　这款同步带轮是精密传动场景里的常用基础零件，日常做小型自动化模组、桌面级3D打印机、小型传送带工位、轻载检测设备传动结构设计时经常会用到。从实际使用场景来看，这类带轮主要适配6mm宽度的GT2同步带，32齿的齿形参数匹配GT2带的2mm节距，传动过程中背隙小，传动比准确，不会出现普通平皮带打滑丢转的问题，适合对传动精度有要求的轻载动力传输场景。设计上采用了带挡边的结构，两侧的凸缘可以限制同步带在运转过程中出现轴向窜动，避免皮带跑偏脱轮，很多新手设计时容易忽略挡边的高度，这款带轮的挡边高度高出带齿顶面足够尺寸，即使安装时皮带存在少量偏斜，也能在运转中自动归位，不会出现爬带故障。内孔设计为10mm直径，

　　适配市面上多数10mm输出轴的步进电机、小型减速电机，轮体侧面加工有紧定螺钉孔，安装时直接将带轮套入对应轴径，拧紧紧定螺钉即可完成轴向与周向固定，不需要额外加工键槽，对于轻载传动场景来说，这种固定方式装配效率高，拆卸调整也很方便，不需要复杂的工装。从安装边界来看，轮体的总宽度适配6mm皮带，齿部宽度略大于皮带宽度，保证皮带与齿面完全啮合，不会出现皮带边缘压在挡边上的异常磨损问题；轮体的外径根据32齿GT2带轮的节圆直径设计，做结构布局时可以直接按照标准节圆计算中心距，不需要额外修正带长参数。齿形加工采用了标准的GT2齿廓，齿槽的圆弧过渡顺滑，和同步带啮合时不会出现卡滞、咬带的问题，长时间运转下皮带的磨损量更小，传动噪音也更低。

　　轮体的轮毂部分做了加厚设计，紧定螺钉的螺纹孔有足够的啮合长度，拧紧时不会出现螺纹滑牙的问题，同时轮毂的长度足够保证和电机轴的接触面积，避免高速运转时带轮出现晃动偏摆。在做设备选型时，这类带轮适合传递扭矩不大、对传动精度要求较高的场合，比如3D打印机的XY轴传动、小型点胶机的位移模组、桌面型雕刻机的进给传动，搭配对应的张紧结构使用时，可以保证长期运转的传动精度稳定，不需要频繁调整皮带张紧力。设计建模时完全按照实际加工的工艺要求做了细节处理，所有棱角处都做了微小的倒角，既避免安装时划伤操作人员，也能消除加工时的应力集中，提升零件的结构强度，紧定螺钉孔的位置做了沉头处理，拧紧后螺钉头不会突出轮体表面，避免运转时剐蹭周边结构。
