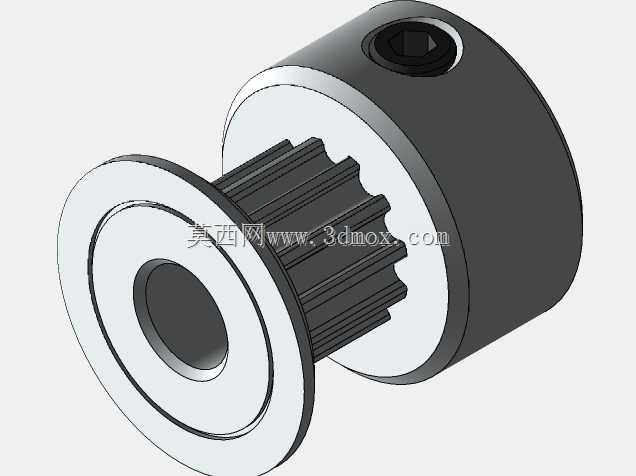

GT2型12齿4mm孔径同步带轮结构

　　这款同步带轮主要适配宽度6mm的GT2同步带，在小型精密传动场景中应用十分广泛，常见于桌面级自动化输送模组、小型检测设备的进给传动、3D打印设备的轴端传动、实验室小型位移平台的动力传递环节，这类场景对传动背隙、传动比稳定性有较高要求，GT2齿形的圆弧齿廓设计能有效降低多边形效应，相比梯形齿同步带，传动过程中的振动更小、运行噪音更低，适合中低负载下的高精度往复传动需求。

　　从结构设计来看，带轮采用12齿的齿形配置，内孔直径为4mm，可直接适配市面上常见的4mm直径输出轴，比如微型步进电机轴、小型直流减速电机轴，轮体侧面设置了紧定螺钉安装孔，安装时无需额外加工轴端键槽，通过紧定螺钉顶紧轴面即可完成周向与轴向固定，装配门槛低，适合快速搭建原型设备的场景。带轮的挡边采用一体化凸缘设计，两侧挡边的高度略高于带齿顶面，能避免同步带在高速往复运行过程中出现跑偏、脱带的问题，无需额外加装挡带结构，可简化安装支座的设计复杂度。

　　从安装边界尺寸来看，带轮的轮毂段长度与适配的6mm带宽完全匹配，齿部的节圆直径严格遵循GT2带轮的标准参数，齿形公差控制在合理范围内，能保证与同步带的齿槽精准啮合，不会出现卡滞、跳齿的问题。轮体的外圆最大直径小于轮毂的安装定位直径，在排布多轴传动结构时，可缩小相邻轴的中心距预留空间，提升整体传动结构的紧凑性。设计过程中充分考虑了轻量化需求，轮体采用等壁厚结构，在保证齿部强度、紧定螺钉安装位壁厚足够的前提下，尽可能减少冗余材料，既降低了自身转动惯量，提升传动响应速度，也能控制零件的加工成本。

　　在实际选型使用时，需要注意匹配对应带宽的GT2同步带，安装时保证带轮的齿面与同步带的齿槽完全对中，紧定螺钉的顶紧位置建议对准轴的平面部位，若轴为光轴，可在轴面加工小凹坑提升顶紧可靠性，避免大扭矩传动时出现带轮与轴的相对滑动。这类带轮的传动精度可满足多数小型精密设备的定位需求，无需额外增加张紧结构时，也能通过合理的中心距设计保证合适的皮带张紧力，减少长期运行后的皮带蠕变带来的传动误差。
