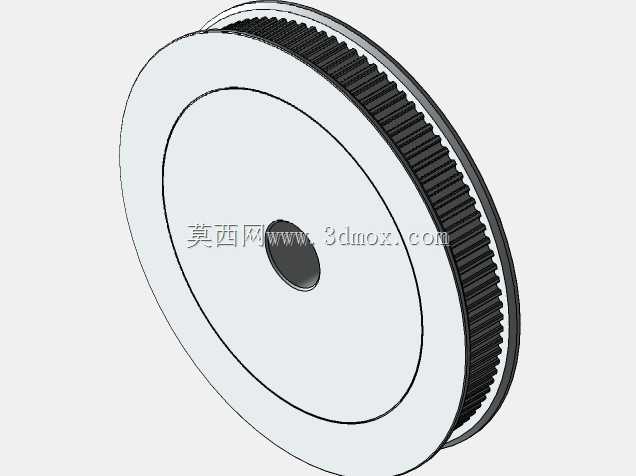

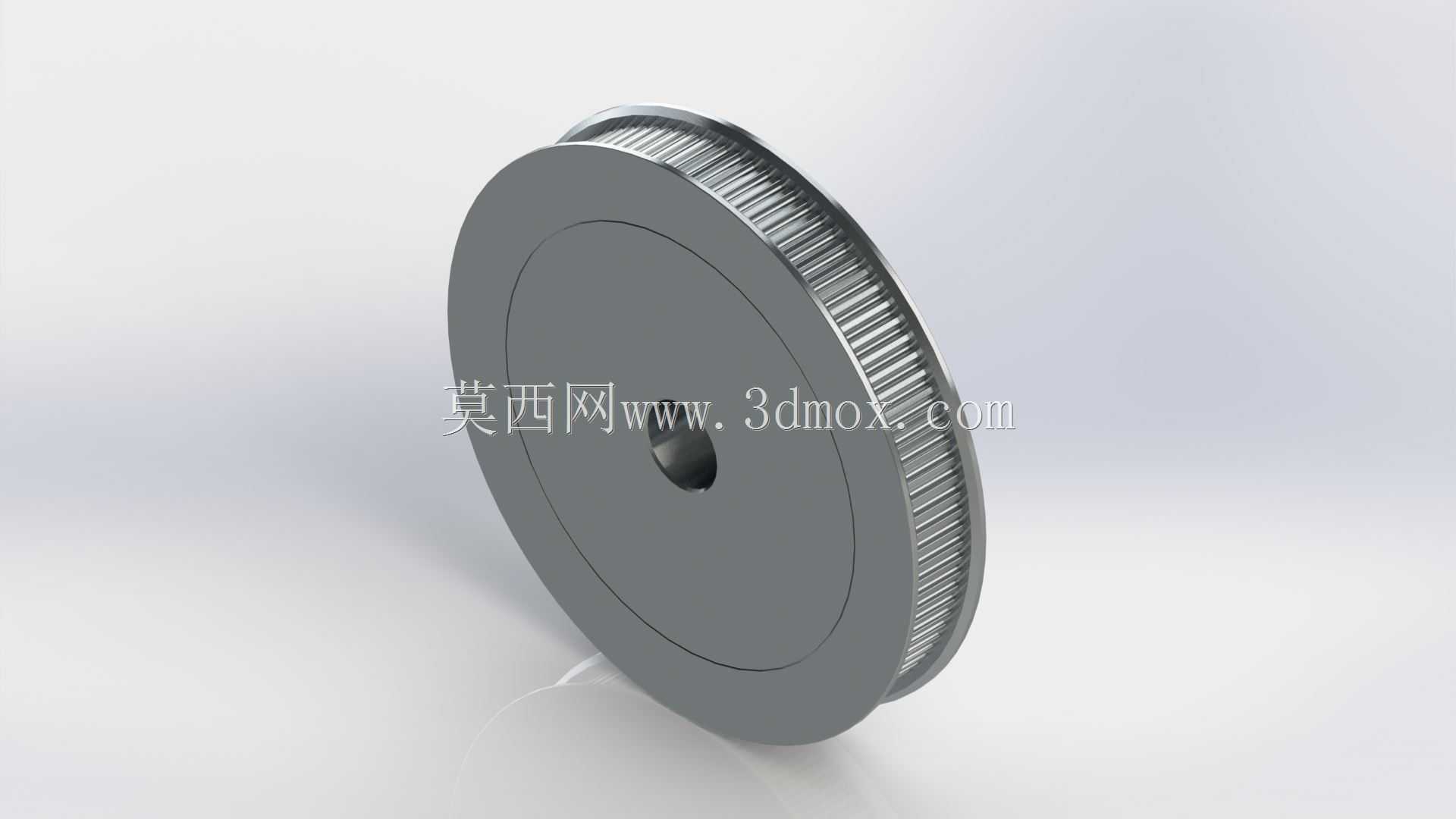

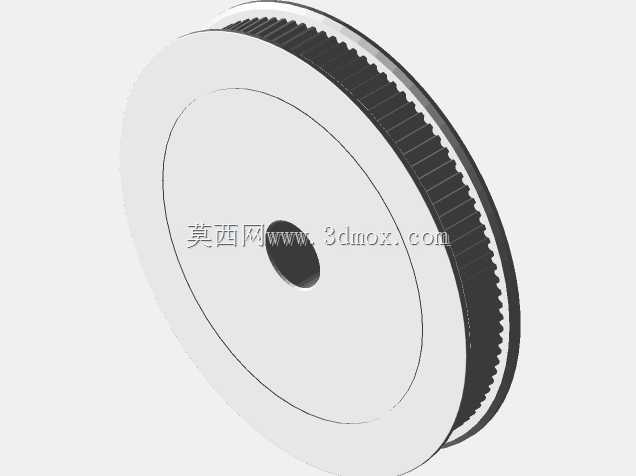

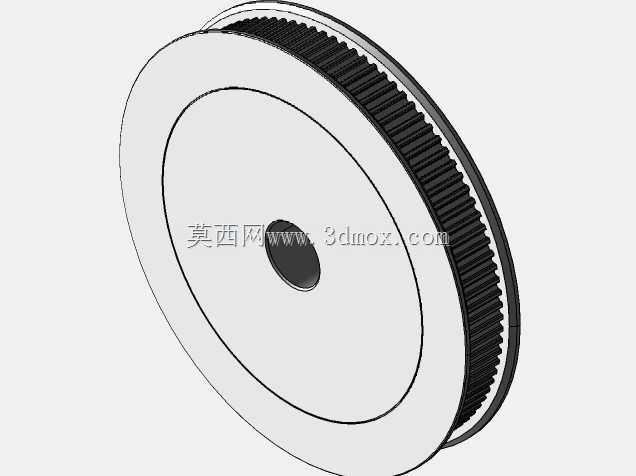

GT2规格100齿适配10mm孔6mm宽同步带轮

　　这类同步带轮在桌面级3D打印机的XYZ轴传动结构里应用极广，同时也常见于小型自动化检测设备、桌面式点胶工位、轻载机械手的直线模组传动端，属于小载荷精密传动场景里的核心基础零件。从实际使用的角度看，它的核心作用是和GT2规格同步带啮合，把伺服或者步进电机的旋转运动转化为直线运动，或者在平行轴之间传递定比旋转扭矩，因为带齿和轮齿是无间隙啮合的，传动过程中不会出现普通平皮带的打滑丢步问题，能保证运动端的定位精度稳定在0.1mm级别的误差范围内。

　　设计这个带轮的时候，首先要匹配GT2同步带的齿形参数，齿距严格控制在2mm，轮齿的齿形角、齿顶圆角都要和带齿的啮合间隙控制在合理范围，间隙过大会带来传动回差，间隙过小则会加剧皮带磨损，缩短传动件的使用寿命。轮体的挡边结构是设计里不能忽略的细节，两侧高出齿面的挡边可以限制同步带在高速往复运动时的轴向窜动，避免皮带从带轮上滑脱，尤其是在长行程直线传动的场景里，带轮安装的平行度本身存在微小装配误差，挡边的限位作用就显得格外重要。

　　从安装边界来看，这款带轮的内孔适配10mm直径的电机输出轴，通常内孔会设计紧定螺钉位，安装时可以直接通过紧定螺钉把带轮锁紧在电机轴的D型切边位置，不需要额外的胀套或者键连接，装配流程足够简便，适合小型设备的快速组装需求。带轮的齿面宽度适配6mm宽度的GT2同步带，这个宽度的皮带在轻载场景下的张紧力需求适中，既不会因为张紧力过大给电机轴带来额外的径向负载，也能保证足够的传动摩擦力，避免高速运动时出现跳齿问题。轮体的整体外径是根据100齿的齿距计算得出，对应的传动比可以根据搭配的从动轮齿数灵活调整，在做结构选型的时候，要注意预留带轮外侧的装配空间，保证皮带安装后和轮体两侧挡边各留0.2mm左右的间隙，同时带轮的安装端面要和电机安装面保持垂直，避免皮带运行时出现偏磨。

　　实际做结构设计选型的时候，还要注意带轮的材质选择，常规场景下用6061铝合金做硬质阳极氧化处理就足够，重量轻且齿面耐磨，部分对成本敏感的场景也可以用POM材质加工，自润滑特性更好，运行噪音更低，但承载能力会比铝合金材质稍弱，适合负载更小的传动工位。
