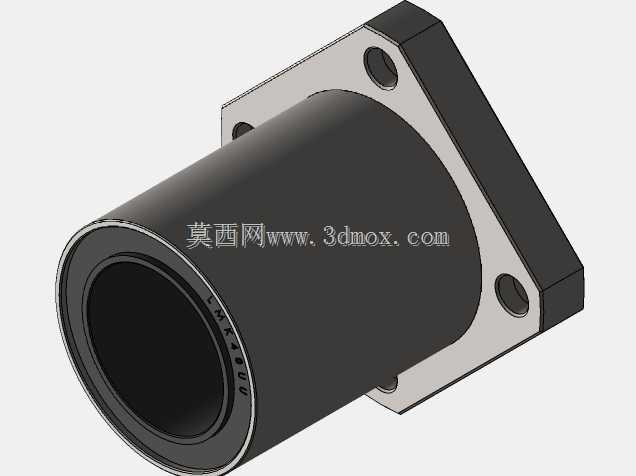

LMK40UU对边法兰直线轴承结构设计

　　这款对边法兰型直线轴承，是线性传动系统里应用极广的导向支撑部件，日常在3C自动化装配线、包装设备往复送料机构、点胶机位移平台、小型机床进给模组里都能见到它的身影，核心作用是为做直线往复运动的光轴提供低摩擦、高精度的径向支撑，保证运动轴的运行直线度，避免轴系在负载下出现径向窜动。从结构设计来看，它采用了对边切边的方形法兰安装端，和圆形法兰相比，这种切边结构在安装时能直接靠安装面的定位边完成周向止转，不需要额外加装防转销，在紧凑安装空间里能大幅降低安装座的加工难度，法兰端预留的四个安装通孔，可直接通过内六角螺栓将轴承本体固定在设备安装立板或台面上，安装后轴承本体的同轴度完全靠法兰贴合面与安装孔的加工精度保证，不需要反复调整对中。

　　轴承主体为圆柱形套筒结构，内部带有保持架与循环滚珠槽，工作时钢珠在保持架内沿轴向往复循环，将轴与轴承之间的滑动摩擦转化为滚动摩擦，相比无衬套的光轴直接配合，摩擦阻力可降低一个数量级，即使在低速往复运动工况下也不会出现爬行现象，能有效提升传动机构的运行平稳性。选型时需要注意，这款轴承适配公称直径40mm的标准直线光轴，安装时要保证轴承安装孔的轴线与光轴轴线平行度控制在0.02mm以内，否则会造成滚珠局部受力不均，大幅缩短轴承使用寿命，法兰端面的安装孔中心距、套筒外径、轴承总长度都严格遵循行业通用尺寸规范，可直接替换同型号的进口或国产同规格轴承，不需要修改原有安装结构。在实际设备装配中，这类法兰型直线轴承常成对使用，分别支撑光轴的两端，

　　配合光轴上安装的滑台完成直线往复动作，相比直线导轨加滑块的组合，它的采购成本更低，安装调试更简单，适合对负载要求不高、行程中等的直线运动场景，比如小型检测设备的探头升降机构、非标设备的料仓推拉机构都大量采用这类结构。设计建模时，重点还原了法兰切边的定位结构、内部滚珠循环槽的轮廓、套筒外壁的精度基准面，以及法兰端安装孔的位置公差，模型的安装边界尺寸完全符合实物的装配要求，可直接用于设备的装配干涉检查、运动仿真验证，帮助结构工程师在设计阶段提前确认安装空间是否足够，避免后续加工装配时出现尺寸干涉问题。
