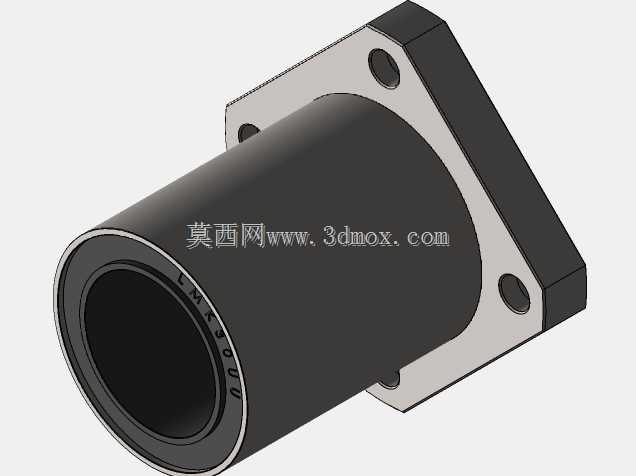

LMK30UU对边法兰型直线轴承三维结构

　　这款对边法兰型直线轴承，是线性传动系统里应用极广的导向支撑部件，日常在自动化流水线的滑台模组、包装设备的往复推送机构、检测设备的位移平台、3D打印设备的运动轴组里都能见到它的身影，核心作用是为做直线往复运动的光轴提供低摩擦、高精度的滑动支撑，保证运动部件的行进轨迹平直，减少径向窜动带来的设备精度偏差。从结构设计来看，它采用了对边切角的方形法兰安装端，区别于圆形法兰和方法兰的安装形式，这种对边法兰的设计更适配安装空间受限、侧边有其他部件干涉的工况，安装时法兰面直接贴合设备安装基板，通过法兰上的四个安装孔穿入螺栓即可完成固定，不需要额外设计轴承座的抱紧结构，能大幅缩减装配环节的加工与调试工作量。轴承主体为圆柱形套筒结构，

　　内部集成了保持架与滚动体列，工作时滚动体在光轴表面做循环滚动，相比传统铜套滑动摩擦结构，它的摩擦阻力更小，启动扭矩低，低速运动时不会出现爬行现象，能有效降低驱动端的动力损耗。设计建模时，需要严格把控内孔与配套光轴的配合公差，通常内孔采用H7级公差适配g6级公差的光轴，保证滑动顺畅无卡滞的同时，控制径向间隙在合理范围，避免间隙过大导致运动精度下降。法兰端的安装孔位置度需要重点保证，四个安装孔的中心距、与轴承内孔轴线的垂直度都要符合行业通用标准，否则安装时会出现轴承内孔与光轴不同心，加剧滚动体和保持架的磨损，缩短部件使用寿命。轴承的套筒长度经过优化，足够的支撑长度可以提升整体抗倾覆力矩能力，当运动端承受偏载时，

　　更长的支撑跨度能分散局部应力，避免轴承局部受力过大出现提前失效。建模过程中，法兰与套筒衔接处做了合理的圆角过渡，避免应力集中在直角衔接位置，提升部件整体结构强度，同时套筒外圆的圆柱度、法兰安装面的平面度都做了细节还原，完全匹配实际加工的工艺要求，不管是用于设备选型的装配干涉校验，还是用于非标设备的结构设计参考，都能直接调用到装配体中完成整体布局。在实际选型应用中，这类轴承需要根据负载大小、运动速度、行程长度来确认适配的规格，30mm内径的这款型号，通常适配直径30mm的淬硬直线光轴，能满足中等负载的直线运动需求，在水平安装的传动场景中，它的额定动负载可以覆盖大部分常规自动化设备的推送、移位、导向需求，垂直安装场景下则需要额外考虑锁紧机构配合，避免断电或停机时运动部件下滑。
