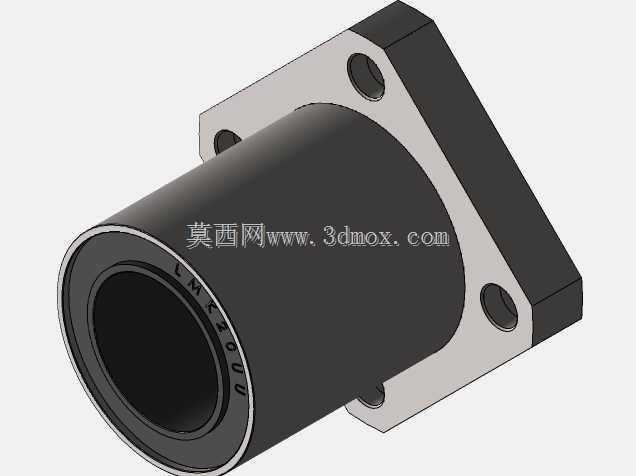

方法兰型直线运动轴承LMK20UU结构

　　这款方法兰结构的直线运动部件，主要应用在各类需要高精度直线往复运动的自动化设备导向环节，常见于3D打印设备的光轴导向轴系、小型输送线的滑台移动支撑、非标自动化设备的推拉机构、检测设备的探针位移模组等场景，承担光轴的径向承载与直线运动导向功能，相比无法兰的直筒型直线轴承，自带的一体式方法兰结构无需额外设计轴承座安装位，可直接通过法兰上的四个安装孔锁固在设备安装面板上，大幅缩减装配环节的零件数量与安装调试工时。从结构设计来看，整体采用直筒轴承主体加侧置方法兰的一体化构型，法兰端面与轴承主体轴线保持严格的垂直度公差，保证安装后轴承内孔与安装面的垂直精度，避免光轴穿入后出现卡滞、偏磨的问题；法兰上的四个安装孔采用对称分布设计，

　　孔位间距适配行业通用的安装尺寸规范，可直接替换同规格的其他品牌同型号产品，无需修改设备安装板的孔位设计。轴承主体的内孔适配公称直径20mm的标准光轴，内圈带有循环滚珠滚道，工作时滚珠在保持架内循环滚动，将光轴与轴承之间的滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即使在低速往复运动场景下也能保持顺畅的运动状态，不会出现爬行现象。设计过程中需要重点关注法兰安装面的平面度要求，若安装面存在翘曲或者凸起，锁紧紧固件后会导致轴承内孔发生形变，直接影响滚珠的循环流畅度，严重时会出现光轴卡滞、轴承提前磨损的问题；同时轴承主体的长度经过匹配校核，在保证足够支撑跨度的前提下控制整体轴向尺寸，避免在紧凑安装空间内出现与周边运动部件干涉的情况。

　　法兰的厚度设计兼顾安装强度与空间占用，四个安装孔可适配内六角圆柱头螺钉直接沉头安装，螺钉头部沉入法兰端面后不会突出，不会影响周边部件的运动路径。这类直线轴承在选型时需要注意，其主要承受径向载荷，无法承受较大的倾覆力矩，若悬臂负载较大需要成对布置轴承来提升支撑刚性，安装时要保证两端轴承的内孔同轴度，避免光轴出现别劲的情况，日常使用中可在轴承端面加装密封挡圈，防止加工碎屑、粉尘进入滚珠滚道内部，延长部件的使用寿命。
