方法兰型直线运动轴承结构设计

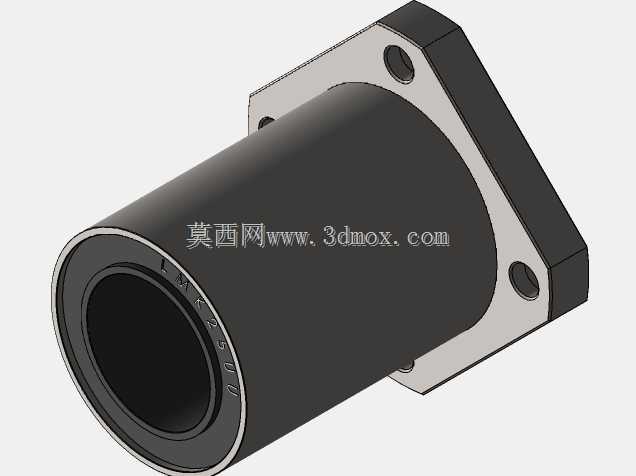

　　这款方法兰结构的直线运动部件，主要面向自动化产线、精密检测设备、小型滑台模组的线性导向场景做适配，日常选型中常被用在3C装配工位的推拉机构、包装设备的料仓进给导轨副、点胶设备的Z向升降导向端，承担光轴上的往复直线运动承载功能，相比圆法兰安装形式，切边法兰的定位边更贴合安装基准面，在紧凑安装空间里能省去额外的定位销配置，直接靠法兰侧边靠紧安装立板就能完成初定位，大幅缩减装配调试的辅助时间。从结构设计逻辑来看，主体采用贯通式筒身设计，内部预留了保持架与钢球的循环滚道空间，法兰端与筒身采用一体化刚性衔接，避免分体式装配带来的同轴度偏差，法兰上的四个安装孔做了沉台处理，内六角螺栓锁紧后螺栓头不会突出法兰端面，不会和周边运动部件产生运动干涉。

　　安装边界上，法兰端的方形轮廓适配常见的25mm内径光轴配套安装座尺寸，筒身长度匹配常规直线轴承的标准行程预留空间，安装时需要注意法兰端面与光轴轴线的垂直度控制，若安装偏斜会直接导致钢球滚道局部磨损加剧，大幅缩短部件使用寿命。实际使用场景中，这类部件不需要额外做复杂的密封结构设计，常规工况下配合端面防尘圈就能阻挡大部分加工碎屑、粉尘进入滚道，维持顺畅的滑动手感，在轻载高频往复的运动工况下，相比铜套类滑动导向件，滚动摩擦的阻力更小，低速运行时不会出现爬行现象，能稳定保证运动精度。建模过程中重点还原了滚道的曲率匹配关系、法兰安装孔的位置度公差、筒身内孔与法兰端面的垂直度基准，所有倒角、退刀槽的细节都按照实际加工工艺做了还原，能直接用于虚拟装配中的干涉检查、运动仿真验证，也能作为选型时的安装尺寸校核参考，帮助设计人员在方案阶段就确认安装空间是否匹配，避免后期加工装配时出现尺寸冲突。
