LMK8UU方法兰直线轴承三维结构设计

　　做自动化设备结构设计的工程师，对方法兰型直线轴承的选型和安装边界都不会陌生，这款LMK8UU规格的产品，是小负载线性往复运动场景里的常用导向部件。从结构上看，它采用单侧切边法兰的安装形式，法兰端面上预留了四个对称分布的安装通孔，安装时可以直接从法兰侧穿入螺栓固定在设备安装面板上，相比圆法兰型号，它的安装占用空间更紧凑，尤其适合安装面侧边有空间限制、需要贴近设备壁板布置的工位。

　　这类轴承的核心作用是为配套的8mm直径光轴提供低阻力的直线往复运动导向，内部保持架均匀排布的钢珠循环结构，能在运动过程中把滑动摩擦转化为滚动摩擦，大幅降低运动副的摩擦阻力，同时保证运动过程的同轴度精度，避免光轴运行中出现卡滞、偏磨的问题。在实际设备应用里，它常被用在小型滑台的导向端、3D打印设备的运动轴导向、小型检测设备的探针升降机构、包装机械的送料往复工位，还有一些电子组装设备的短行程推拉机构上，这些场景普遍负载不大，但对运动的平顺性、重复定位精度有一定要求，不需要承受过大的径向倾覆力矩。

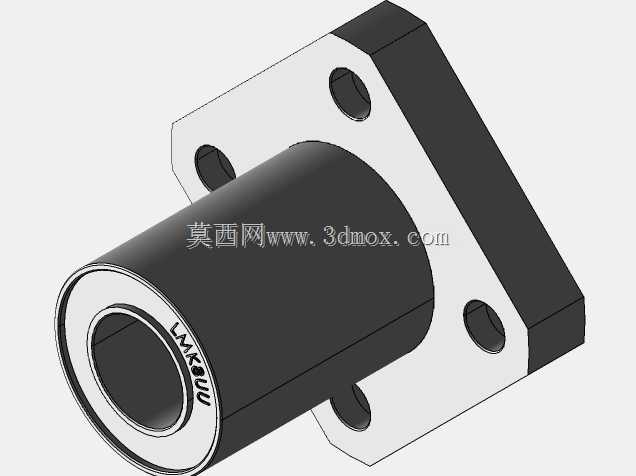

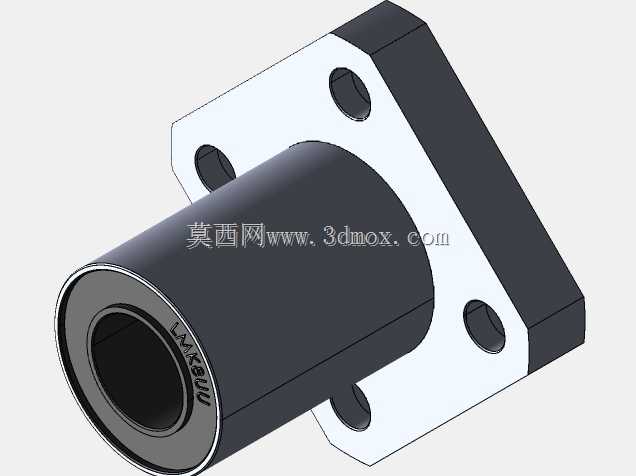

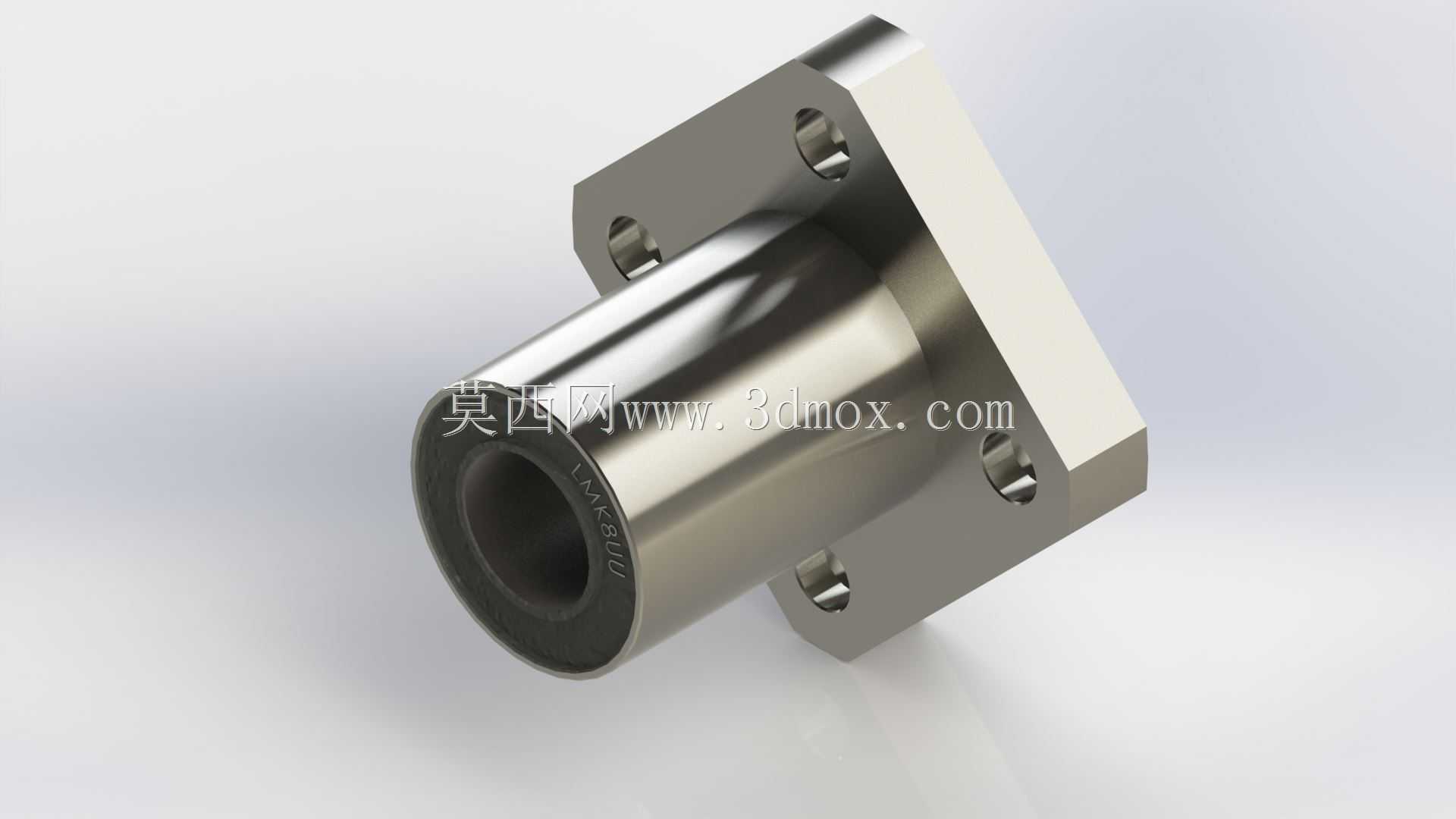

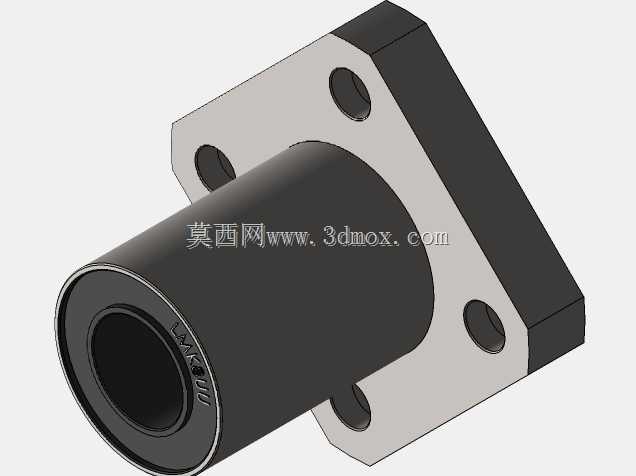

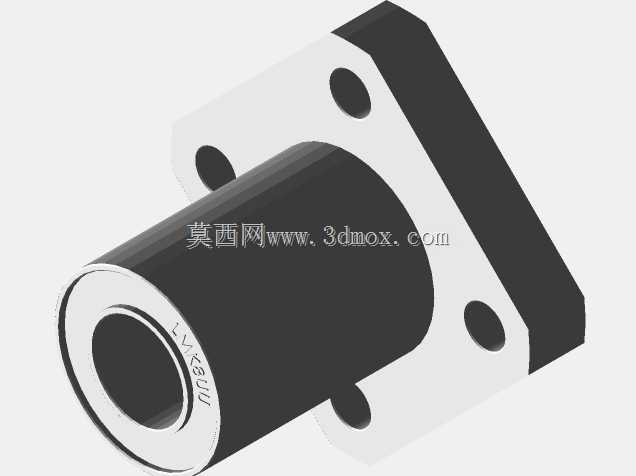

　　设计这个三维模型的时候，首先要严格卡准安装边界尺寸：法兰的外形边长、安装孔的中心距、通孔直径都要和行业通用互换尺寸保持一致，保证选型替换时不需要修改安装面板的孔位；轴承主体的外径、内孔公差要符合线性轴承的通用配合要求，内孔和光轴采用间隙配合，主体外径和安装座的孔采用过渡配合，避免装配后出现同轴度偏差。还要注意法兰和主体筒体的过渡位置做合理的圆角处理，避免应力集中，同时还原轴承端部的密封挡圈结构，这个结构在实际使用中可以阻挡外界的粉尘、碎屑进入轴承内部的钢珠滚道，延长部件的使用寿命。

　　建模过程中要把钢珠循环的滚道结构、保持架的限位结构都做准确还原，不能只做一个简单的筒体加法兰的外形，要让模型能直接用于设备的装配干涉检查，在设计阶段就能验证轴承安装后和周边的走线、其他运动部件有没有位置冲突，提前规避装配时才发现的空间干涉问题。另外要注意，这类直线轴承在安装时，法兰面必须和安装基准面完全贴合，不能出现倾斜，否则会导致光轴受力偏载，运行阻力变大，还会加速滚道和钢珠的磨损，缩短部件的更换周期，所以模型里法兰的安装基准面要做平整处理，和筒体轴线的垂直度公差要控制在合理范围内，和实际零件的加工精度要求匹配。
