方法兰型直线运动轴承结构设计

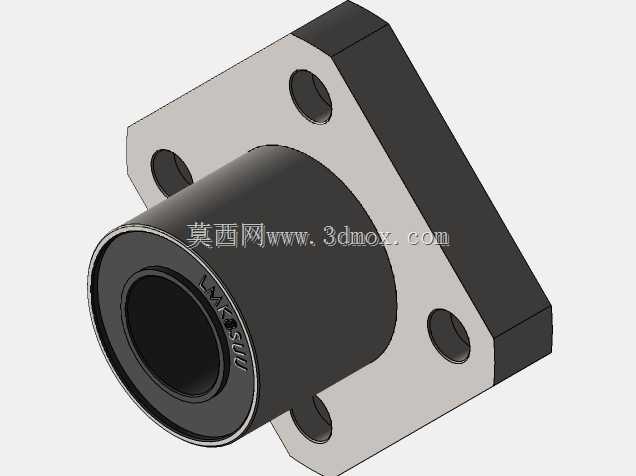

　　这款方法兰结构的直线运动轴承，是自动化传动系统里常用的导向支撑部件，日常在3C装配工位滑台、包装设备往复送料机构、小型检测设备位移模组上都能见到它的身影，核心作用是给做直线往复运动的光轴提供低摩擦的滑动支撑，限制光轴的径向窜动，保证运动轨迹的直线度精度。从结构设计来看，它采用一体化切边法兰安装结构，法兰端面上预留了四个对称分布的安装通孔，安装时不需要额外加工复杂的定位止口，直接通过螺栓就能把轴承本体固定在设备安装立板或者滑台基板上，相比圆法兰轴承，切边法兰的外轮廓占用安装空间更小，在设备边角、安装位局促的布局场景里适配性更强，不会出现法兰边缘和周边结构件干涉的问题。轴承主体的套筒部分和法兰端为刚性一体式结构，

　　避免了分体式装配带来的同轴度误差，套筒内壁的滚道结构经过适配设计，和标准8mm直径的线性光轴配合时，能保证钢球循环滚动的顺畅度，运行过程中不会出现卡滞、顿挫的情况，能有效降低运动过程中的摩擦阻力，减少驱动端的动力损耗。在安装边界上，这款轴承的法兰对角线尺寸、套筒外径、轴向总长度都适配常规小型模组的安装空间，安装孔的孔位间距符合行业通用的安装尺寸规范，选型替换时不需要重新调整安装板的孔位布局，能直接替换同规格的其他品牌同类型轴承，降低设备改造成本。设计过程中重点考虑了受力分布特性，法兰和套筒衔接的位置做了过渡圆角处理，避免应力集中导致的结构断裂，在承受额定径向载荷的时候，应力能均匀分散到法兰安装面和套筒本体上，

　　不会出现局部应力过大的问题。在实际设备运行中，这类轴承通常搭配光轴、驱动气缸或者伺服电机构成直线运动单元，承担工件推送、检测头位移、夹具换位这类需要精准直线运动的工位动作，它的导向精度直接影响整个工位的重复定位精度，所以建模过程中严格控制了内孔和法兰安装面的垂直度公差，保证安装后轴承内孔轴线和安装面的平行度符合使用要求，避免光轴运行时出现别劲、磨损加快的问题。另外，法兰端的安装孔做了沉台适配设计，螺栓锁紧后螺栓头不会突出法兰端面，不会和周边运动的部件产生刮擦，套筒的外圆尺寸也做了标准化适配，部分需要做轴承座嵌套安装的场景也能直接兼容，不需要额外修改套筒的配合尺寸。
