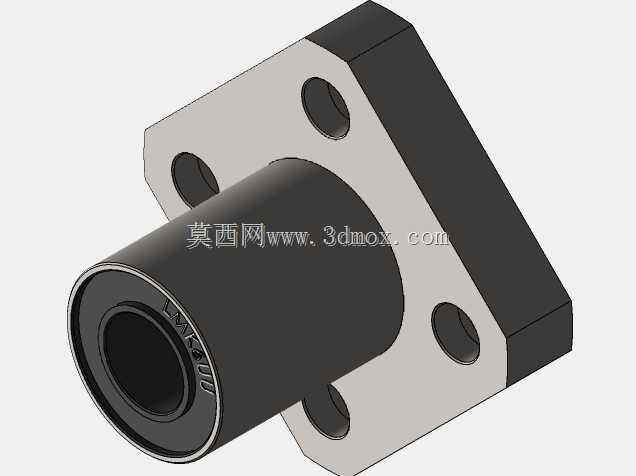

方法兰型LMK6UU直线运动轴承结构

　　这款方法兰式直线轴承主要面向轻载线性往复运动场景，在3C装配工位的滑台导向、小型检测设备的探针升降模组、桌面型点胶机的轴系移动结构中十分常见，相比圆法兰型部件，它的切边法兰结构能更好适配安装面有边界限制的紧凑空间，四个安装孔呈对称分布，在方形安装座上可以直接锁附，不需要额外加工定位止口来限制周向转动，装配时的容错空间更高。从功能特性来看，它的内置保持架可以均匀排布钢球循环路径，外套筒采用高碳铬轴承钢淬硬处理，内滚道粗糙度控制在Ra0.8以下，能保证钢球滚动时的顺畅度，运行时的摩擦系数仅为滑动导轨的五十分之一，低速往复运动时不会出现爬行现象，适配6mm直径的光轴使用，额定动载荷可以满足小型自动化模组的轻载传动需求，

　　日常维护时只需要定期通过端面的油槽注入润滑脂，就能保证长期运行的精度稳定性。设计过程中首先要匹配光轴的公差配合，内孔与光轴的间隙控制在0.01-0.02mm之间，既不会因为间隙过大导致运动卡滞，也不会因为过盈造成预压过大磨损加剧；法兰部分的厚度设计兼顾安装强度与整体长度控制，四个安装孔的中心距严格遵循行业通用安装尺寸，能直接替换同规格的其他品牌同型号产品，不需要修改安装板的孔位尺寸；套筒部分的外径与安装座的配合采用H7公差，压装时不会出现外套筒变形挤压钢球循环路径的问题。安装边界上，法兰的方形轮廓边长为20mm，套筒总长度29mm，安装孔为M4螺纹通孔，锁附时的扭矩控制在1.2N·m即可，避免扭矩过大造成法兰变形；

　　安装时要保证光轴与轴承内孔的同轴度，偏心量不能超过0.05mm，否则会造成钢球局部受力过载，大幅缩短使用寿命；如果是垂直安装的场景，需要额外考虑轴系的自重下落问题，可以搭配阻尼器或者配重结构使用，水平安装时两个支撑轴承的跨距建议不小于光轴直径的15倍，避免光轴挠曲影响运动精度。建模过程中还原了钢球的循环回路、保持架的定位槽、法兰端面的倒角细节，套筒外壁的型号刻印也做了等比例还原，能直接用于设备的装配干涉检查、运动仿真模拟，不需要二次修改结构细节。
