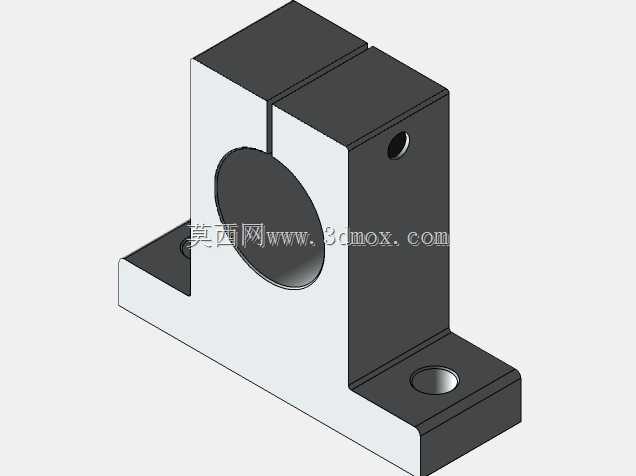

SK30型立式光轴导向轴支座结构

　　这款SK30型立式轴支座是直线传动系统里常用的光轴固定支撑元件，日常在自动化输送线、点胶设备、检测工装、小型模组滑台的搭建中都能见到它的身影，核心作用是为直径30mm的圆柱光轴提供刚性安装基准，避免光轴在负载运行过程中出现径向窜动、轴向偏移，保障直线运动副的运行精度。从结构设计来看，它采用L型一体式立式安装布局，底部带两个对称分布的沉头安装孔，可直接通过内六角螺栓固定在设备安装基板或者型材台面上，安装时不需要额外加工复杂的定位槽，只要基板上对应位置打好螺纹孔就能完成固定，安装边界清晰，底部两个安装孔的中心距适配常规30系列、40系列铝型材的安装孔位，能直接兼容市面主流的工业铝型材框架搭建需求。支座主体的夹持段采用开口式夹紧结构，

　　侧面预留锁紧螺孔，当光轴穿入主体的中心通孔后，拧紧锁紧螺钉就能让开口处产生弹性形变，抱紧穿入的光轴，这种设计相比传统的顶丝固定结构，对光轴表面的损伤更小，夹持力分布更均匀，不会出现顶丝点接触导致的光轴压痕，也能避免设备长期运行后光轴出现松动移位的问题。中心夹持孔的轴线与底部安装面保持严格的垂直公差，在建模过程中对安装面的平面度、夹持孔的圆柱度、孔与底面的垂直度都做了公差约束，能保证光轴安装后与安装基面的垂直精度，避免光轴倾斜导致配套的直线轴承运行卡滞、磨损加剧。整体结构没有多余的冗余设计，主体采用方块式加底座的造型，边角做了小倒角处理，既避免加工和装配过程中锐边划手，也不会额外增加零件的整体占用空间，

　　夹持段上方的分体开口宽度经过计算，既能保证锁紧时的形变量足够抱紧光轴，也不会因为开口过大导致支座整体刚性下降。在实际选型使用时，要注意该支座的安装高度，也就是底部安装面到夹持孔中心的高度尺寸，这个尺寸决定了光轴安装后的中心高，在搭建多轴平行传动结构时，同一轴系上的所有支座中心高必须保持一致，否则会导致光轴出现弯曲内应力，加快配套运动件的磨损。另外侧面的锁紧螺孔位置做了偏移设计，预留了足够的扳手操作空间，安装锁紧时不需要特殊工具，普通内六角扳手就能完成操作，在设备维护调整光轴位置时，只需要松开锁紧螺钉就能轴向移动光轴调整位置，调整到位后重新拧紧即可，不需要完全拆卸支座，维护操作十分便捷。

　　这类支座的材质一般选用45号钢或者铝合金做表面氧化处理，钢件版本适合负载较大、冲击较强的冲压设备上下料机构，铝合金版本适合轻量化的3D打印设备、桌面型自动化模组，能在保证支撑刚性的前提下降低设备整体重量。建模时对所有安装孔的沉头深度、通孔直径都做了参数化处理，可根据实际使用的螺栓规格快速调整参数，适配不同的安装场景需求，开口处的应力集中位置做了小圆角过渡，避免长期夹紧受力后出现开裂问题，整体结构的强度冗余能满足常规工业场景下的静载与动载支撑需求。
