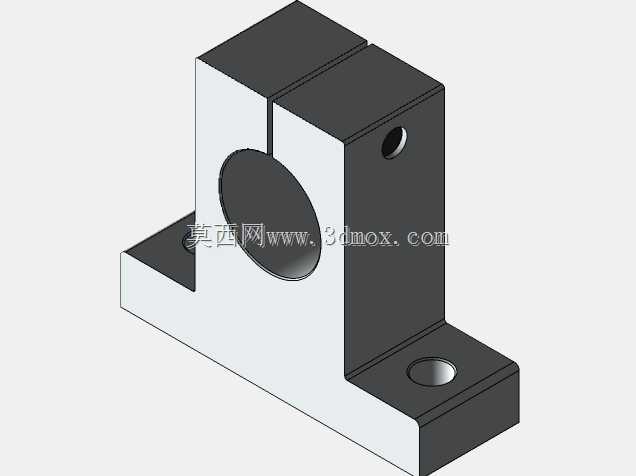

SK20型立式导向轴支撑固定支座结构

　　这款SK20规格的立式轴支座，是光轴传动系统里十分常见的支撑固定元件，日常在非标自动化流水线、点胶设备工位滑台、小型检测设备的导向机构里都能见到它的应用，核心作用是为直径20mm的圆柱导向光轴提供刚性支撑点位，约束光轴的径向位移，避免长跨度光轴在负载滑块往复运动时出现挠曲变形，保障直线运动的同轴精度。从结构设计来看，它采用L型一体式本体加侧开槽夹紧的结构形式，本体底部为带两个安装沉孔的水平安装法兰，竖直部分开设贯通的光轴安装孔，孔侧延伸出开缝夹紧臂，臂上预留锁紧螺纹孔，安装时先将光轴穿入贯通孔调整到目标轴向位置，再拧紧锁紧螺钉就能靠开缝处的弹性形变抱紧光轴，相比顶丝固定的方式，这种夹紧结构不会在光轴表面留下顶丝压痕，

　　对光轴的圆柱面损伤更小，同时抱紧接触面积更大，抗扭转、抗径向窜动的能力更强，能承受更大的侧向负载。设计阶段需要重点把控几个关键尺寸边界：底部安装法兰的沉孔位置要匹配常用的铝型材安装槽间距，沉孔深度要保证内六角螺栓安装后头部不高出法兰平面，避免安装后出现支座倾斜；竖直部分的光轴安装孔轴线要与底部安装面保持严格的垂直度公差，通常控制在0.02mm/100mm以内，否则多支座同轴安装时会出现光轴卡滞、滑块滑动阻力过大的问题；侧开槽的宽度要经过受力核算，既要保证锁紧螺钉拧紧时开槽处能产生足够的弹性形变抱紧光轴，又要避免开槽过宽导致夹紧臂刚性不足、长期受力出现开裂变形。实际选型安装时，要注意单根光轴的支撑支座数量根据光轴总长度确定，

　　长度超过500mm的光轴通常需要布置两个以上支撑点，相邻支座的安装面要保证共面，避免光轴安装后产生附加弯曲应力；如果是用于有往复冲击负载的工况，还可以在夹紧臂的锁紧位置增加防松垫圈，避免设备长期运行产生的振动导致锁紧螺钉松动，出现光轴移位的问题。这类支座的本体通常采用45号钢精加工后做发黑处理，兼顾刚性和防锈能力，也有铝合金材质的轻量化版本适用于对重量有要求的移动工位，但承载能力会比钢制版本低一个等级，选型时需要根据实际负载大小匹配对应材质的产品。建模过程中要注意还原开缝处的应力释放圆角，避免直角结构导致的应力集中，同时安装孔的倒角、沉孔的锪平尺寸都要符合机械加工的工艺要求，避免出现无法加工的不合理结构。
