SK10型立式导向轴支撑固定支座结构

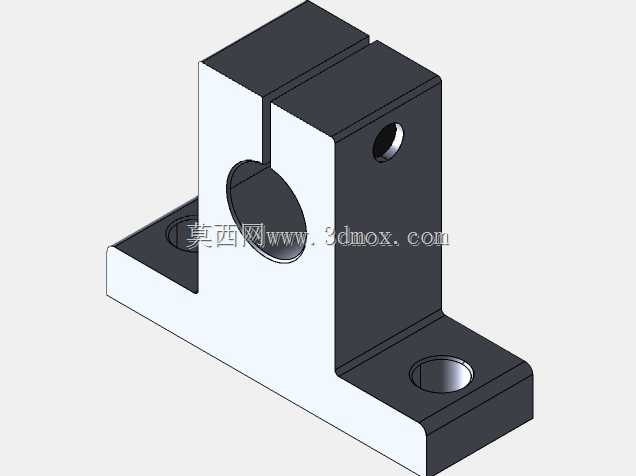

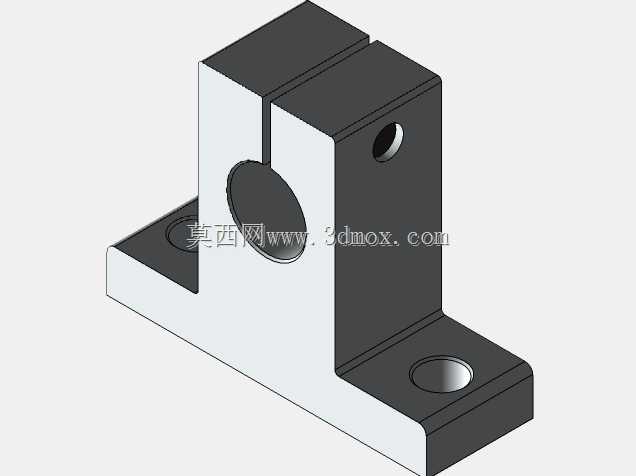

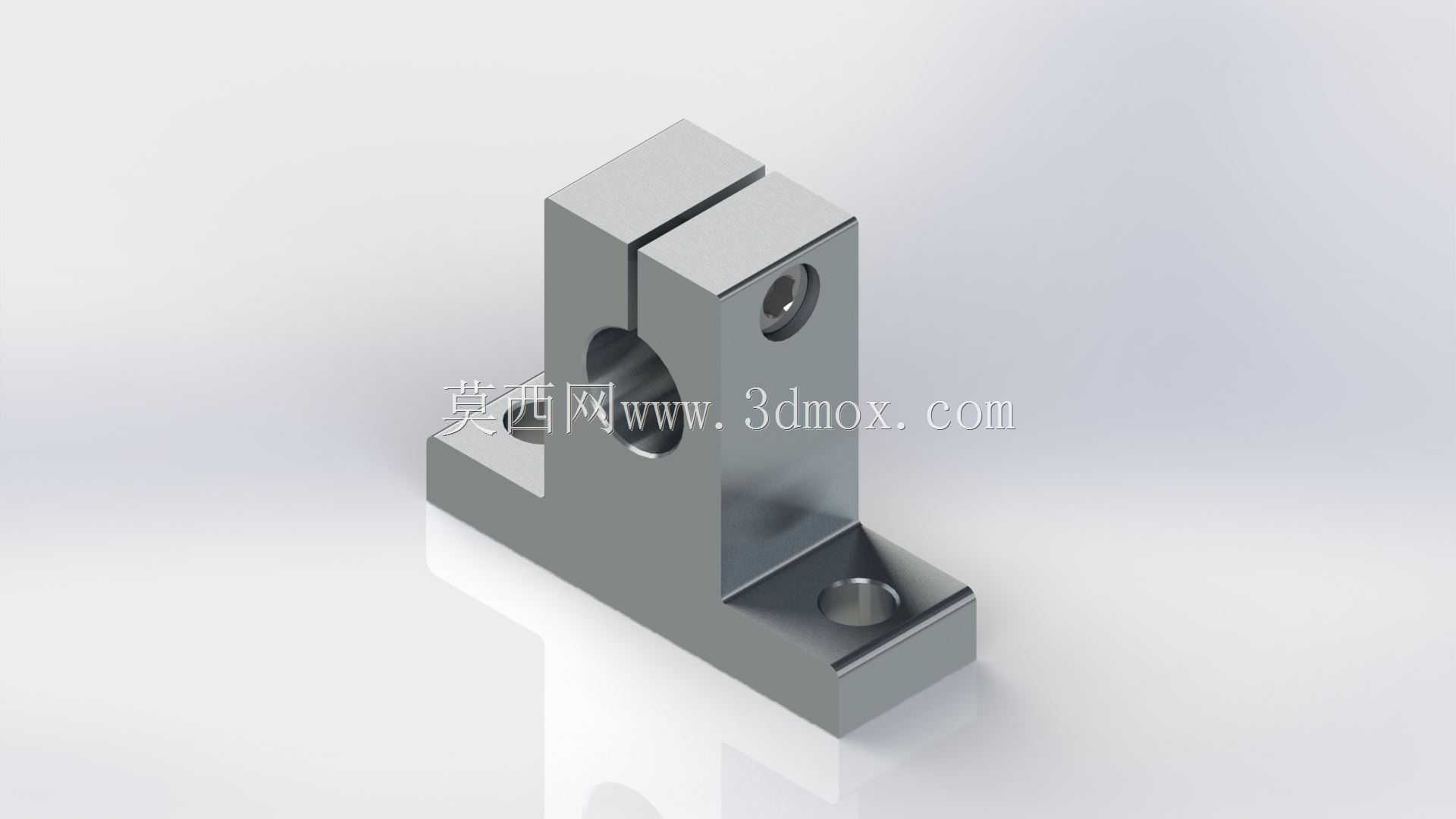

　　这款SK10型支座是自动化输送线、精密检测工装、小型模组滑台里常用的导向轴支撑部件，日常选型时经常会在光轴导向机构的端部或中间支撑位用到它，主要承担径向承载、固定光轴轴线位置、抵消轴运行过程中产生的径向挠度的作用，相比卧式支座，它的L型立式结构能直接贴装在设备安装基板的立面或台面上，不需要额外做转接支架，能大幅压缩机构的安装空间。从结构设计来看，它采用了开口夹紧式的锁紧结构，支座立臂上开有贯通的装夹孔，孔侧开有一条通槽，顶部设置锁紧螺纹孔，安装时先将导向轴穿入装夹孔调整到合适的轴向位置，再拧入锁紧螺钉压迫通槽收缩，就能抱紧光轴实现无间隙固定，这种设计相比顶丝固定的方式，不会在光轴表面产生顶丝压痕，夹紧力分布更均匀，

　　能承受更大的径向负载，也方便后期调整轴的伸出长度，适配不同的行程需求。底座部分采用了带沉头孔的法兰式安装结构，两个安装孔对称分布在底座两端，沉头设计可以让内六角螺栓安装后头部完全埋入支座平面，不会突出表面干涉其他运动部件，安装时可以先在基板上打对应的定位销孔做初定位，再拧入螺栓完成紧固，能保证支座安装后的位置精度，避免运行过程中出现偏移。设计这款支座的时候，首先要考虑装夹孔与底座安装面的垂直度公差，这个参数直接影响导向轴的安装直线度，如果垂直度超差，光轴穿入后会出现倾斜，直线轴承在轴上滑动时就会产生卡滞、磨损加快的问题，所以建模时装夹孔的轴线要和底座底面做垂直约束，公差控制在0.02mm以内。其次是开口槽的宽度设计，

　　槽宽太大会导致锁紧时夹紧力不足，光轴容易打滑，槽宽太小则螺钉锁紧时支座立臂的变形量不够，无法完全抱紧光轴，通常槽宽设置在1.5-2mm之间，同时要在槽的内端做止裂孔处理，避免锁紧时应力集中导致支座开裂。安装边界方面，这款支座适配直径10mm的标准导向轴，底座的安装孔中心距、整体高度、装夹孔中心到底座底面的高度都有统一的行业标准尺寸，选型时不需要额外改孔位，可以直接替换同规格的其他品牌支座，安装时要注意底座与安装面之间不能有切屑、毛刺等杂物，否则会导致支座安装倾斜，影响导向精度；锁紧螺钉的拧紧力矩要控制在合理范围，力矩过大会导致装夹孔变形失圆，反而会影响光轴的锁紧效果，甚至夹伤高精度光轴的表面镀层。在实际应用场景里，

　　这类支座经常成对使用，分别固定在导向轴的两端，中间搭配直线轴承、滑座实现直线往复运动，也可以在长导向轴的中间位置加装一个作为辅助支撑，降低长轴的挠度，提升机构的运行稳定性，在3C产品组装工装、小型点胶设备、物料分拣机构里都能看到这类支座的应用，它的金属材质通常采用铝合金做阳极氧化处理，重量轻、防锈性能好，也有钢制版本用于负载更大的冲压送料机构，能承受更强的冲击负载。
