SK12型立式导向轴夹紧固定支座结构

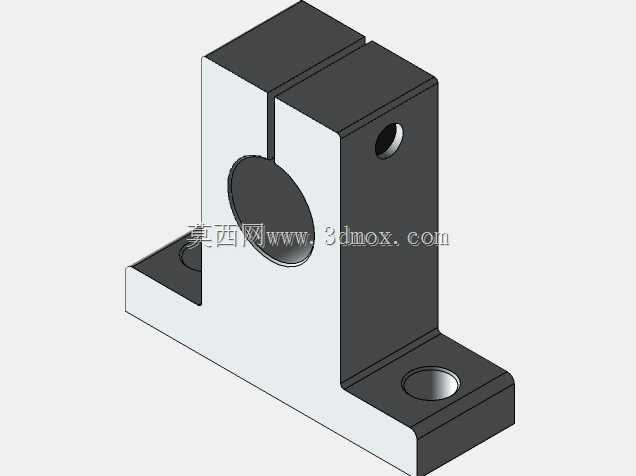

　　这款SK12型支座是光轴传动系统里常用的径向夹紧式支撑部件，日常在直线导轨副、导杆导向机构、流水线挡停机构、小型工装夹具的导向单元里都能见到它的身影，核心作用是为直径12mm的光轴提供刚性固定支撑，同时可通过侧面的锁紧螺钉调整轴的伸出长度与周向位置，相比顶丝固定的支座，它的开槽夹紧结构对光轴表面的损伤更小，夹持力分布更均匀，不会出现长期受载后顶丝松脱、轴位偏移的问题。从结构设计来看，它采用L型一体式立式安装布局，底部带两个对称的安装沉孔，可直接通过内六角螺栓固定在设备安装基板、铝型材框架或者工装台面上，安装时不需要额外加工定位台阶，沉孔设计可以让螺栓头完全埋入座体内部，不会突出安装面干涉周边运动部件。座体的夹持段开有通槽，

　　将夹持孔分成两个对称的抱紧臂，侧面设置的锁紧螺纹孔在拧入螺钉时，会让两个抱紧臂产生弹性形变，均匀抱紧穿入的光轴，这种设计既保证了足够的夹持刚性，又能在需要调整轴位时松开螺钉快速移位，不需要完全拆卸支座。在实际选型应用时，要注意它的安装边界尺寸：底部安装孔的中心距要和设备安装面的预留孔位匹配，座体总高度要预留出锁紧螺钉的操作空间，避免安装后螺钉被周边结构挡住无法拧紧；夹持孔的轴线要和配套光轴的运动方向保持垂直，否则会造成光轴卡滞、滑动阻力增大，长期运行还会加剧轴和导向套的磨损。它的座体边角都做了倒角处理，没有尖锐的加工毛刺，既避免安装时划伤操作人员，也能减少应力集中，提升长期受载下的结构强度。在小型自动化设备的导向机构里，

　　这类支座常和直线轴承配套使用，作为光轴的端部支撑或者中间支撑，相比法兰型支座，它的立式结构占用的横向安装空间更小，适合安装空间局促的紧凑型设备布局，比如小型点胶机的Z轴导向支撑、检测设备的探针升降导杆固定、工装夹具的定位导柱支撑等场景，都能稳定发挥固定作用。建模时要重点关注开槽位置的壁厚，既要保证抱紧时的弹性形变空间，又要避免壁厚过薄导致夹紧时出现塑性变形，失去夹持力；安装沉孔的深度要匹配常用内六角螺栓的头部高度，保证螺栓锁紧后不会突出底面影响安装平面度。
