SK50型立式光轴夹紧支撑座结构

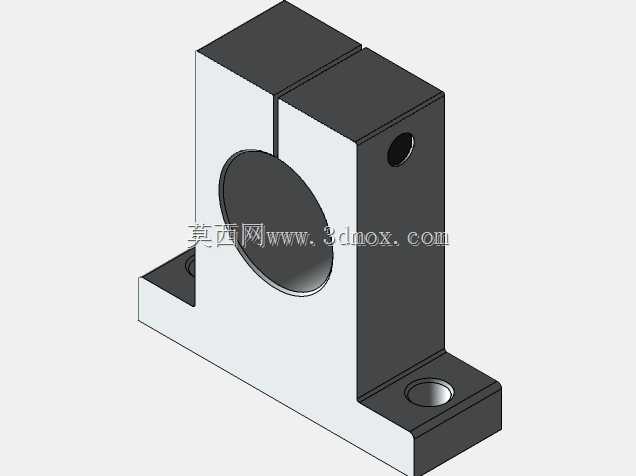

　　这款SK50规格的立式轴支撑夹紧件，是直线传动系统里常用的轴系固定部件，主要应用在各类自动化输送线、检测设备导向单元、小型工装夹具的光轴架设场景中，用来承托直径50mm的圆柱导向光轴，同时依靠侧边的锁紧结构实现轴件的夹紧固定，避免光轴在负载运行过程中出现轴向窜动或者径向偏移。从结构设计来看，整体采用L型立式安装布局，底部设置两个带沉孔的安装耳，安装耳的沉孔深度经过匹配计算，能够完全容纳内六角圆柱头螺钉的头部，保证安装完成后螺钉头不突出底座平面，不会和设备安装台面产生干涉；底座的安装孔间距按照常规传动模组的安装孔位标准设计，能够直接适配市面上多数标准铝型材框架、钢板安装台的预钻孔位，不需要额外进行二次打孔适配。

　　主体支撑部分采用分体式开槽设计，中间的圆形轴孔贯穿支撑立臂，开槽从轴孔顶部一直延伸到立臂顶端，将立臂分成两个对称的夹紧臂，其中一个夹紧臂上加工有螺纹锁紧孔，当锁紧螺钉拧入时，两个夹紧臂会产生弹性形变，抱紧中间穿过的光轴，这种夹紧方式不会在光轴表面产生硬压痕，同时可以根据实际安装需求灵活调整光轴的轴向位置，调整到位后再锁紧固定，相比顶丝固定的方式，夹紧接触面积更大，固定可靠性更高，能够承受更大的径向负载。立臂的高度经过力学优化，在保证足够支撑强度的前提下，尽可能压缩整体高度，减少设备的整体安装空间占用，轴孔的中心高度按照标准传动件的安装高度匹配，能够和同规格的直线轴承、滑块组件保持同一安装基准，减少轴系安装时的校准工作量。

　　轴孔的内表面加工粗糙度控制在合理范围，既能够保证和光轴表面充分接触，提升夹紧摩擦力，又不会因为加工精度过高带来不必要的加工成本提升。整个部件的边角都做了小倒角处理，去除加工产生的毛刺，避免安装过程中划伤操作人员，同时也能减少应力集中，提升部件的长期使用强度。在实际选型使用时，需要注意安装台面的平面度，避免底座安装时出现强制变形，导致轴孔圆度超差，影响光轴的夹紧效果和后续直线运动的顺畅度；锁紧螺钉的拧紧力矩需要控制在合理范围，既要保证足够的夹紧力防止光轴打滑，又要避免力矩过大导致夹紧臂出现塑性变形，失去夹紧能力。这类支撑座通常搭配镀铬硬轴使用，广泛应用在3C产品组装设备、包装机械的导向机构、小型非标检测设备的位移平台搭建中，相比一体式的固定支撑座，这种夹紧式结构的安装调试灵活性更高，尤其适合需要现场调整轴系位置的非标设备场景，能够大幅缩短设备的组装调试周期。
