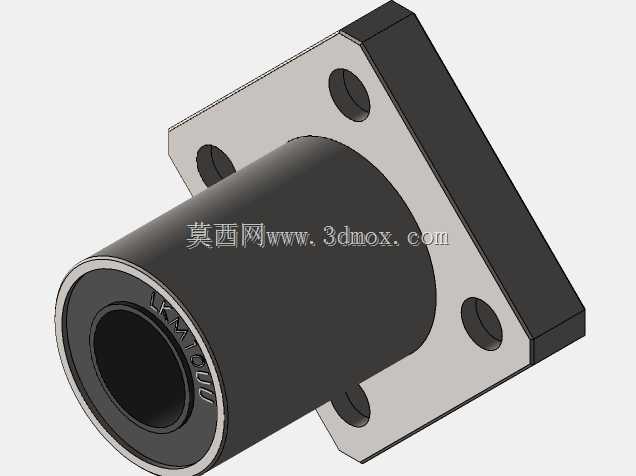

方法兰型直线运动轴承结构设计

　　这款方法兰结构的直线运动轴承，是自动化传动系统里极为常用的导向支撑部件，日常在3C装配工位滑台、包装机械送料模组、小型检测设备位移平台这类需要精准直线往复运动的场景中，都能见到它的应用。区别于圆法兰、对边切边法兰的同规格型号，这种方形法兰的安装孔位呈对角对称分布，在矩形安装面上的贴合度更好，安装时不需要额外调整法兰周向角度，四个安装孔对准基座螺纹孔即可完成固定，对于安装空间紧凑、安装面为规整矩形的模组来说，适配性更强。从功能特性上看，这类轴承的内圈与光轴配合时，依靠内置的保持架均匀排布滚动体，将轴类部件的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，同时保证运动过程的同轴度，避免轴件在往复运动中出现径向窜动，

　　支撑端的运动精度可以长期保持稳定，不会因为频繁往复动作出现快速磨损。做结构设计选型时，首先要确认适配光轴的公称直径，匹配对应内径规格的轴承，其次要核对法兰端的安装孔中心距、法兰本体的厚度、轴承主体的总长，这些尺寸直接决定了安装边界：法兰四个安装孔的位置不能和基座上的其他走线槽、固定螺丝位发生干涉，轴承主体伸入安装座的深度要预留足够空间，不能和座体内的其他传动部件出现磕碰。建模过程中要注意几个关键细节：轴承内孔的公差要按照基孔制配合要求设置，保证和光轴的间隙处于合理范围，既不能过紧导致运动卡滞，也不能过松出现晃动；法兰端的安装孔要做沉头设计，保证固定螺丝锁紧后螺丝头不会高出法兰表面，避免和运动滑台发生剐蹭；

　　轴承端部的密封槽结构也要还原，实际使用中密封件可以阻挡加工碎屑、粉尘进入轴承内部的滚动体区域，延长部件的使用寿命。在实际设备装配时，这类方法兰轴承通常成对使用，分别固定在滑台的两端支撑位，光轴穿过两个轴承的内孔，两端锁紧在设备机架上，滑台在驱动部件带动下沿着光轴做直线往复动作，轴承的支撑刚性直接影响滑台的运动平稳性，尤其是在高速往复运动的工况下，法兰和安装座的贴合面要保证足够的平面度，避免锁紧后轴承内孔出现形变，导致运动阻力增大甚至卡轴。设计时还要注意，轴承主体的外径和安装座的配合孔要采用过渡配合，压装时要均匀受力，不能直接敲击法兰端面，避免法兰和主体连接位置出现形变，影响安装精度。
