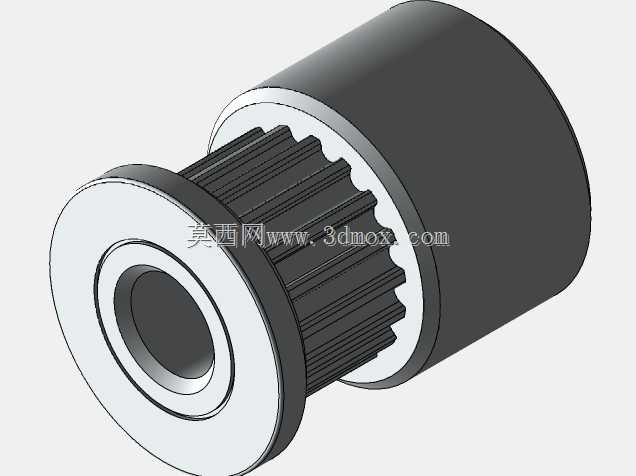

GT2型18齿内孔5mm适配6mm带宽同步带轮

　　这款同步带轮是精密传动场景里的常用基础零件，日常在桌面级3D打印机的XY轴传动结构、小型自动化送料机构、轻载检测设备的位移驱动单元里都能见到它的身影，核心作用是和GT2型同步带啮合，将电机输出的旋转运动转化为精准的直线位移，或是在平行轴之间传递无滑差的旋转动力，相比平皮带传动它的传动比更稳定，相比齿轮传动它的安装容错空间更大、运行噪音更低，不需要额外做润滑维护，很适合对传动精度有要求但负载不大的轻载传动场景。从结构设计来看，这款带轮采用了挡边一体化的结构设计，带轮本体两侧的凸缘挡边直接和轮体加工为一体，能避免同步带在高速往复运动过程中出现跑偏、脱带的问题，不需要额外加装挡圈来限制皮带位置，减少了装配时的零件数量，

　　也降低了装配累积误差。轮齿部分采用标准GT2齿形设计，齿距为2mm，齿廓曲线做了适配同步带齿形的优化，啮合时能让皮带齿面和轮齿均匀接触，减少应力集中带来的皮带磨损，长时间运行也不会出现跳齿的问题。内孔设计为5mm直径，刚好适配市面上常用的42系列步进电机、小型直流伺服电机的输出轴径，孔壁可根据使用需求加工顶丝孔，通过紧定螺钉直接和电机轴锁固，不需要额外加装联轴器，能进一步压缩传动结构的轴向安装空间。带轮的齿面宽度适配6mm宽度的GT2同步带，轮齿部分的有效宽度略大于皮带宽度，即使安装时存在轻微的轴向偏差，也能保证皮带和轮齿完全啮合，不会出现皮带边缘蹭到挡边的异常磨损问题。从安装边界来看，这款带轮的整体外径由18齿的齿形参数决定，

　　安装时需要预留出皮带包角对应的空间，带轮的轴向总长度包含两侧挡边的厚度，在设计安装位时要注意预留足够的轴向间隙，避免挡边和安装支架发生摩擦。在实际选型使用时，要注意这款带轮适配的是6mm宽的GT2同步带，不能和其他齿距的同步带混用，安装时要调整好两带轮的平行度，控制好皮带的预紧力，预紧力过大会加剧轮齿和皮带的磨损，还会增大电机的径向负载，预紧力过小则容易出现传动间隙，影响往复运动的定位精度。这类小规格同步带轮在做三维建模时，重点要还原齿形的准确轮廓、挡边的相对位置以及内孔的尺寸公差，尤其是齿形部分的建模精度直接影响后续装配时和同步带的啮合效果，如果齿形偏差过大，装配后会出现皮带卡滞、运行阻力大的问题，建模时还要注意顶丝孔的位置要避开轮齿的受力区域，避免顶丝锁紧后导致轮齿变形，影响传动平稳性。
