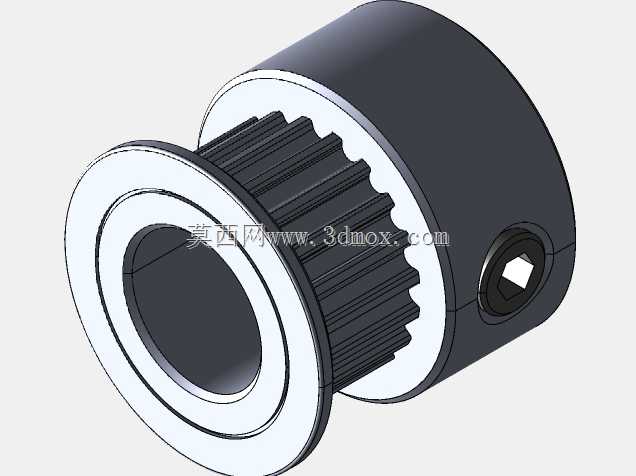

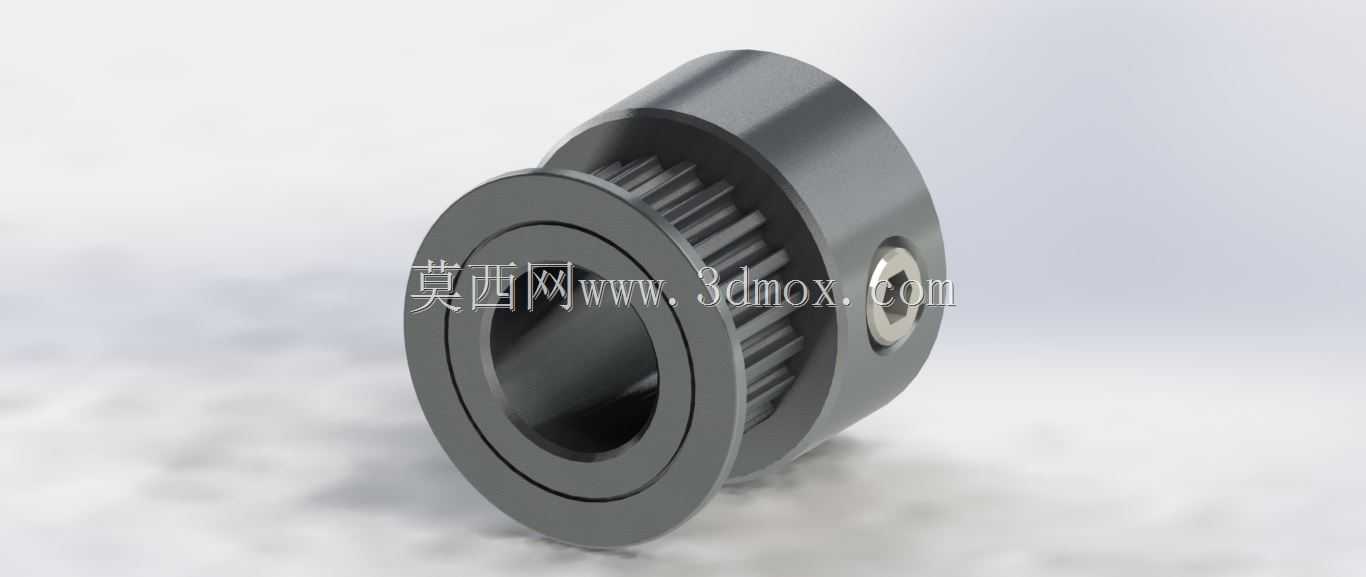

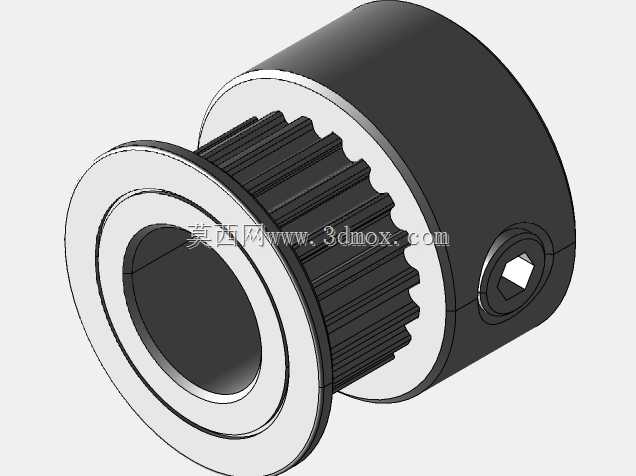

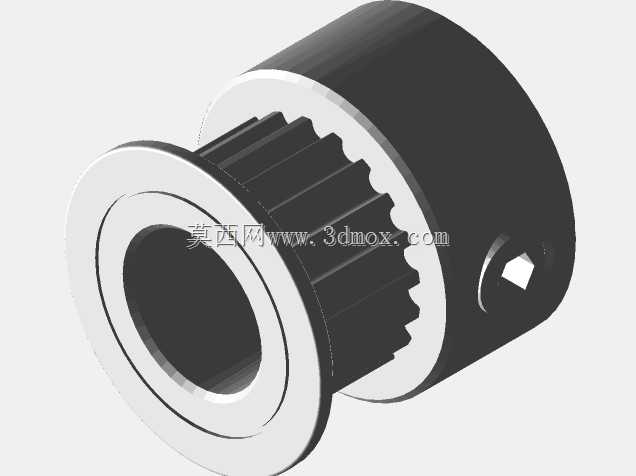

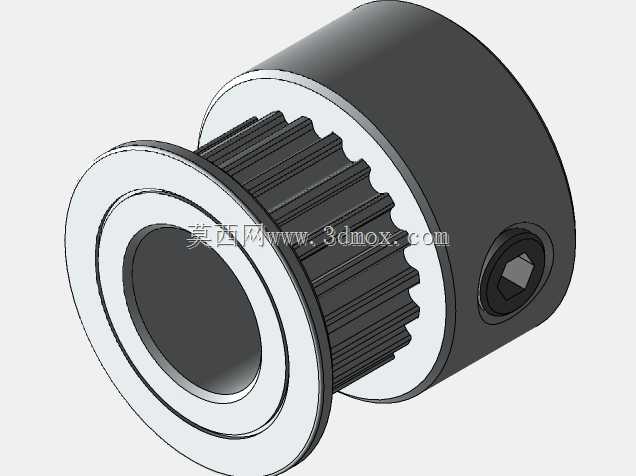

GT2型20齿8mm孔同步带轮传动构件

　　这款同步带轮是同步传动系统里的核心执行构件，日常在桌面级3D打印机的XYZ轴进给模组、小型自动化点胶设备的位移滑台、桌面型雕刻机的进给传动、小型传送带的驱动端都能见到它的应用场景，核心作用是通过和GT2规格同步带的齿形啮合，把伺服或者步进电机输出的旋转运动，无滑差地转化为直线运动或者定比旋转传动，相比平带传动不会出现打滑丢步的问题，相比齿轮传动又不需要严格的中心距公差，装配调整的容错空间更大。从结构设计来看，这款带轮采用20齿的齿形配置，适配6mm宽度的GT2同步带，内孔直径设置为8mm，刚好匹配市面主流42系列步进电机、20到40规格伺服电机的输出轴径，轮体侧面加工有顶丝孔，

　　安装时可以通过紧定螺钉直接锁死在电机输出轴的D型切边或者光轴上，不需要额外的联轴器或者胀紧结构，对于小型轻量化传动场景来说，能有效压缩传动端的轴向安装尺寸，减少整体机构的占用空间。齿形部分严格按照GT2带轮的齿廓参数设计，齿侧间隙控制在合理范围，既不会因为间隙过大导致传动反向间隙超标，也不会因为间隙过小出现皮带和轮齿卡滞、运行阻力陡增的问题，轮体的挡边结构做了加高处理，能避免皮带在高速往复运动过程中出现跑偏、脱齿的故障，哪怕是长行程滑台使用，也能保证皮带始终卡在轮齿的啮合区域内。实际选型使用的时候，需要注意安装边界：轮体的外径和齿顶圆尺寸要和安装位的周边结构留出至少1mm的安全间隙，避免轮体旋转时和周边的型材、安装板发生刮蹭，

　　内孔和电机轴的配合公差选用间隙配合即可，方便装配的时候快速套入，顶丝锁紧位置要对准电机轴的平面部位，防止长期正反转切换的时候出现轮体和轴的相对滑动，导致传动定位失准。另外这款带轮的轮毂长度做了优化，既保证了和电机轴的配合长度足够，锁紧后不会出现偏摆，也不会因为轮毂过长导致和电机端盖发生干涉，适配市面上绝大多数标准的小型传动安装场景，不管是做非标自动化的小模组改造，还是做桌面级数控设备的备件替换，都能直接匹配对应的安装尺寸，不需要二次加工修改结构。
