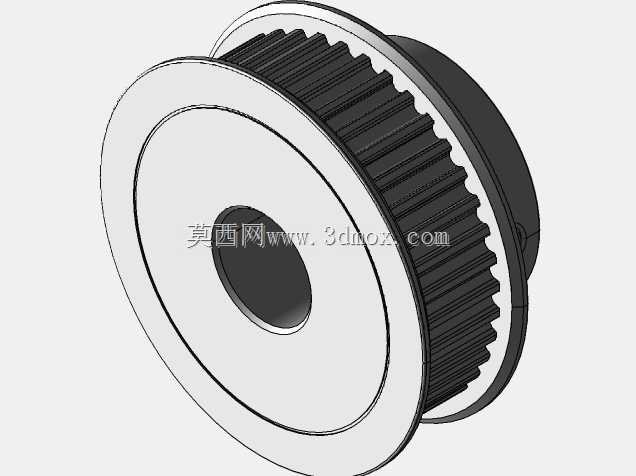

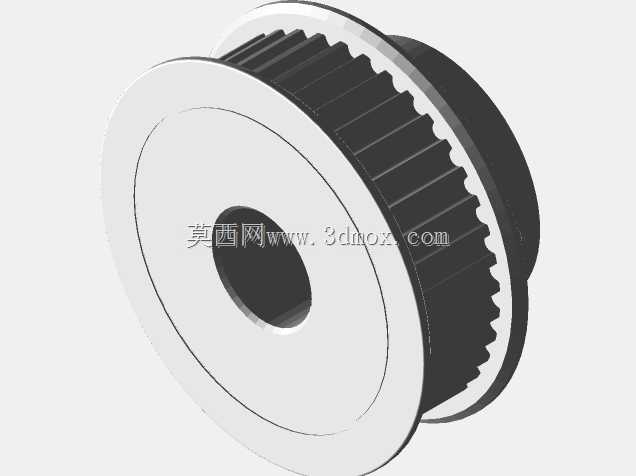

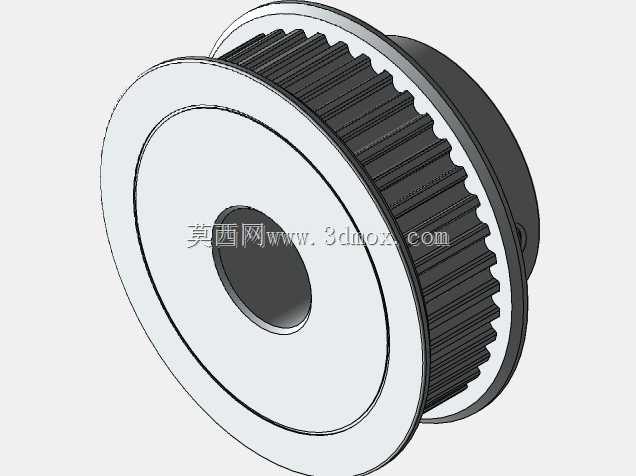

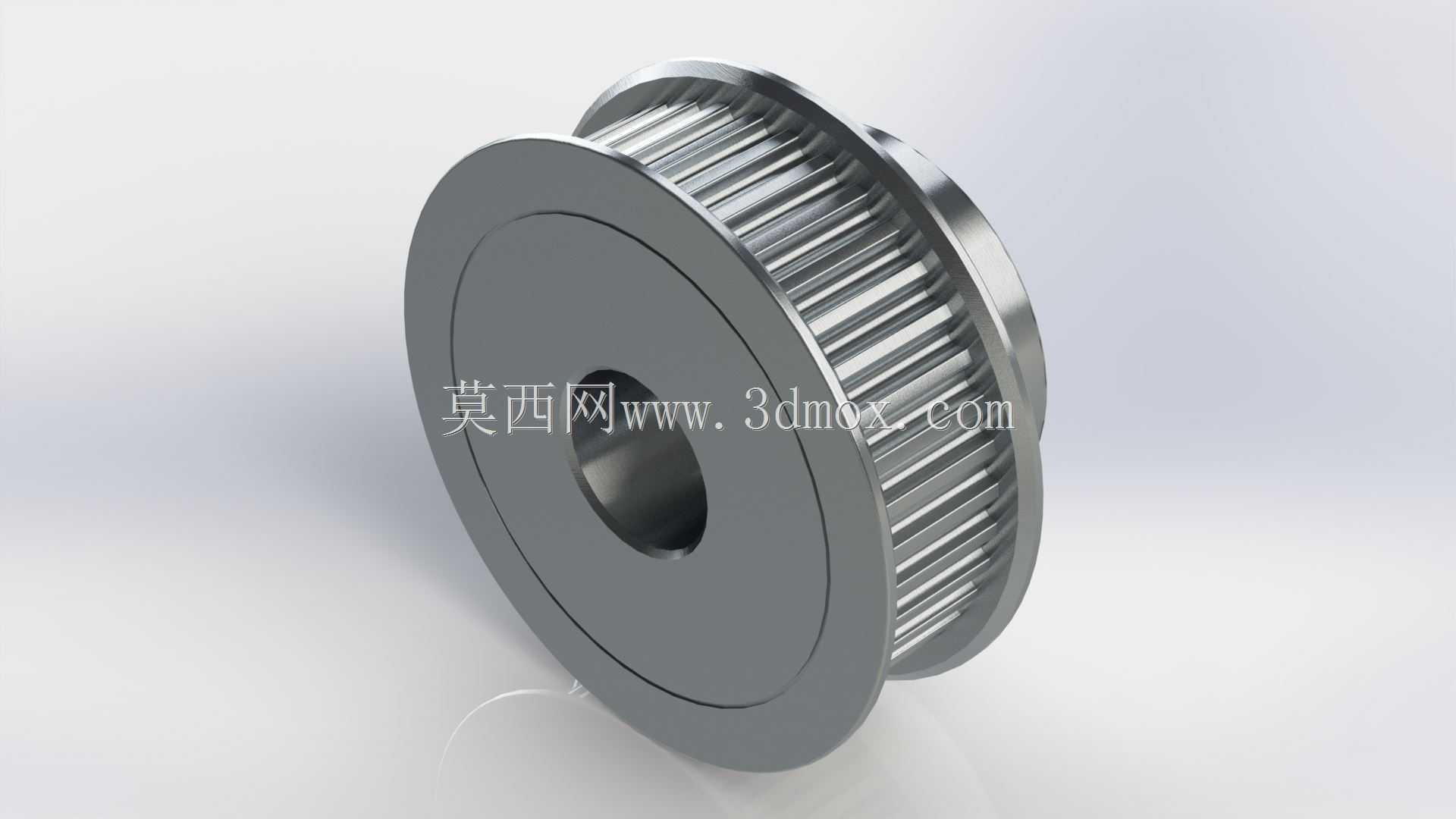

做小型自动化传动结构选型时,GT2系列同步带轮一直是轻载精密传动场景的常用选项,这款40齿规格的带轮,适配6mm宽度的同步带,内孔设计为8mm,适配市面上多数常规的小型输出轴径,不管是桌面级3D打印机的XY轴传动、小型皮带输送线的驱动端,还是桌面自动化点胶、锁螺丝设备的往复运动机构,都能匹配对应的安装需求。从结构设计来看,这款带轮采用了两侧挡边一体成型的结构,避免了高速运转时同步带跑偏脱齿的问题,轮齿的齿形严格遵循GT2带轮的齿廓标准,齿距控制在2mm的标准值,和配套同步带啮合时齿侧间隙控制在合理范围,既不会因为间隙过大出现传动回差,也不会因为啮合过紧导致运转阻力陡增、磨损加快。带轮的轮毂部分做了等厚设计,
安装端面的平面度公差控制在常规传动件的通用要求内,和轴肩贴合时不会出现偏斜,内孔的公差选用基孔制间隙配合的常规区间,装配时不需要额外修磨就能顺利套入对应直径的输出轴,同时可以搭配顶丝孔完成轴向锁紧,不需要额外设计复杂的轴端固定结构,能简化整体安装步骤。从安装边界来看,这款带轮的齿顶圆直径按照40齿GT2规格的标准值设计,整体外径不会超出小型设备的安装空间预留,挡边的外径比齿顶圆高出合理尺寸,即使同步带安装时存在小幅的轴向偏移,也能被挡边限位,不会出现脱带故障。在实际应用场景中,这类带轮多用于需要精准传动比的轻载场合,相比平皮带传动,同步带轮的啮合传动不会出现打滑,传动比恒定,能保证运动端的位置精度,相比齿轮传动,
同步带和带轮的啮合不需要润滑,运转噪音更低,维护成本也更小,适合洁净度要求稍高的桌面设备场景。设计这类带轮的三维模型时,需要重点关注齿形的放样准确性,挡边和轮体的过渡圆角要做合理处理,避免应力集中导致高速运转时出现结构开裂,同时内孔和顶丝孔的位置要保证同轴度,避免安装后带轮出现径向跳动,影响传动平稳性。
- 全部评论(0)
- 模板大小: 5.72 MB
- 售价:5金币
- 下载次数: 745
- 系统要求: STEP / IGES,STL,Rendering,SOLIDWORKS
- 软件分类: 通用机械零部件
