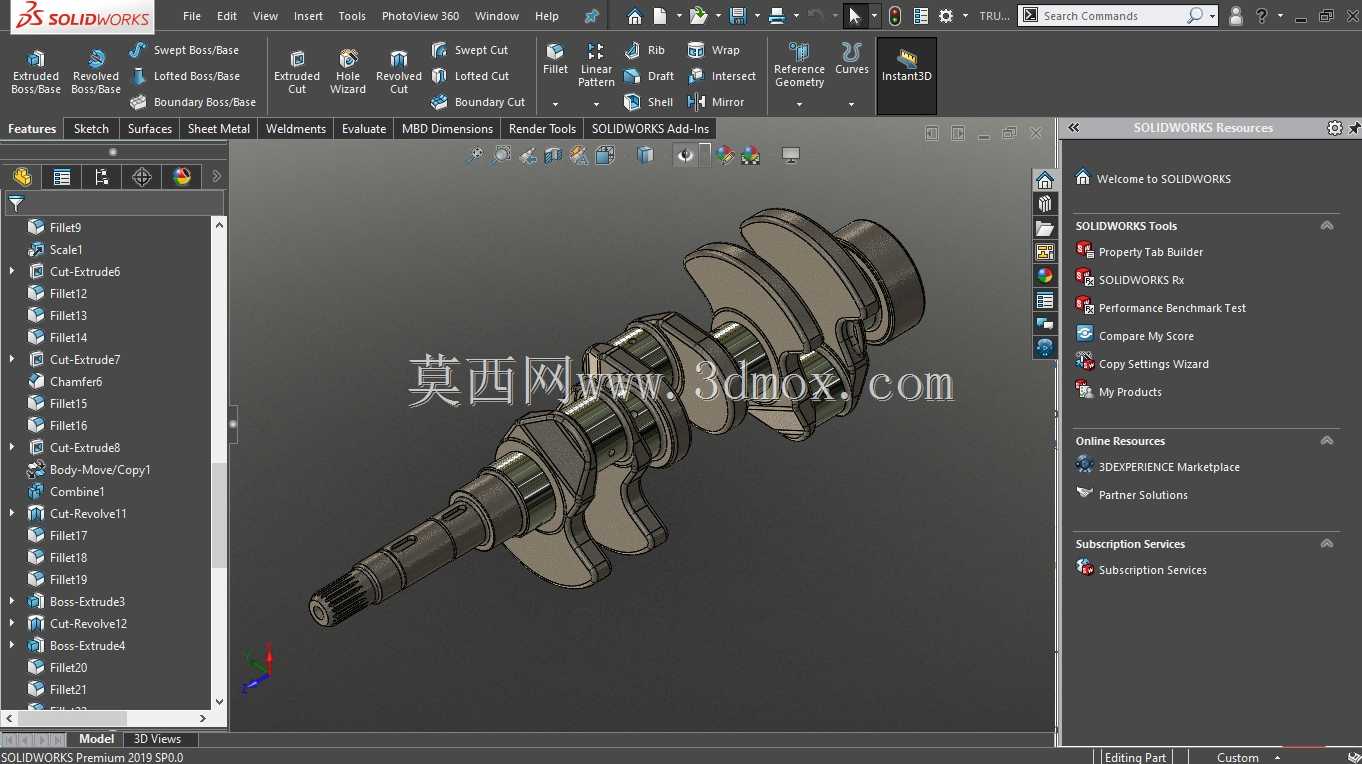

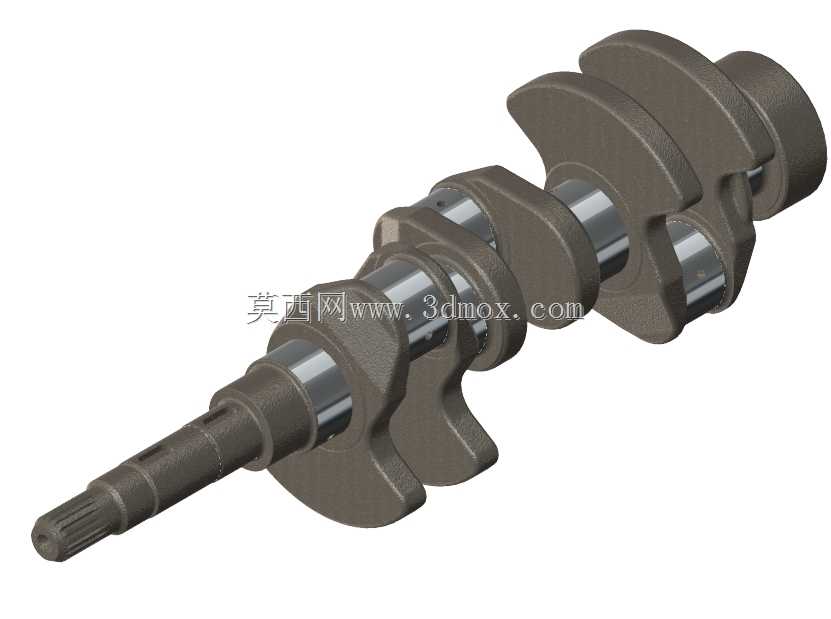

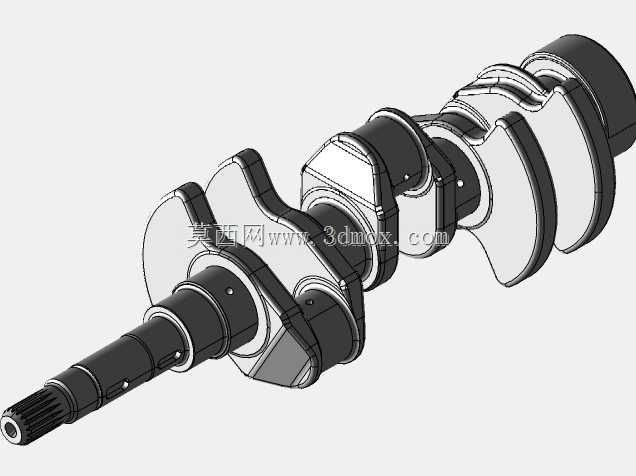

三缸发动机曲轴结构三维数模

　　这款三缸曲轴的建模完全贴合小排量内燃动力总成的实际装配需求，在做结构设计时首先要平衡三缸机型固有的一阶往复惯性力矩问题，因此曲拐的相位角严格按照120度间隔排布，每段曲柄臂的配重块轮廓都经过偏心质量配平核算，能在额定转速区间内将整机振动幅值控制在乘用车动力总成的允许阈值内。从实际应用场景来看，这类曲轴多用于1.0L-1.5L排量的三缸汽油机或小型柴油机，覆盖家用代步车、小型发电机组、微型农用机械等多个配套领域，是动力输出端的核心承载部件。建模过程中对各段轴颈的同轴度公差做了对应结构预留，主轴颈与连杆轴颈的表面硬化层区域在模型上做了明确的结构区分，方便后续做有限元分析时直接赋予不同的材料属性参数。曲轴前端的花键轴段是按照皮带轮、

　　正时齿轮的安装边界设计的，花键模数、齿形参数完全匹配通用小排量发动机的配套接口，不需要额外做结构修改就能直接适配现有成熟的正时系统、附件驱动系统布局。后端的法兰连接面预留了飞轮定位销孔、螺栓过孔的位置，安装端面的止口尺寸符合通用内燃机飞轮壳的装配公差要求，在做整机布置时可以直接调用该模型完成动力总成的装配干涉检查。设计时还考虑了曲轴内部润滑油道的走向，模型上预留了贯穿主轴颈与连杆轴颈的油道孔结构，油道的倾斜角度、孔径大小完全参照量产机型的润滑方案设计，能保证高转速工况下各摩擦副的润滑油供给充足。曲柄臂的过渡圆角位置做了应力释放的圆弧结构处理，避免应力集中导致的曲轴疲劳断裂问题，配重块的外轮廓做了减重凹坑设计，

　　在保证配平质量足够的前提下尽可能降低曲轴自身的转动惯量，提升发动机的油门响应速度。各轴颈的长度尺寸、直径参数都严格遵循内燃机设计的通用规范，轴向定位台阶的位置、宽度都对应曲轴止推片的安装尺寸，装配时不需要额外调整缸体的止推面位置就能完成轴向间隙的设定。
