内燃机分体式连杆结构三维建模

　　这款连杆的结构设计完全围绕内燃机动力传递的核心工况展开，作为连接活塞与曲轴的核心传动构件，其建模过程充分考虑了往复运动与旋转运动转换过程中的受力特性。从实际应用场景来看，这类连杆广泛适配小排量往复式内燃机，覆盖乘用车动力单元、小型通用发电机组、园林机械动力头等多个使用场景，工作过程中需要持续承受活塞往复运动带来的交变冲击载荷，同时将活塞的直线往复运动转化为曲轴的旋转扭矩输出。

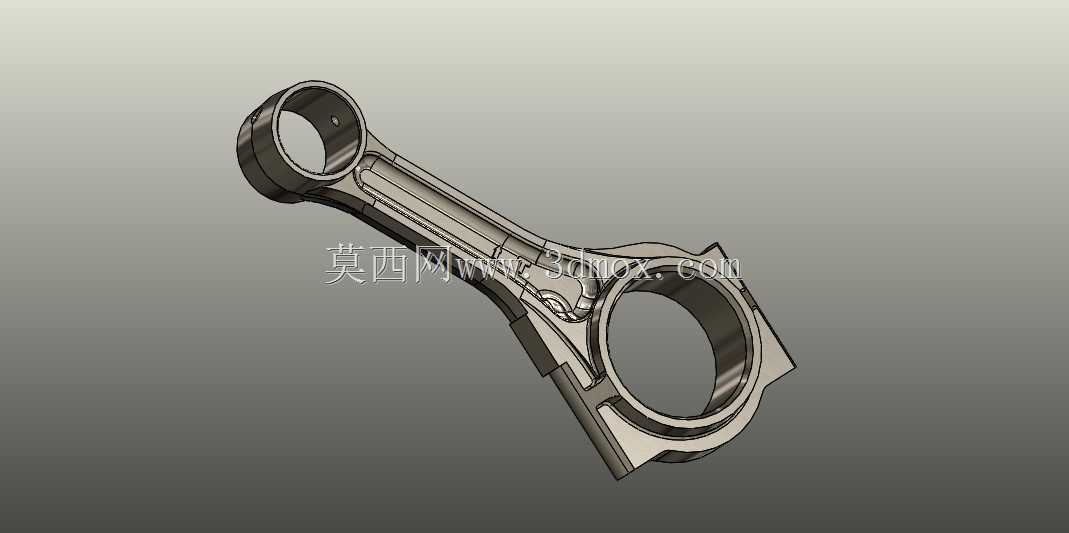

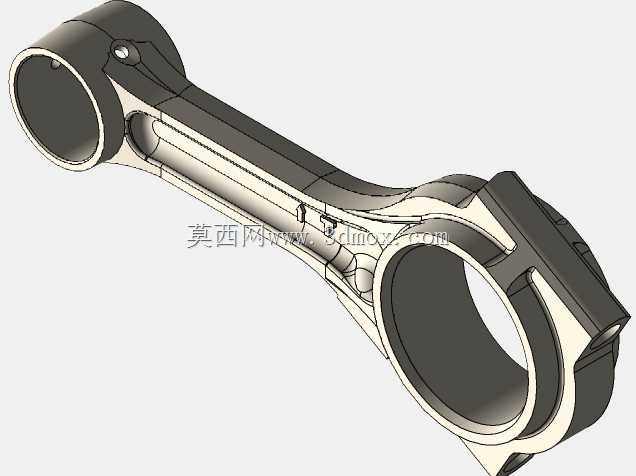

　　建模时首先明确了大小端的安装边界：大端采用分体式斜切口设计，配套轴瓦安装位的定位槽、螺栓连接凸台都做了精准的结构还原，安装时可直接匹配对应直径的曲轴曲柄销，剖分面的定位锯齿结构能够保证大端盖装配后的同轴度，避免高速运转过程中出现连接错位；小端为整体式铜套压装结构，内径尺寸匹配活塞销的通用安装公差，小端端面与活塞销座的间隙预留符合内燃机装配的常规设计要求，能够保证活塞销在工作过程中的微量浮动需求。杆身采用工字形截面设计，这一结构是在长期工程实践中优化而来，在保证整体抗弯、抗扭刚度的前提下尽可能降低了往复运动质量，减少内燃机高速运转时的惯性力冲击，杆身与大小端的过渡位置全部采用大圆角平滑过渡，从结构上避免应力集中导致的疲劳断裂风险，这也是连杆设计中规避失效的核心要点。
