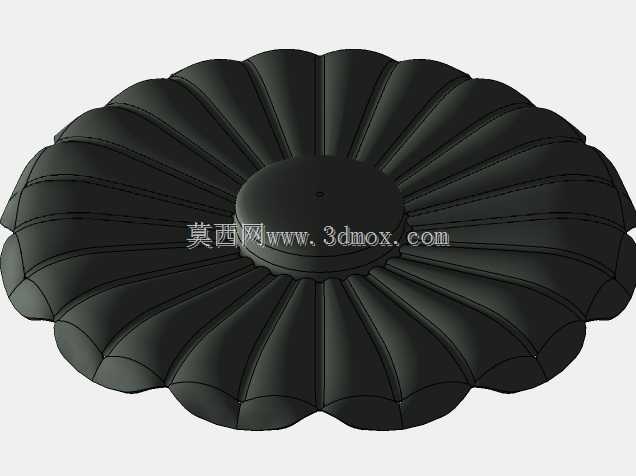

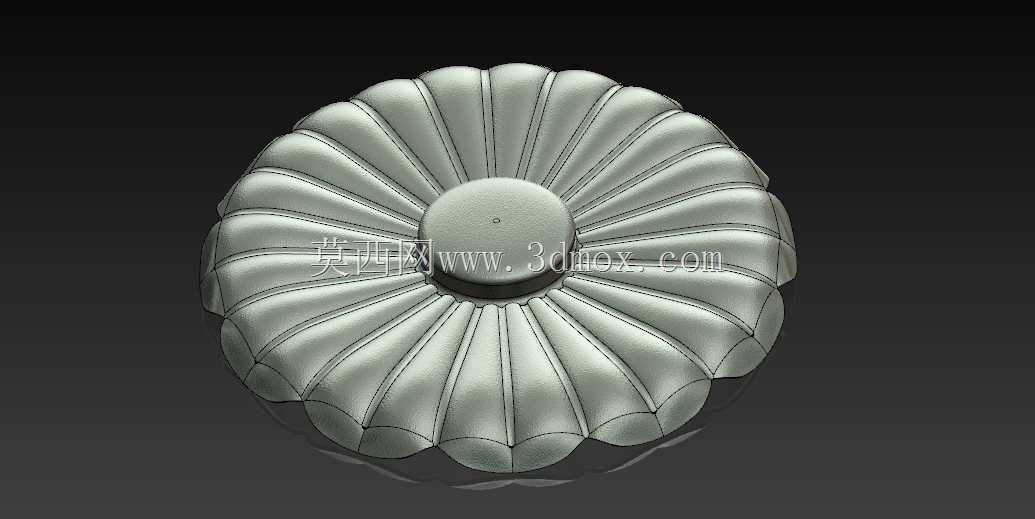

花瓣形曲面装饰端盖结构三维设计

　　这款花瓣形曲面端盖，最初是面向手持通讯设备的外观装饰防护需求开发的结构件，日常也可拓展用于小型桌面电子设备、便携数码终端的顶面封装场景，核心作用是覆盖设备内部的主板固定区域、天线排布区，同时通过差异化的曲面造型提升产品的外观辨识度，避免公模产品的同质化问题。从实际使用场景来看，这类端盖多安装在设备的外露顶面，日常会频繁接触用户手部、放置台面，因此设计时首先考虑了曲面的触感优化，所有花瓣棱边都做了连续的圆角过渡，没有尖锐的棱角，既避免握持时硌手，也能减少日常放置时的磕碰掉漆风险。结构设计上，中心的圆形凸台是核心的装配定位基准，凸台内侧预留了0.15mm的装配公差带，可以直接套在设备主体的中心定位柱上，周边的花瓣曲面下沿，

　　设计了一圈均匀分布的卡扣位，和设备中框的卡槽配合后，不需要额外打螺丝就能实现稳固连接，装配效率比螺丝固定方案提升近40%，也不会在外观面留下螺丝孔的瑕疵。花瓣造型的曲面并非单纯的装饰性设计，每一道花瓣的弧度都经过反复调整，相邻花瓣之间的凹槽深度控制在2.3mm，既保证造型的立体感，又不会因为凹槽过深积攒灰尘、增加清洁难度，同时曲面的拔模角度统一设置为1.5度，完全满足注塑生产的脱模要求，不会出现粘模、表面拉伤的生产缺陷。从安装边界来看，这款端盖的最大外轮廓直径控制在68mm，整体装配高度仅7.2mm，不会额外增加设备的整体厚度，适配多数6英寸级别的手持通讯终端的顶面安装尺寸，中心凸台的直径为18mm，

　　刚好可以覆盖常规通讯设备的顶部天线馈点位置，凸台的壁厚设置为1.2mm，既保证足够的结构强度，按压时不会出现塌陷变形，也不会因为壁厚过厚导致注塑时出现缩痕，影响外观面的平整性。建模过程中，所有曲面都做了G2连续处理，花瓣之间的过渡面没有明显的折痕，渲染后可以呈现出均匀的光影反射效果，不管是做亮面UV涂层还是磨砂晒纹处理，都能保证外观质感统一，同时曲面的壁厚均匀控制在1.0-1.3mm之间，避免注塑生产时出现壁厚不均导致的翘曲变形，量产时的尺寸良率可以稳定控制在97%以上。实际选型适配时，只需要确认设备中框的顶部安装位直径、定位柱尺寸和卡扣位的对应位置，就可以直接调整适配，不需要重新构建整体曲面，大幅缩短同类型外观件的开发周期。
