通讯设备配套鞍形连接防护壳体结构

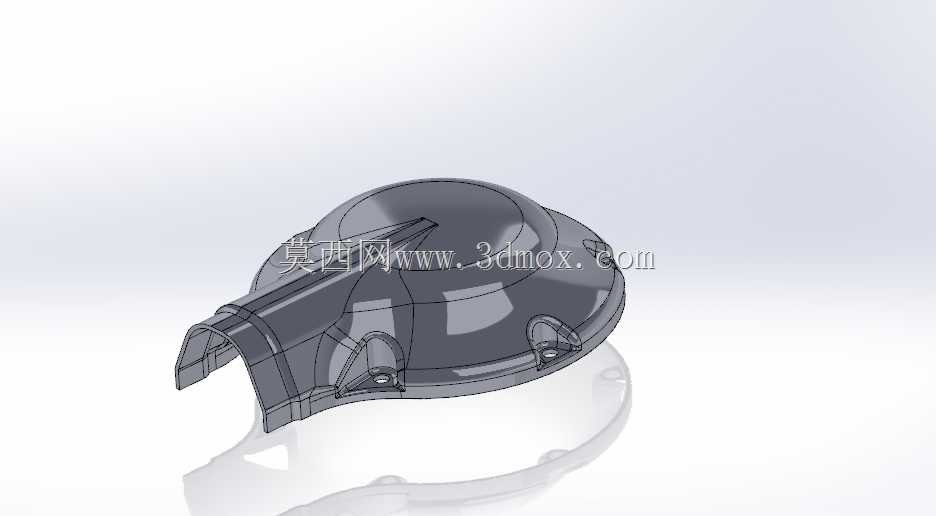

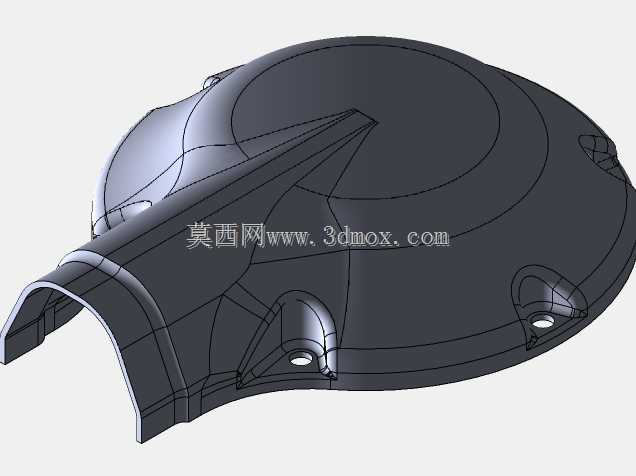

　　这类鞍形壳体结构多用于户外通讯基站的线缆转接节点、手持通讯终端的天线连接基座部位，核心作用是为内部穿设的信号传输线缆、射频连接组件提供物理防护，同时承担相邻通讯组件的对接定位功能，避免户外工况下的雨水侵入、粉尘堆积以及外力磕碰对内部精密连接部件造成损伤。从结构设计逻辑来看，整体采用流线型曲面过渡，没有突兀的直角棱边，一方面可以降低户外架设时的风阻系数，减少强风环境下的结构受力形变，另一方面曲面造型也能让雨水顺着壳体弧度自然滑落，避免接缝位置长期积水引发的密封失效。壳体侧面预留的三个带安装孔的凸耳，是整个部件的核心安装边界，凸耳位置做了局部加厚处理，安装孔内嵌金属衬套的设计预留位，能够避免螺丝锁附时塑料壳体产生应力开裂，

　　三个安装点的排布呈非对称三角布局，适配通讯塔架、设备舱壁上预设的安装点位，安装时不需要额外调整角度即可完成对位，能大幅降低现场施工的对位难度。壳体前端延伸出的筒状对接段，内径尺寸匹配常规通讯射频线缆的接头外径，内壁预留有密封圈安装槽，对接时可以和线缆接头的密封胶圈紧密贴合，达到IP67级的防护要求，筒段根部和主腔体的衔接位置做了圆弧过渡加强筋，能够抵消线缆拖拽时产生的侧向拉力，避免长期受力后衔接位置出现断裂。主腔体的内部空间做了分层避让设计，上层预留射频组件的安装位，下层留出线缆弯折的缓冲空间，避免线缆弯折半径过小导致的信号传输损耗，腔体边缘的止口结构做了0.3mm的错位公差设计，和上盖装配时能够自然形成密封压紧面，

　　不需要额外涂覆密封胶即可满足防护要求。整个壳体的壁厚采用渐变设计，安装凸耳、对接筒段等受力位置壁厚为2.5mm，主腔体非受力位置壁厚为1.8mm，在保证结构强度的前提下尽可能控制整体重量，降低安装时的承载负荷，外表面的哑光蚀纹设计预留位，能够减少户外阳光直射产生的反光，避免对周边区域造成光干扰，同时也能提升壳体表面的耐刮擦性能，减少施工、运维过程中表面划伤对防护性能的影响。
