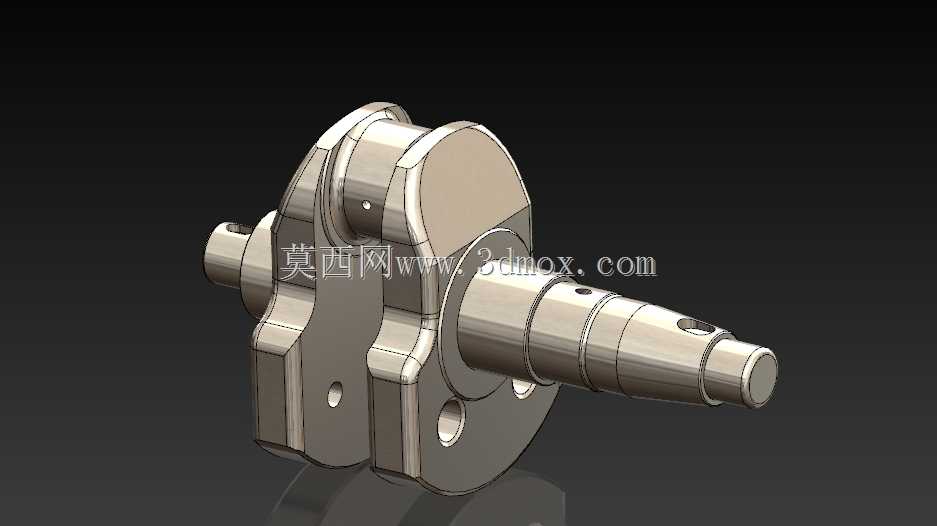

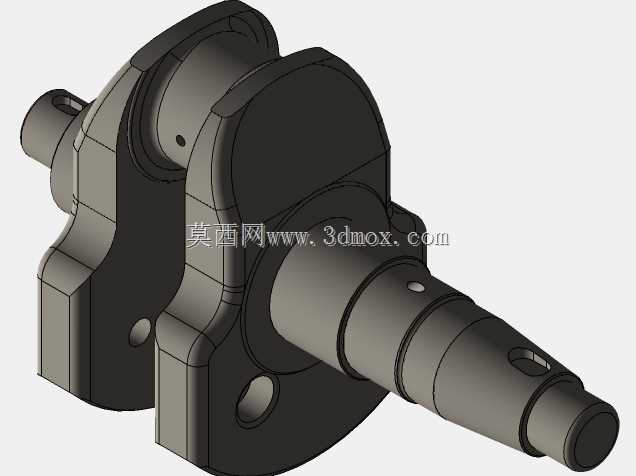

单拐式内燃机曲轴结构三维数模

　　这款单拐曲轴的结构设计完全围绕小排量单缸内燃机的动力输出需求展开，建模过程中优先考虑了实际装机时的装配边界与动平衡余量，没有做多余的装饰性结构，所有曲面与倒角都对应实际加工工序的工艺要求。从应用场景来看，这类曲轴主要适配小型通用汽油机、单缸柴油机，常见于小型发电机组、田园管理机械、摩托类动力单元的核心传动位置，负责把活塞往复直线运动通过连杆转化为旋转扭矩向外输出，是动力总成里承受交变冲击载荷最核心的零件。

　　设计思路上，首先确定了主轴颈与连杆轴颈的偏心距，这个参数直接决定发动机的活塞行程，建模时严格保证两轴颈的平行度公差，轴颈表面的圆角过渡做了加厚处理，对应实际零件的高频淬火强化区域，避免应力集中导致的轴颈断裂。曲轴两端的轴段做了阶梯式设计，一端预留了轴承安装位、油封配合面，另一端加工有键槽与螺纹孔，用来安装飞轮、启动爪或者动力输出带轮，安装时需要保证轴向定位台阶的端面跳动在允许范围内，否则会出现运转抖动、油封漏油的问题。平衡块的外形是根据偏心质量的配平需求设计的，扇形轮廓刚好在运转时不会碰撞曲轴箱内壁，建模时预留了0.8mm的安全间隙，避免装机后出现运动干涉。

　　从功能特性来看，整个曲轴的油道孔做了贯通设计，对应实际零件的压力润滑油路，工作时机油泵泵出的压力油通过主轴颈油道进入连杆轴颈间隙，形成油膜承载连杆传递的爆发压力，建模时油道孔的倒角做了圆滑处理，避免实际加工时出现毛刺影响润滑油流动。所有轴颈的表面粗糙度要求都对应磨削加工工序，非加工面的拔模斜度符合铸造工艺要求，不需要额外做结构修改就能直接对接铸造模具开模。安装边界方面，主轴颈的配合尺寸适配标准深沟球轴承或者滑动轴瓦，轴向定位尺寸与常见的单缸机体曲轴箱安装位完全匹配，不需要额外修改机体结构就能完成装配，两端伸出轴的长度也预留了皮带轮、磁电机转子的安装空间，不会出现装配时零件顶死的问题。

　　建模过程中对所有受力较大的位置做了圆角过渡，比如平衡块与轴颈的连接位置、台阶轴的变径位置，没有出现直角锐边，对应实际零件的应力分散设计，能有效降低交变载荷下的疲劳断裂风险。整个模型的结构完全还原实际量产零件的结构特征，没有简化关键的配合特征，不管是做结构教学、装配模拟还是工装设计参考，都能直接对应实际零件的尺寸关系，不会出现模型与实物脱节的问题。
