多叶片轴流散热风轮结构设计

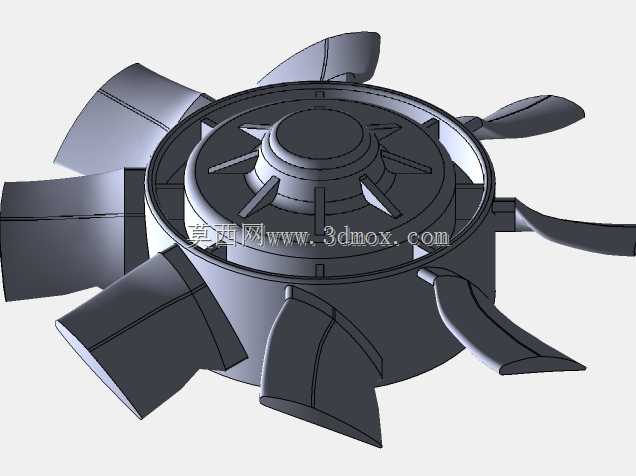

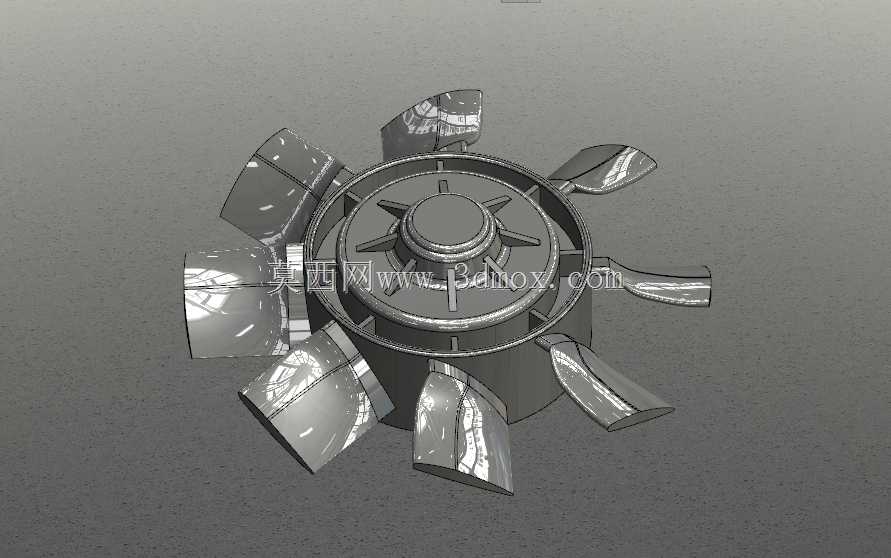

　　这类多叶片轴流风轮，常应用在工业电控柜散热、小型风冷机组通风、商用设备排风等场景中，核心作用是通过定向旋转推动空气形成稳定轴向气流，带走设备运行产生的积热，避免核心元器件因温度超限出现性能衰减或寿命折损。从结构设计逻辑来看，风轮采用中心轮毂加周向均布弯掠叶片的布局，轮毂部分做了环形加强筋与中心定位轴台的集成设计，既可以保证与驱动电机输出轴的同轴装配精度，也能在高转速工况下降低整体结构的径向跳动量，减少运行过程中的动不平衡振动。叶片采用大扭角弯掠构型，叶根位置做了加厚过渡处理，和轮毂衔接处做了圆弧倒角过渡，避免应力集中在长期交变载荷下出现叶片根部断裂的问题；叶片型线沿径向做了渐变扭角设计，从叶根到叶顶的安装角逐步调整，

　　能够匹配不同半径位置的线速度差异，让整个叶片扫风区域的气流推动效率更均匀，减少叶顶位置的气流涡流损失，降低运行风噪。在安装边界上，风轮的中心轴孔适配常规小型驱动电机的输出轴径，轮毂端面预留了轴向定位的止口结构，安装时可以直接卡入电机端盖的定位台阶，不需要额外做复杂的同轴度调校；整体外径尺寸适配常规小尺寸通风道的安装空间，叶片外缘和风道内壁预留了合理的安全间隙，既不会因为间隙过大产生气流回流损失，也不会因为加工装配公差导致叶片刮蹭风道内壁。这类风轮的叶片表面做了光滑曲面过渡，没有突兀的棱角结构，一方面可以降低气流沿叶片表面流动的摩擦阻力，另一方面也能减少积尘附着，在多尘的工业环境下长期运行也不容易因为积灰破坏动平衡。设计过程中需要重点校核叶片的固有频率，避开常用转速区间的共振点，同时兼顾不同转速下的风量风压参数匹配，保证在额定转速下能够输出满足散热需求的通风量，同时把运行噪声控制在设备允许的范围内。
