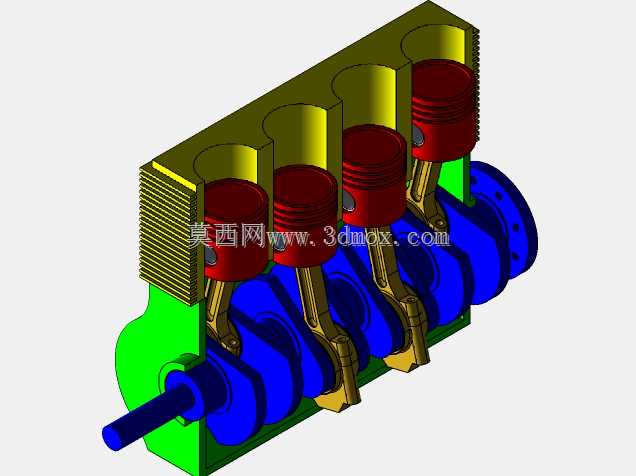

直列四缸内燃发动机曲柄连杆机构结构

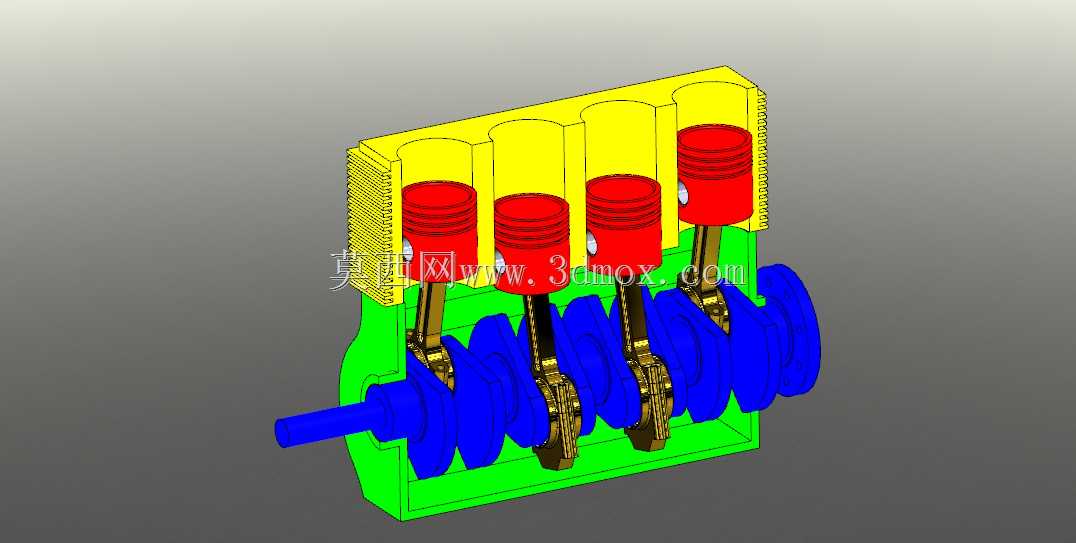

　　这套直列四缸动力单元结构，核心围绕往复式内燃机的核心做功传递逻辑搭建，可直接用于小排量乘用车、通用小型动力机组的原理验证、结构教学与初始方案选型参考。从实际应用场景来看，该结构覆盖了民用代步车辆、小型工程辅助动力、固定式发电机组等多个对紧凑性、运转平顺性有要求的领域，直列四缸的布局本身就兼顾了制造成本与动平衡表现，是当前中小排量动力领域应用最广泛的构型之一。

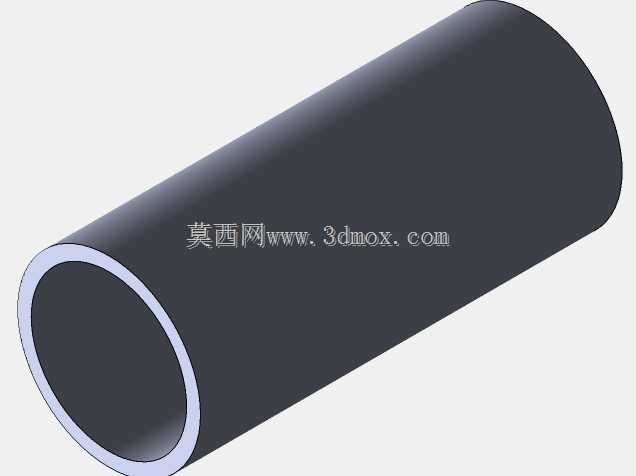

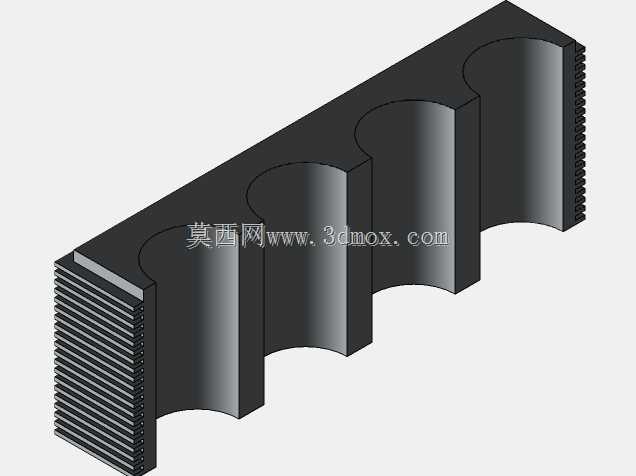

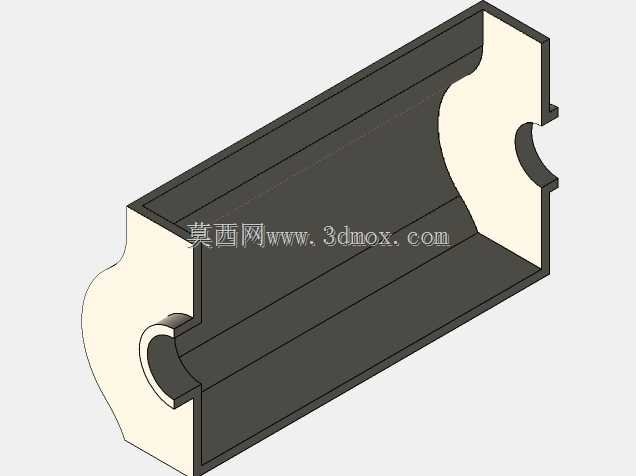

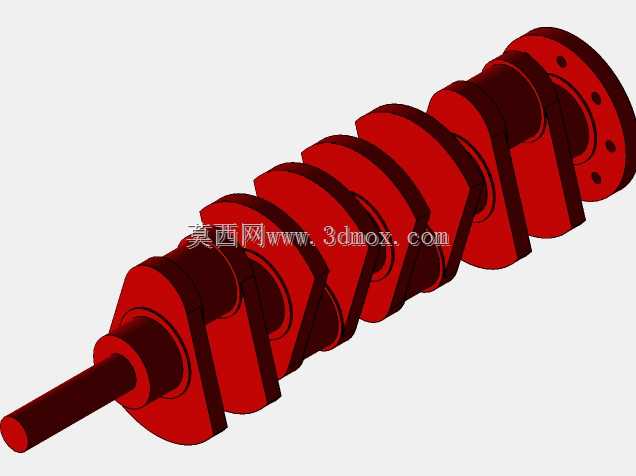

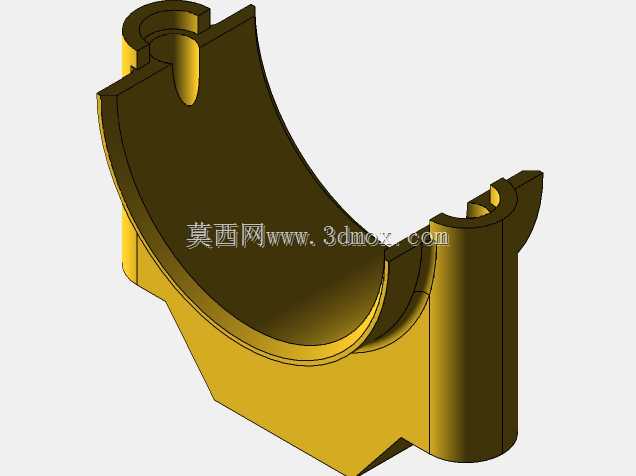

　　设计过程中优先考虑了曲柄连杆机构的运动干涉校验：四个活塞的销孔中心与对应曲柄销的回转中心同轴度公差预留了0.02mm的装配调整量，曲轴的四个曲柄销按照1-3-4-2的做功间隔角错开180度布置，能够保证相邻气缸做功行程的冲击力均匀分散到曲轴主轴颈上，避免运转过程中出现过大的二阶往复惯性力。气缸体采用分体式下曲轴箱结构，侧壁预留了散热鳍片的安装位，既可以适配风冷机型的散热需求，也可以在侧壁加工水套结构适配水冷机型，不需要对核心曲柄连杆结构做大幅修改就能覆盖不同冷却形式的动力需求。

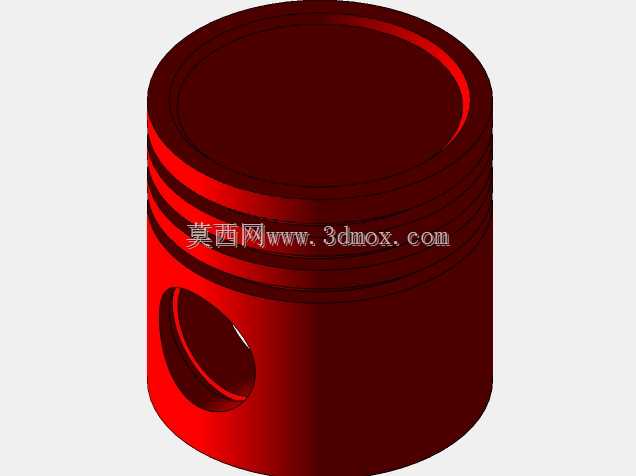

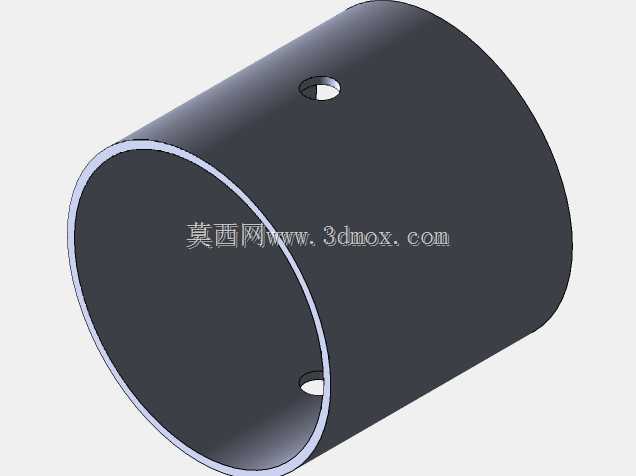

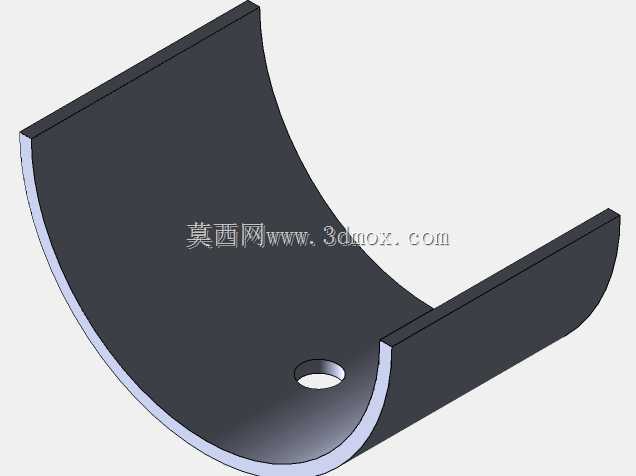

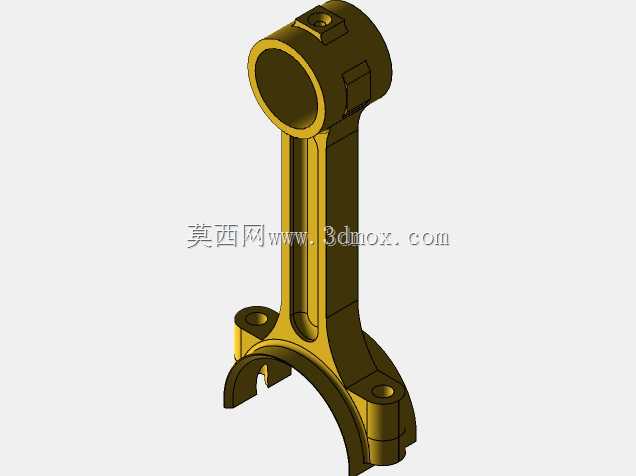

　　从安装边界来看，整套动力单元的曲轴输出端采用标准渐开线花键结构，轴向定位台阶距离曲轴前端面的尺寸预留了离合器、飞轮组件的安装空间，气缸体底部的安装孔位按照通用小排量动力的悬置点位布置，能够直接适配多数现有小型动力舱的安装接口，不需要额外设计转接支架。活塞部分采用了三道环槽的结构设计，分别对应气环、油环的安装位置，活塞裙部做了微椭圆型线处理，能够在热机状态下抵消活塞受热膨胀带来的卡滞风险，连杆大头采用斜剖式结构，方便检修时从气缸上端抽出活塞连杆组件，不需要完全拆解曲轴箱就能完成活塞环更换、轴瓦检查等日常维护操作。

　　整套结构的运动配合面都预留了合理的润滑油道走向空间，曲轴主轴颈、曲柄销位置都设计了贯通的油孔，能够将压力润滑油直接输送到摩擦副表面，避免高速运转时出现干磨问题，气缸盖安装面的平面度公差按照0.03mm/100mm的标准设计，能够保证气缸垫的密封可靠性，避免出现漏气、漏水、漏油的三漏问题。
