星型五缸活塞曲柄连杆动力机构

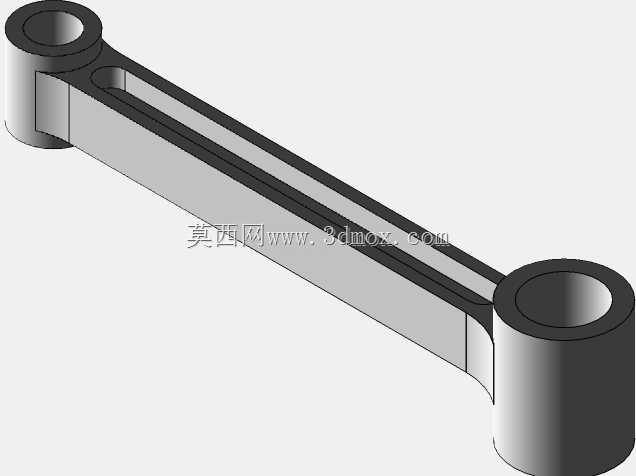

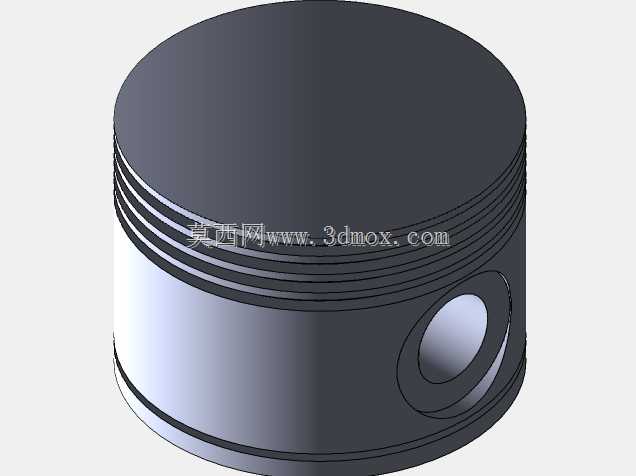

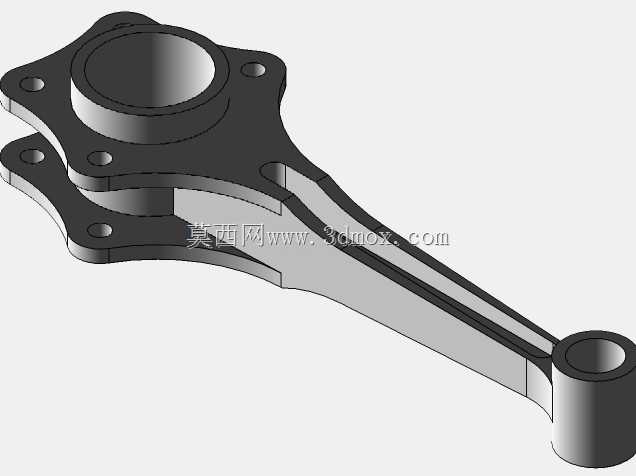

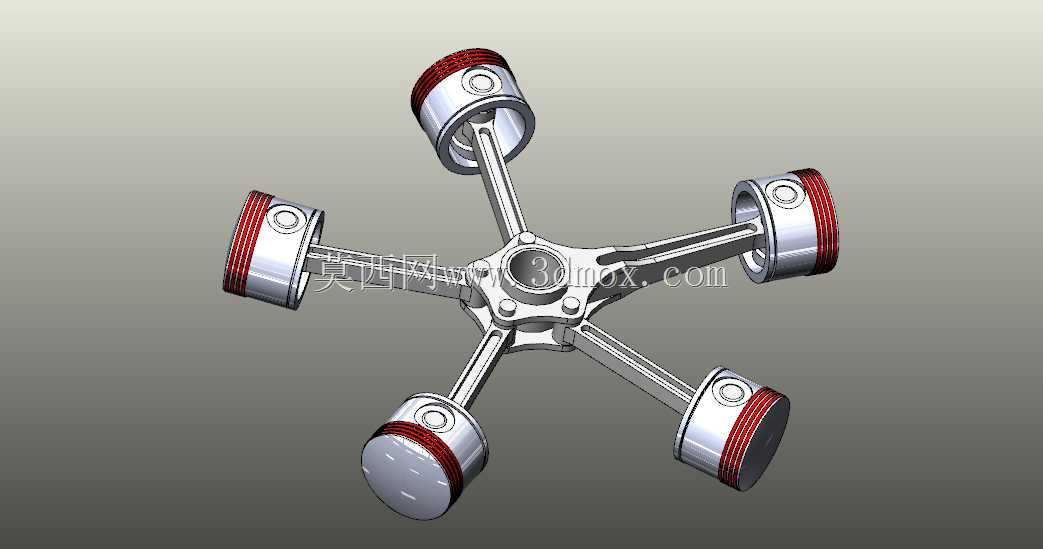

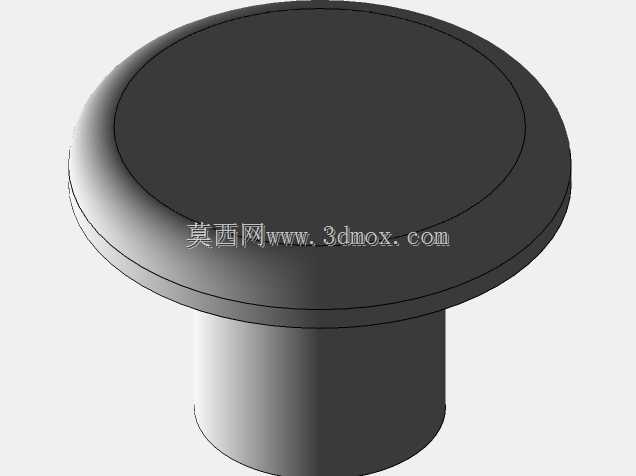

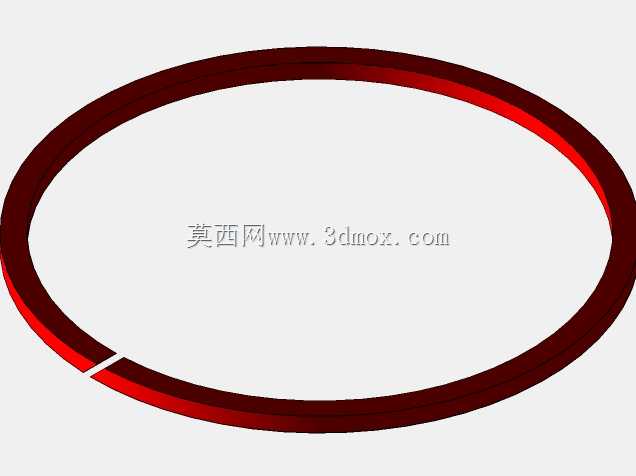

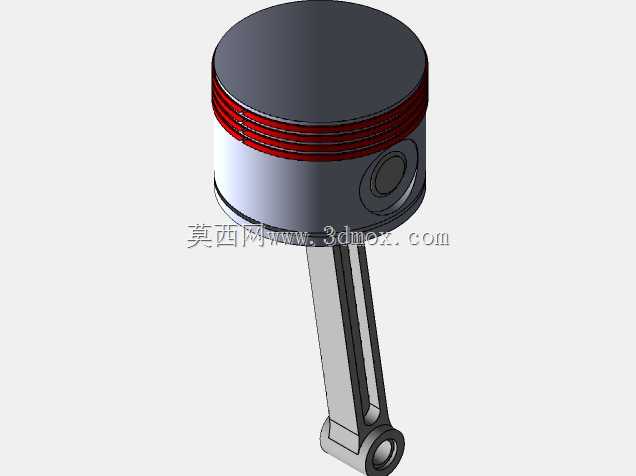

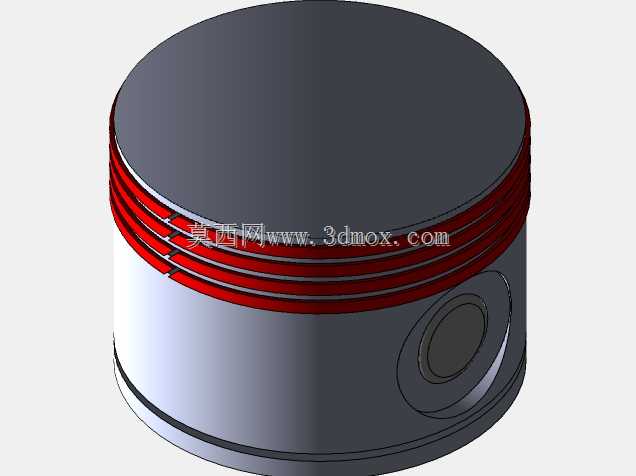

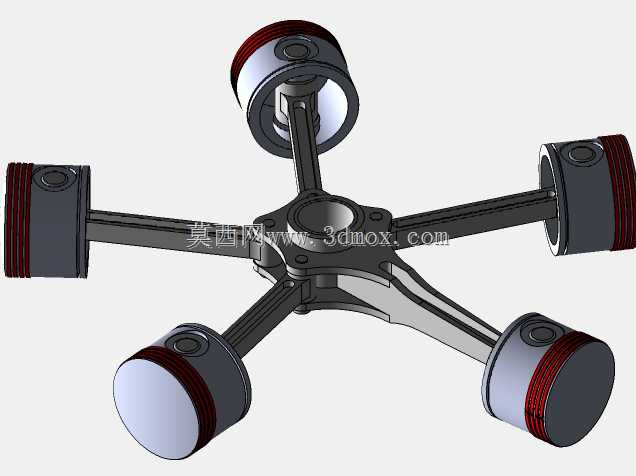

　　该动力机构采用星型五缸径向布局，五组活塞连杆组件沿中心曲柄轴呈72度等角分布，这类布局早年广泛应用于航空活塞发动机，当前在小型特种动力装置、教学演示教具、紧凑型动力输出单元中仍有较多应用场景。从结构功能来看，中心曲柄为动力输出核心，每组连杆通过活塞销与对应活塞铰接，活塞环槽预留了气环、油环的安装位，可直接适配标准活塞环完成密封装配，活塞往复运动通过连杆转化为中心曲柄的旋转运动，五组活塞交替做功可大幅降低输出扭矩的脉动率，相比单缸或直列双缸结构，同排量下整机径向尺寸更紧凑，轴向长度可缩短40%以上，适合轴向安装空间受限的动力配套场景。设计过程中优先保证了连杆运动的无干涉边界，曲柄销的偏心距经过反复校核，

　　确保活塞到达上止点时余隙高度符合内燃机压缩比设计要求，活塞裙部的型线做了微凸处理，可抵消工作状态下热膨胀带来的配合间隙变化，避免冷态敲缸、热态拉缸的问题。安装层面，中心曲柄两端预留了轴承安装轴颈，可直接适配标准深沟球轴承完成机体装配，五个气缸安装面沿中心呈放射状分布，安装孔位采用等节距圆周排布，装配时无需额外调整角度定位，可直接与对应气缸体完成对接。从实际使用角度，该结构的动力输出端可直接连接负载飞轮或传动齿轮，五缸交替做功的特性让整机怠速运转平稳性远优于少缸结构，不需要配备大质量飞轮即可维持稳定怠速，可进一步降低整机自重。连杆大头采用剖分式结构设计，方便后期维护时拆卸更换轴瓦，活塞顶部的凹坑造型可适配不同燃烧室形状，满足不同燃油类型的燃烧组织需求，整体结构所有配合面均预留了标准公差带，可直接用于工程样机的加工试制，也可作为动力类课程的教学演示模型，直观展示曲柄连杆机构的运动转化原理，帮助从业者理解往复式动力机械的核心运动逻辑。
